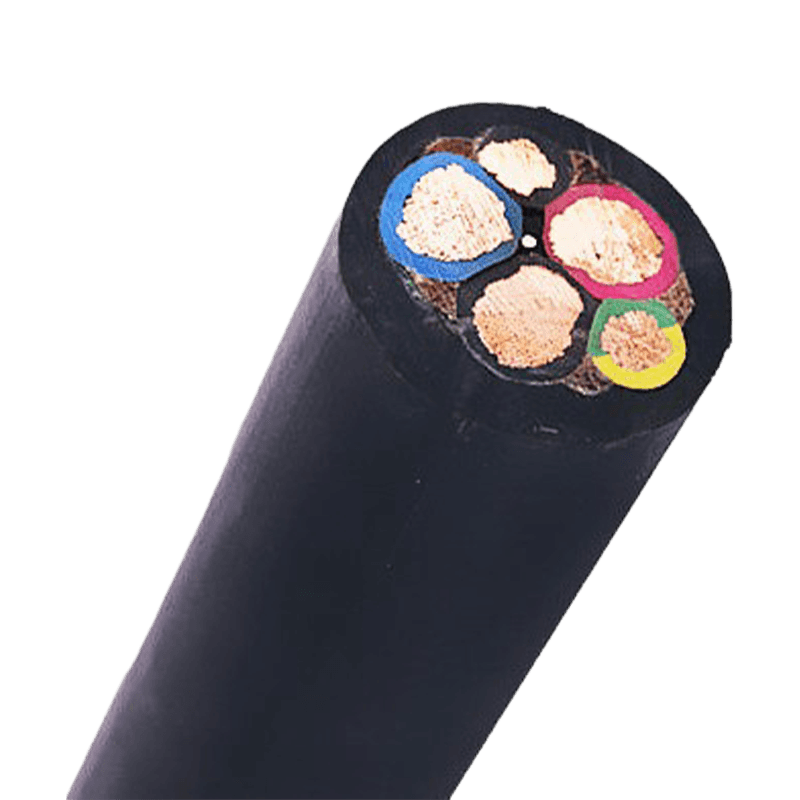

産業環境では、ケーブル障害は不便を引き起こすだけでなく、コストのかかるダウンタイム、安全上の問題、機器の損傷を引き起こします。しかし、適切なケーブルの選択は後回しにされることがよくあります。 電気機器ケーブル これは、制御システムやオートメーション パネルからゴム外装のポータブル機器やコンピュータ グレードの信号配線に至るまで、あらゆるものをカバーする広範かつ技術的に要求の厳しいカテゴリです。正しい選択をするには、アプリケーション、環境、ケーブルのコア仕様を明確に理解する必要があります。このガイドでは、すべてのエンジニアと調達専門家が産業用の電気機器ケーブルを指定する前に評価すべき 5 つの重要な要素について説明します。 電気機器のケーブルとは何ですか? 電気機器ケーブルは、高圧送電ケーブルとは異なるカテゴリーです。電力ケーブルは高電圧で長距離に電力を伝送しますが、電気機器ケーブルは、機械、制御システム、建物、産業機器内で使用するために設計されており、通常は低電圧から中電圧レベルで使用されます。これらは産業活動の神経系として機能し、コンポーネント間で電力、制御信号、データを送信します。 このカテゴリにはいくつかの主要なサブカテゴリが含まれており、それぞれに独自の設計仕様があります。 建築用ワイヤー — 照明、電源コンセント、および一般電源用の構造内の固定設備で使用されます。 被覆電線 — 屋内および軽工業設備に適した、外側保護シースを備えた多導体ワイヤ。 制御ケーブル — 機器、パネル、自動化システム間で制御信号を送信するように設計されています。 コンピュータケーブル — 産業用コンピュータおよび計測システム内でのデータおよび信号伝送用に設計されています。 ゴム被覆ケーブル — モバイル機器、屋外での使用、過酷な機械的条件に適した柔軟で耐久性のあるケーブル。 他の仕様を検討する前に、どのサブカテゴリがアプリケーションに適合するかを理解することが重要な最初のステップです。 重要な要素 1: ケーブルの種類をアプリケーションに合わせる ケーブル選択における最も一般的でコストのかかる間違いは、実際に実行する必要がある機能と一致しないケーブル タイプを選択することです。固定されたコントロール パネルでうまく機能するケーブルでも、移動するロボット アームで使用するとすぐに故障します。同様に、汎用の建築用ワイヤーは、正確な信号整合性が要求されるファクトリーオートメーションシステムには適していません。 ケーブルの種類をアプリケーションに適合させるための出発点として、以下の表を使用してください。 産業用途別のケーブルタイプ選択ガイド アプリケーション 推奨ケーブルタイプ 主要な要件 PLCパネル、リレーシステム、計装機器 制御ケーブル 多導体、シールドされた低電圧信号 産業用コンピューター、データ収集、センサー コンピュータケーブル 高い信号整合性、EMI シールド 可搬式機器、クレーン、溶接機 ゴム被覆ケーブル 柔軟性、機械的耐久性、耐候性 屋内固定配線、パネル、機械筐体 被覆電線 コンパクトな設置、多導体、コスト効率の高い 一般ビル用電源 建築用ワイヤー 単芯または多芯、標準絶縁 コンベアシステム、ロボットアーム、ポータブルツールなど、頻繁に移動するアプリケーションの場合は、常に細い撚線導体と柔軟な絶縁材料を備えたケーブルを優先してください。固定設置では、単線導体またはコンパクト撚線導体を使用できます。これらの導体は、通常、所定の電流定格に対して抵抗が低く、直径が小さくなります。 重要な要素 2: 導体の材質 — 銅かアルミニウムか? 導体はケーブルの中心であり、材料の選択は導電性、重量、柔軟性、長期信頼性に直接影響します。産業用電気機器用途では、 銅が有力な選択肢です 、そしてそれには正当な理由があります。 銅はアルミニウムよりも電気伝導率が大幅に高く、約 60% 優れています。これは、銅ケーブルがより小さな断面積で同じ電流を流すことができることを意味します。銅はまた、アルミニウムよりも耐腐食性が高く、確実に終端することが容易で、機械的ストレスや繰り返しの屈曲にはるかに優れています。制御ケーブル、コンピュータケーブル、およびアクティブ機器で使用されるゴム被覆ケーブルの場合、銅導体が標準です。 アルミニウム導体は産業環境でも役割を果たしていますが、主に架空線や引き込み口などの配電インフラストラクチャで、軽量化と材料費の削減が導電性の欠点を上回ります。機械や制御システム内の電気機器ケーブルの場合、アルミニウムが指定されることはほとんどありません。 銅導体を指定するときは、より線構成も考慮してください。より線銅導体は、設置やメンテナンス中に曲げたり、狭いスペースに配線したり、端子に繰り返し接続したりするケーブルに必要な柔軟性を提供します。 重要な要素 3: 絶縁材とシースの材質 絶縁体と外部シースによって、ケーブルが動作環境にどれだけ耐えられるかが決まります。これを誤ると劣化が加速し、絶縁破壊を引き起こし、最終的にはシステムの故障につながります。最も一般的な 3 つの断熱材ファミリーは PVC、XLPE、ゴムであり、それぞれに異なる性能特性があります。 一般的な産業用ケーブル絶縁材料の比較 材質 温度範囲 主要な強み 典型的な使用例 PVC（ポリ塩化ビニル） -15℃～70℃ コスト効率が高く、柔軟性があり、難燃性のオプションが利用可能 屋内制御盤、建物配線 XLPE (架橋ポリエチレン) -40°C ～ 90°C (短期的には最大 250°C) 耐熱性、耐薬品性に優れ、誘電損失が低い 産業機械、屋外および地下設備 ゴム(EPR/ネオプレン) -40℃～90℃ 優れた柔軟性、耐油性、耐水性、機械的靭性 ポータブル機器、鉱山、食品加工、屋外使用 極度の熱や裸火の危険がある環境の場合は、次のことを考慮してください。 難燃性耐高温ケーブル 、熱応力下でも完全性を維持しながら火災の伝播を防ぐように特別に設計されています。ケーブルが定期的な化学洗浄や高圧洗浄に耐えなければならない食品および飲料の加工では、ネオプレンまたは EPR ゴムのシースが腐食性物質や湿気の侵入に対して必要な耐性を提供します。 低煙ゼロハロゲン (LSZH) 外装は、火災時の有毒ガスの放出を最小限に抑え、人員と機密機器の両方を保護するため、トンネル、鉄道ターミナル、データセンターなどの閉鎖されたまたは公共の産業空間での仕様がますます増えています。 重要な要素 4: 環境および機械的条件 産業用ケーブルは、オフィスや住宅用のケーブルには存在しない物理的ストレスに直面しています。ケーブルを選択する前に、耐用年数全体にわたってケーブルが直面する環境および機械的条件を体系的に評価してください。 評価すべき主な質問は次のとおりです。 極端な温度: ケーブルは、季節による温度変動が大きい炉、冷却装置、または屋外設置の近くで動作しますか?ケーブルの定格温度範囲が平均だけでなく、動作スペクトル全体をカバーしていることを確認してください。 湿気と化学物質への暴露: ケーブルは水、油、作動油、または工業用溶剤にさらされることはありますか?これらには、特定の外装材料が必要であり、場合によっては装甲構造が必要です。 機械的応力: ケーブルは固定して設置されていますか? それとも繰り返しの曲げ、ねじれ、張力を受けることになりますか?ロボット アームやケーブル キャリア (ドラッグ チェーンなど) のケーブルには、強化されたコアを備えた柔軟性の高い設計が必要です。 振動: モーター、コンプレッサー、または回転機械を備えた機器は、継続的な振動を発生します。より線導体と柔軟な絶縁体は、長期にわたる疲労破壊を防ぐために不可欠です。 紫外線と天候への曝露: 屋外設置では、太陽光への曝露による早期劣化を防ぐために、UV 安定化された外側シースが必要です。 可変速モータードライブを含むアプリケーションの場合、特殊なケーブル設計が重要です。 可変周波数ドライブ (VFD) ケーブル は、VFD コントローラによって生成される高周波電圧パルスに耐えるように設計されており、絶縁応力や反射波の影響により標準ケーブルが急速に破壊される可能性があります。 重要な要素 5: 定格電圧、電流容量、およびシールド ケーブル選択の決定の基礎となるのは、定格電圧、通電容量 (電流容量)、およびシールドという 3 つの電気仕様です。 定格電圧 ケーブルの絶縁体が安全に耐えることができる最大動作電圧を定義します。常にシステムの公称電圧以上の定格のケーブルを選択し、システム内の電圧スパイクや過渡過電圧の可能性を考慮してください。過大な電圧定格を使用すると、絶縁破壊が発生し、火災や安全上の重大なリスクが生じます。 電流容量 (電流容量) は、mm² またはアメリカン ワイヤ ゲージ (AWG) で測定される導体の断面積によって決まります。負荷に対して導体が小さすぎると過熱し、絶縁劣化が加速し、最終的には故障します。予想される最大電流を計算し、適切な安全マージンを追加し、特にケーブルが数十メートルにわたる生産ラインなど、長いケーブル配線での電圧降下も考慮します。 シールド 電磁干渉 (EMI) が存在する環境では重要です。産業施設には EMI 発生源が密集しています。可変周波数ドライブ、アーク溶接機、誘導炉、大型モーター、HVAC 機器はすべて、重大な電気ノイズを発生します。このような環境で使用される制御ケーブルとコンピュータ ケーブルは、信号の完全性を保護するために、通常は編組銅またはアルミ箔シールドでシールドする必要があります。 高 EMI 環境におけるシールドされていないケーブルは、スプリアス制御システムの障害やデータ エラーの主な原因となります 診断が難しいことで知られています。 シールド付きケーブルを配線するときは、効果を発揮するために、シールドの一方の端 (または干渉の周波数に応じて両端) が適切に接地されていることを常に確認してください。 知っておくべきコンプライアンス基準 産業用ケーブルは、広く認められている安全性および性能基準を満たしている必要があります。検証可能なコンプライアンスを経ずにケーブルを購入することは、特に輸出市場や石油・ガス、発電、鉄道輸送などの規制産業においては、規制や安全上のリスクとなります。 知っておくべき最も重要な標準には次のようなものがあります。 IEC (国際電気標準会議): IEC 規格 (PVC 絶縁ケーブルの IEC 60227、ゴム絶縁ケーブルの IEC 60245 など) は世界的に認知されており、国際プロジェクトで広く必要とされています。 GB (中国国家規格): 中国国内で製造および販売される製品に必須であり、多くの場合 IEC に準拠していますが、特定の地域要件があります。 UL (Underwriters Laboratories) / NEC: 米国および多くの輸出市場でのプロジェクトに必要です。 UL リストは、ケーブルがテストされ、北米の安全要件を満たしていることを確認します。 CEマーキング: EU の安全、健康、環境要件への適合を示します。これは、ヨーロッパの産業プロジェクトで使用されるケーブルに不可欠です。 ROHS 準拠: 電気および電子機器における有害物質の使用を制限します。これは世界的な調達基準によってますます要求されています。 必ずケーブル供給業者に適合証明書とテストレポートを要求してください。信頼できるメーカーは、当然のことながら完全なドキュメントを提供します。 産業用ケーブルを選択する際に避けるべきよくある間違い 経験豊富なエンジニアでも、ケーブル仕様の際に避けられるエラーを犯します。最も一般的な落とし穴を認識しておくと、コストとダウンタイムを大幅に節約できます。 産業環境では商用グレードのケーブルを使用します。 商用ケーブルは、管理されたオフィスまたは住宅環境向けに設計されています。工場の床、屋外設置、または振動や熱を伴う機械に必要な機械的強度、断熱材の厚さ、および環境評価が不足しています。初期コストの節約は、早期の障害によってすぐに消えてしまいます。 仕様段階では設置環境は無視します。 電気的性能が正しく指定されているケーブルでも、温度や耐薬品性の定格を超える環境に設置されていると、早期に故障します。仕様を最終決定する前に、必ず設置条件を評価してください。 導体のサイズを小さくしてコストを削減します。 ケーブルを最大電流容量またはその近くで動作させると、絶縁体の劣化が促進され、ケーブルの耐用年数が大幅に短くなります。適切な電流ヘッドルームを持つ導体を指定します。通常は、通常の動作条件下でケーブルの定格電流容量より 20 ～ 30% 低くなります。 騒音の多い環境ではシールドをスキップします。 複数の VFD、モーター、溶接装置を備えた施設では、シールドされていない制御ケーブルや信号ケーブルを配線するとトラブルが発生します。シールド付きケーブルを追加するコストは、EMI によって引き起こされる断続的な制御障害の診断に費やすエンジニアリング時間と比較すると最小限で済みます。 結論 産業用途に適した電気機器ケーブルを選択することは、ケーブルの種類、導体材料、絶縁化学、機械設計、および法規制への準拠に及ぶ決定となります。これらの各次元は重要であり、いずれか 1 つの領域に弱点があると、システム全体のパフォーマンスと安全性が損なわれる可能性があります。このガイドで概説されている 5 つの主要な要素を体系的に検討することで、エンジニアと調達チームは適切なだけでなく、長期的な信頼性と総所有コストを考慮して最適化された選択を行うことができます。 特定の産業用途に適したケーブルを選択するサポートが必要な場合は、Huapu Cable のエンジニアリング チームが、電気機器ケーブルの全範囲にわたる技術的なコンサルティングとカスタム仕様を提供します。 .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

ホーム ネットワークを設定するとき、多くの人が次のような共通の質問に直面します。 シールド付きイーサネット ケーブル (STP) が必要ですか、それともシールドなしケーブル (UTP) で十分ですか? 違いを理解し、シールドがどのような場合に重要なのかを知ることは、ご自宅のセットアップについてより賢明で費用対効果の高い決定を下すのに役立ちます。 シールド付きイーサネットケーブルとは何ですか? シールド付きイーサネット ケーブル (STP) は、内部のワイヤ ペアの周囲に追加の保護層 (通常はホイルまたは編組シールド) を巻き付けて設計されています。このシールドは、 電磁妨害 (EMI) そして 無線周波数干渉 (RFI) . 対照的に、非シールドツイストペア (UTP) ケーブルは、ワイヤの撚りのみに依存して干渉を最小限に抑えており、最も一般的に使用されています。 ケーブル 家の中で。 STP と UTP の主な違い 特徴 シールド付き(STP) シールドなし (UTP) 干渉保護 高 中等度 コスト 高er 下位 インストールの複雑さ さらに難しい 簡単 柔軟性 柔軟性が低い より柔軟に 接地要件 必須 不要 自宅にシールド付きイーサネット ケーブルが必要ですか? 1. 典型的な家庭環境: いいえ、そうではありません ほとんどの家庭にとって、 UTP ケーブル (Cat5e、Cat6、または Cat6a など) 十分すぎるほどです。一般に、家庭には、シールド ケーブルの追加コストと複雑さを正当化するほどの電磁干渉が存在しません。 セットアップに以下が含まれる場合: 標準Wi-Fiルーター ゲーム機 スマートテレビ ホームオフィス そうすれば、UTP は問題なく優れたパフォーマンスを提供します。 2. シールドケーブルが必要な場合 STP ケーブルが意味のある特定の状況がいくつかあります。 ａ．高干渉領域 イーサネット ケーブルが次の近くにある場合: 電力線 産業機器 大型家電製品 (HVAC システムなど) シールドは信号の整合性を維持するのに役立ちます。 b.先進的なスマートホーム 大規模な自動化システムや高密度の配線セットアップを備えた住宅では、干渉の軽減によるメリットが得られる可能性があります。 c.長いケーブル配線 イーサネットを長距離 (100 メートルの制限に近い) で実行している場合、シールドは信号の劣化を軽減するのに役立ちます。 d.屋外設置 シールド ケーブルは、屋外または地下の設置で、特に耐候性と組み合わせて使用されることがよくあります。 重要な考慮事項: 接地 見落とされがちな重要な要素の 1 つは、 適切な接地 。シールドされたケーブルは正しく接地する必要があります。それ以外の場合は、次のことができます。 シールドなしのケーブルより性能が劣る アンテナのように動作して干渉を引き起こす ほとんどの住宅所有者にとって、適切な接地は不必要な複雑さを加えます。 コスト対利益の分析 UTPケーブル : 手頃な価格で、設置が簡単で、95% のホーム ユーザーにとって信頼性があります。 STPケーブル : 高価でインストールが難しく、特定のシナリオでのみ有益です 一般的なホーム ネットワークの場合、シールド ケーブルへの追加投資は通常、目立ったパフォーマンスの向上にはつながりません。 ホームユーザーに最適な推奨事項 ほとんどのユーザーにとって、最良の選択は次のとおりです。 Cat6 または Cat6a UTP ケーブル 将来の備えのために 高品質のコネクタと適切なケーブル管理 このセットアップは、不必要な複雑さを伴うことなく、優れた速度、安定性、価値を提供します。 結論 では、ご自宅にシールド付きイーサネット ケーブルは必要でしょうか? ほとんどの場合、答えは「ノー」です。 高干渉環境、複雑な設置、または特殊なセットアップを扱っている場合を除き、 シールドされていないイーサネット ケーブルで十分です 信頼性が高く高速なホーム ネットワークを実現します。 適切なケーブルを選択するということは、最先端のオプションを入手することではなく、実際のニーズに合ったものを選択することです。大多数の家庭にとって、シンプルで適切に設置された UTP ケーブルが最もスマートで効率的なソリューションです。 ホーム ネットワークを計画していて、レイアウトに基づいた推奨事項が必要な場合は、お気軽にお問い合わせください。基礎を正しく構築することが大きな違いを生みます。

はじめに 現代の建設およびインフラストラクチャープロジェクトでは、特にケーブルの選択に関して、火災安全性が重要な考慮事項となります。火災時、ケーブルは煙のレベル、空気の質、視界に大きな影響を及ぼし、避難や緊急対応に直接影響を与える可能性があります。 ここが LSZHケーブル (低煙ゼロハロゲンケーブル) 重要な役割を果たします。従来の PVC ケーブルと比較して、LSZH ケーブルは煙の排出を減らし、有害なハロゲンガスを排除するように設計されています。 この記事では、LSZH ケーブルとは何か、その主な利点、使用する場所、および関連する国際規格について説明します。 LSZHケーブルとは何ですか? LSZHケーブルの略称は、 低煙ゼロハロゲンケーブル 、以下を生成する材料を使用して製造されたケーブルの一種。 低レベルの煙 火にさらされたとき ハロゲン系ガス不使用 塩素や臭素など 従来の PVC ケーブルとは異なり、LSZH ケーブルは火災時の安全性を向上させるために特別に設計されています。 主な特徴 低煙 (LS): 煙の濃度を減らし、避難時の視界の維持に役立ちます。 ゼロハロゲン (ZH): 人に危害を与えたり、機器に損傷を与えたりする可能性のある腐食性ガスや有毒ガスの放出を防ぎます。 LSZH ケーブルが PVC ケーブルより安全である理由 従来の PVC ケーブルは、燃焼すると濃密な黒煙や塩化水素 (HCl) などの腐食性ガスを放出することがあります。これらのガスには次のような効果があります。 重度の呼吸器刺激を引き起こす 視認性を低下させる 電子機器を腐食させる インフラにダメージを与える 対照的に、LSZH ケーブルはこれらのリスクを大幅に軽減します。 LSZH ケーブルの主な安全上の利点 火災緊急時の視認性の向上 有毒ガス排出量の削減 機器の腐食リスクの低減 乗員と救助チームの安全性の向上 これらの利点により、LSZH ケーブルは火災安全が最優先される環境で広く使用されています。 LSZH ケーブルはどこで使用されますか? LSZH ケーブルは一般的に次の用途で使用されます。 密閉環境または高密度環境 煙や有毒ガスが重大な危険をもたらす場所。 1. 公共交通機関 地下鉄の駅とトンネル 空港 鉄道駅 これらの環境では、乗客数が多く、避難経路が複雑であるため、厳格な防火対策が必要です。 2. 医療および教育施設 病院 特別養護老人ホーム 学校と大学 これらの施設の居住者は避難するのにさらに時間がかかる可能性があるため、低煙環境が不可欠となります。 3. 高層ビル オフィスタワー 集合住宅 高層ビルでは避難に時間がかかる可能性があり、煙対策の重要性が増します。 4. 商業および公共スペース ショッピングモール 展示センター コンベンションホール 混雑密度が高いため、緊急時には視認性と空気の質が重要になります。 5. データセンターと重要インフラ データセンター コントロールルーム 発電所 LSZH ケーブルは、傷つきやすい機器を酸性ガスによる腐食から保護します。 LSZH ケーブルの見分け方 LSZH ケーブルを調達する場合は、マーキングと準拠規格の両方を確認することが重要です。 一般的なマーキング ケーブル ジャケットには次のラベルが付いている場合があります。 LSZH / LSOH HFFR (ハロゲンフリー難燃剤) 重要な注意事項 すべての「低煙」ケーブルが完全にハロゲンフリーであるわけではありません。常に次の方法で確認してください。 技術データシート テストレポート 認証書類 LSZH ケーブルの国際規格 性能と安全性を確保するために、LSZH ケーブルは通常、国際規格に従ってテストされます。 IEC 60332 – 火炎伝播 IEC 61034 – 煙の密度 IEC 60754 – ハロゲンガスの発生と酸性度 規制対象プロジェクト用のケーブルを選択する場合、これらの規格に準拠することが不可欠です。 LSZH ケーブルと PVC ケーブルの比較 特徴 LSZHケーブル PVCケーブル 発煙 低い 高 ハロゲン含有量 なし 塩素を含む 有毒ガスの発生 最小限 高 腐食のリスク 低い 高 防火レベル 高 中等度 LSZH ケーブルを選択するのはどのような場合ですか? 次のような場合には、LSZH ケーブルを検討する必要があります。 プロジェクトには以下が含まれます 公共の安全の要件 インストールは次のとおりです 密閉された空間または換気の悪い空間 現地の規制またはプロジェクトの仕様が必要です 低煙またはハロゲンフリーのケーブル 守る 敏感な機器 重要です 結論 LSZH ケーブルは、最新のインフラストラクチャにおける火災安全性を向上させるための重要なソリューションです。煙を減らし、ハロゲンガスを排除することで、人命と貴重な機器の両方を保護します。 安全規制が世界中で進化し続ける中、LSZH ケーブルはエンジニア、請負業者、プロジェクト オーナーにとってますます重要な選択肢となっています。 ケーブルを選択するときは、常に国際規格への準拠を確認し、製品が LSZH の性能要件を確実に満たしていることを確認してください。 よくある質問 LSZHは何の略ですか? LSZHはロースモークゼロハロゲンの略です。 LSZH ケーブルは必須ですか? 多くのプロジェクト、特に公共の建物や交通システムでは、規制や仕様によって LSZH ケーブルが必要になることがよくあります。 LSZHケーブルは高価ですか? はい、LSZH ケーブルは一般に PVC ケーブルよりも高価ですが、非常に高い安全性能を提供します。 LSZH ケーブルは環境に優しいですか? LSZH ケーブルは有毒物質や腐食性物質の排出が少ないため、火災の状況においてより環境に優しいと考えられています。

架橋ポリエチレン (XLPE) 絶縁ケーブルの設計寿命は、通常 20 ～ 30 年です。しかし、実際の運用においては、現代の機器の物理的な耐用年数は XLPEケーブル 最大負荷制限で長期間使用されず、極度の環境損傷から保護されている限り、耐用年数は 40 ～ 60 年に達します。 90℃の定格動作温度において、絶縁材料は高い絶縁耐力を維持します。ただし、動作温度が 95 °C ～ 105 °C の間に上昇すると、ケーブルの期待寿命はわずか 7 ～ 30 年に急減します。 XLPE ケーブルは、その優れた電気絶縁特性、極めて低い誘電損失、優れた耐熱性、および高い機械的強度により、中電圧、高圧電圧、超高圧電力網の中核バックボーンとなっています。ケーブルの寿命は、温度、電界、湿度 (水トリー効果)、および機械的ストレスによって決まる動的劣化関数です。 コア寿命データと国際規格 設計ベースライン: IEC 60502 などの国際規格では、XLPE ケーブルの最大許容連続導体動作温度を 90°C と厳しく規定しています。この閾値は高分子ポリマーの熱酸化劣化速度に基づいて設定されます。 温度制限: XLPE ケーブルの許容緊急過負荷温度は 105°C ～ 130°C の範囲ですが、短絡時に耐えられる瞬間温度は最大 250°C (5 秒を超えない期間) に達することがあります。 実際の耐用年数: 標準動作温度 90°C では、XLPE 素材の予想寿命は 40 ～ 60 年です。実際のアプリケーションでケーブルが部分負荷条件下で一貫して動作する場合 (たとえば、導体温度が約 70°C に維持される場合)、ケーブルの実際の寿命は 50 年のマークを軽く超える可能性があります。 XLPE ケーブルのコアの老化メカニズム ケーブル絶縁の劣化は不可逆的な物理的および化学的プロセスであり、絶縁耐力の低下につながります。主なメカニズムは、次の 4 つのストレスによって引き起こされます。 熱老化: 高温に長期間さらされると、熱酸化劣化が起こります。肉眼的には、これは材料の脆化として現れ、破断伸び (EAB) と引張強度が大幅に低下します。工学的評価では、EAB が初期値の 50% に低下すると、材料の「物理的寿命の終わり」とみなされます。 電気的経年劣化: 絶縁層内の微細な欠陥（ボイドや不純物など）は電界歪みを引き起こし、部分放電（PD）を引き起こします。時間の経過とともに、電気腐食は「電気トリーイング」を形成し、最終的には絶縁層を貫通し、壊滅的な故障につながります。高電圧直流 (HVDC) アプリケーションにおける空間電荷の蓄積も、電界歪みを悪化させます。 ウォーターツリーイング: これは、湿った環境における「目に見えない殺人者」です。交流電界の作用下で、水分が絶縁体内の微細な欠陥に侵入し、水で満たされた微小な空隙の樹状ネットワークを形成します。これにより、絶縁体の全体的な耐電圧能力が大幅に低下します。 機械的および化学的ストレス: 設置中に最小曲げ半径要件を遵守しないと（機械的疲労）、微細な空隙が拡大し、部分放電や水トリーの発生が大幅に促進されます。さらに、海洋環境中の塩化物イオンなどの陰イオンは高温で化学劣化を引き起こし、XLPE の体積抵抗率の急激な低下を引き起こす可能性があります。 寿命予測と高度な診断方法 残存耐用年数 (RUL) を正確に見積もるために、業界では次の数学モデルと非破壊検査技術が採用されています。 数学モデル 熱寿命予測モデル: アレニウス方程式に基づく。このモデルは、温度と寿命の間に指数関数的な関係があることを明らかにしています。温度が 10°C 低下するごとに、熱老化寿命は 2 倍になります。 電気的ストレス寿命モデル: 逆電力モデル (IPM) に基づいています。その重要なパラメータである電圧耐久係数 (VEC) は、電気的経年劣化に対する材料の耐性を測定します。高品質の XLPE 材料の VEC は通常 15 ～ 30 です。 診断法の進化 DC Hipot (直流高電位試験): これは現在では時代遅れであり、非常に破壊的です。高い DC 電圧は、XLPE 絶縁体内に「空間電荷」を蓄積します。 AC 動作が再開すると、重畳された電界により脆弱な絶縁層が瞬時に破壊される可能性があります。 VLF (超低周波) テスト: 業界で推奨される代替品。超低周波 (0.1 Hz) AC 電源を使用するため、空間電荷効果を回避しながら、制御されたテスト中に深刻な劣化した欠陥を安全に破壊します。 タンデルタ (誘電損失角正接) 診断: XLPE ケーブルの水トリー劣化と湿気の侵入を評価するための「ゴールド スタンダード」。試験電圧の上昇に伴う損失値の非線形増加 (「チップアップ」効果) を測定することにより、経年劣化の深刻度を正確に定量化します。 部分放電 (PD) モニタリング: 絶縁層内の微細な欠陥 (接合部の空隙やシールド層の損傷など) を正確に特定するために使用されます。 XLPE ケーブルの寿命を延ばすためのエンジニアリング実践と品質保証 XLPE ケーブルの 50 年以上の耐用年数を達成するには、製造から運用までの包括的な品質管理が必要です。 製造における究極の制御とプレミアム素材の選択 高純度の材料を使用し、超クリーンな環境で製造する必要があります。 三重押出プロセスの実装により、導体シールド、XLPE 絶縁層、絶縁シールド間の原子レベルの結合が確保され、部分放電を引き起こす可能性のある層間のエアギャップが完全に排除されます。 耐樹木性 XLPE (TR-XLPE) 素材と包括的な止水設計 (縦方向の止水糸/テープ、放射状の止水シース) を利用して、外部の湿気を完全に遮断します。 準拠した設置と機械的保護 絶縁層の微小亀裂を防ぐために、曲げ半径 (外径の 10 ～ 15 倍以上) と引張張力を厳密に制御する必要があります。 ジョイントと終端は、ケーブル ラインの中で最も脆弱な部分です。それらの製造は、不純物の混入を避けるために、比較的乾燥したほこりのない環境で実行する必要があります。 動作環境の最適化と熱管理 熱の放散を促進し、熱の蓄積を防ぐために、ケーブル間に適度な間隔を維持してください。 長時間の全負荷動作を避けるために、適切な電流マージンを残してディレーティング動作を採用することをお勧めします。 スイッチング過電圧や落雷によって引き起こされる高周波電圧スパイクを吸収するために、信頼性の高いサージプロテクター (避雷器) を設置してください。 よくある質問: Q1: 最新の電力システムでは、なぜ従来の PVC ケーブルではなく XLPE ケーブルが広く使用されているのですか? 答え: XLPE (架橋ポリエチレン) は三次元網目構造の熱硬化性構造を特徴としており、PVC (最高 70 °C) をはるかに上回る最高 90 °C までの連続動作温度が可能です。さらに、XLPE は高い絶縁耐力、低い誘電損失を誇り、燃焼時に有毒なハロゲンガスを発生しません。寿命と電気的性能の両方において、PVC ケーブルよりも総合的に優れています。 Q2: XLPE ケーブルの最高使用温度は 90°C です。時々この温度を超えると、ケーブルがすぐに焼き切れてしまいますか? 答え: すぐには燃え尽きませんが、熱老化が促進されます。国際規格では、最大 105°C、さらには 130°C までの短期緊急過負荷が許可されています。ただし、アレニウスの経年変化モデルによると、温度が定格値を 10℃超えるごとに、断熱層の劣化速度は 2 倍になります。長期間の過熱動作により、ケーブルの総寿命が大幅に短くなります。 Q3：「ウォータートリーイング」とは何ですか？どうすれば防止できますか？ 答え: 水トリーとは、水分が絶縁体の微視的欠陥に侵入して形成される微小空隙の樹状ネットワークであり、XLPE ケーブル内の交流電界と湿潤環境の複合作用により継続的に広がります。防止方法には、止水設計 (放射状止水シースや縦方向止水糸など) の利用、難燃性材料 (TR-XLPE) の使用、設置中にケーブルの外側シースに傷がつかないようにすることが含まれます。 Q4: 長年使用されているケーブルの絶縁状態を検査したい。標準の DC Hipot テスターを使用できますか? 答え: 絶対に違います。 XLPE ケーブルに対する従来の高電圧 DC テストの実行は非常に破壊的です。高い DC 電圧は絶縁体内に「空間電荷」を蓄積します。テスト後に AC 電源が回復すると、絶縁層は通常どおり動作し続けていたはずですが、瞬間的な破壊を非常に受けやすくなります。 Q5: DC Hipot テストを使用しない場合、XLPE ケーブルの劣化の程度を科学的に評価するにはどうすればよいですか? 答え: 業界標準では、超低周波 (VLF、0.1 Hz) AC 耐電圧テストとタンデルタ (誘電損失角正接) 診断を組み合わせて使用することを推奨しています。 VLF テストは有害な空間電荷を生成しません。一方、タン デルタ テストは、さまざまな電圧での漏れ電流の非線形増加特性 (チップアップ) を測定することにより、ケーブル内の水トリーの深刻度を正確に定量化できるため、予防交換の計画に役立ちます。 次のプロジェクト用に信頼性の高い XLPE ケーブルをお探しですか? > HUAPU CABLE のエンジニアリング チームは、ケーブルの選択、カスタマイズ、導入をお手伝いいたします。技術的な相談やカスタム見積もりについては、今すぐお問い合わせください。

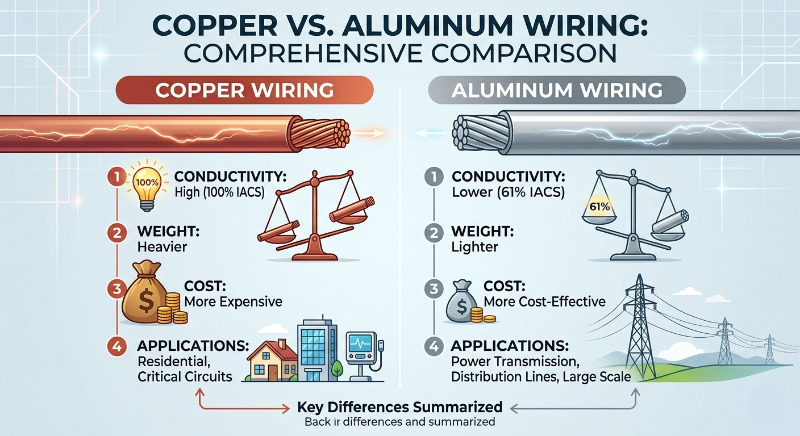

はじめに 銅配線とアルミニウム配線は両方の材料が広く使用されているため、電気設計においてよく比較されますが、異なるニーズに対応します。銅は導電性が高く、サイズがコンパクトであることが知られていますが、アルミニウムは軽量で、多くの大規模用途にとってコスト効率が優れています。このガイドでは、読者が性能、予算、設置要件に基づいて適切なオプションを選択できるように、銅配線とアルミニウム配線の長所と短所を説明します。 1. 電気伝導率 導電性は、銅配線とアルミニウム配線の最も重要な技術的な違いです。これは通常、銅を 100% に設定する国際焼きなまし銅規格 (IACS) に対して測定されます。 銅: 銅は優れた導電性を備えており、より小さなワイヤサイズでより多くの電流を流すことができます。そのため、住宅用配線、商業ビル、モーター、変圧器、その他のスペースが重要な回路に強力な選択肢となります。 アルミニウム: アルミニウムは電気をよく伝導しますが、その伝導率は銅の約 61% です。同じ荷重に耐えるために、アルミニウム配線はより大きな断面積を使用する必要があり、これが電線管の充填や設置の柔軟性に影響を与える可能性があります。 2. 重量と設置方法 重量は、輸送、支持構造の設計、設置の労力において重要です。このカテゴリーでは、アルミニウムが大きな利点を持っています。 銅: 銅は密度が高く、アルミニウムよりもかなり重いです。通常、この余分な重量は短期間の建設作業では管理可能ですが、より強力なサポートが必要となる架空送電では不利になります。 アルミニウム: アルミニウムは銅の密度の約 3 分の 1 であるため、多くの架空送電線や長スパンの用途に適しています。軽量化により、構造上の負荷と設置コストを削減できます。 3. コストの比較 銅配線プロジェクトとアルミニウム配線プロジェクトでは、多くの場合、予算が決定要因になります。 銅: 銅は、原材料の価格と加工コストのため、通常はより高価です。その代わりに、より小型のパッケージで優れたパフォーマンスを提供し、長期的な信頼性が優先される場合によく使用されます。 アルミニウム: アルミニウムは通常、より低コストのオプションであり、大規模な設置では大幅な節約を実現できます。ただし、プロジェクトの総コストには、コネクタの選択、終端品質、およびアルミニウム導体用に設計された設置方法も含まれる必要があります。 4. 安全性と長期性能 モダン アルミケーブル 適切に設計、終端、保守されていれば安全です。重要なのは、適切なデバイス、トルク値、およびアルミニウム定格のコネクタを使用することです。 銅: 銅は機械的に堅牢であり、熱膨張による接続の問題が発生しにくくなります。長期間にわたって一貫した性能を発揮するため、重要な回路で広く使用されています。 アルミニウム: アルミニウムは温度変化に応じて銅よりも膨張および収縮するため、端子が緩んでいたり、互換性がなかったりすると、熱が蓄積する可能性があります。適切に指定されたコネクタと最新の設置方法は、このリスクを軽減するのに役立ちます。 早見表 特徴 銅線 アルミ配線 導電率 より高い (100% IACS) 低い (約 61% IACS) ワイヤーサイズ 同じ電流であれば小さい 同じ電流であれば大きいほど 重量 より重い ライター コスト 材料費が高くなる 材料費の削減 一般的な用途 住宅配線、商用配線、モーター、変圧器、重要回路 架空線、配電、長期にわたるコスト重視のプロジェクト どれを選ぶべきですか? 銅は、強力な導電性、コンパクトなサイズ、信頼性の高い長期性能を提供するため、ほとんどの住宅および商業配線用途で依然として標準的な選択肢です。 重量とコストが主な懸念事項である場合、特により大きな導体サイズが許容される送電および配電プロジェクトでは、アルミニウムは優れた選択肢です。 アルミニウム配線の場合、過熱、アーク放電、早期故障を防ぐために、適切なコネクタ、互換性のあるデバイス、および正しい取り付け方法が不可欠です。 よくある質問 アルミ配線は安全ですか？ はい、最新のアルミニウム配線は、正しいコネクタ、デバイス、トルク設定で取り付けられていれば安全です。古い分岐回路のアルミニウム配線では、主に接続不良とコンポーネントの互換性のなさにより問題が発生していました。 なぜ銅が建物に好まれるのでしょうか? 銅は、より小さなサイズでより多くの電流を流し、多くの建築用途で終端が容易であるため、推奨されます。また、熱膨張による接続の問題の影響も受けにくくなります。 アルミニウム配線が最も頻繁に使用される場所はどこですか? アルミニウムは、軽量化と低コストが重要な架空送電線、配電システム、および一部の大規模な産業用または商業用アプリケーションで一般的に使用されています。 重要なポイント 導電性、コンパクトなサイズ、長期信頼性が最優先される場合には、銅が最適です。 導体サイズよりも低コストと軽量化が重要な場合には、アルミニウムが最適です。 アルミニウム配線の場合、安全なパフォーマンスは、適切なコネクタ、終端、および規格に準拠した取り付けに依存します。 結論 銅配線とアルミニウム配線の決定は、プロジェクトの目標によって異なります。パフォーマンス、コンパクトなサイズ、長期的な信頼性が最も重要な場合は、銅を選択してください。軽量化と材料費の削減を優先する場合はアルミニウムを選択し、設置には正しいコネクタと規格に準拠したハードウェアを使用するようにしてください。
