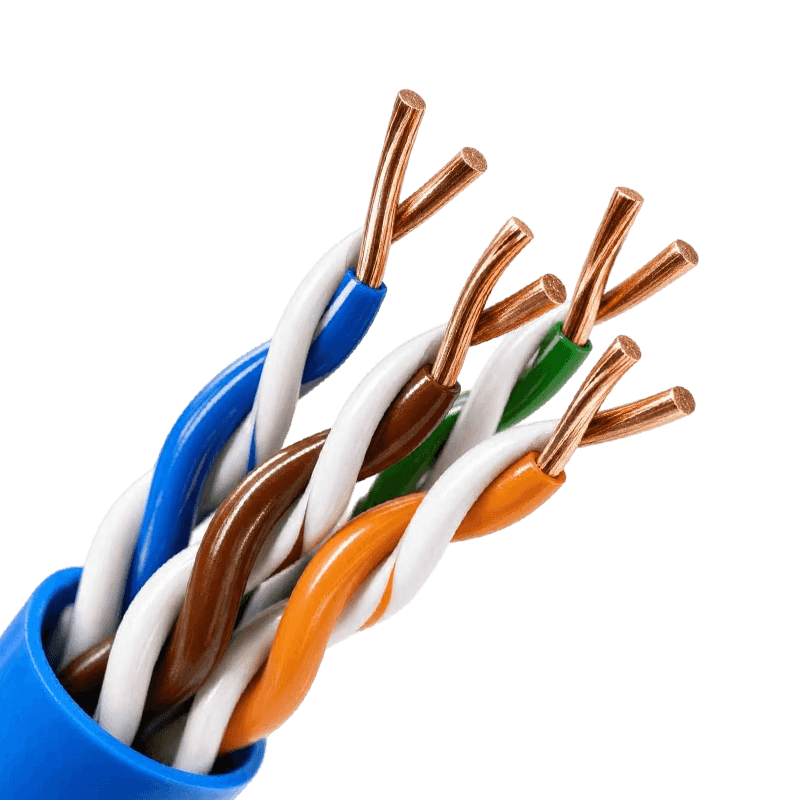

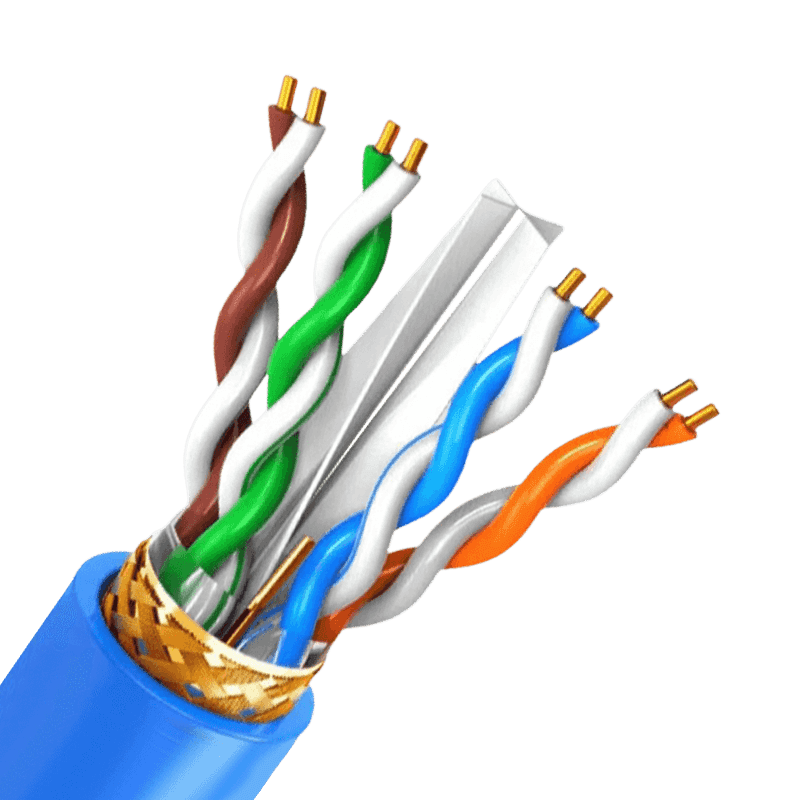

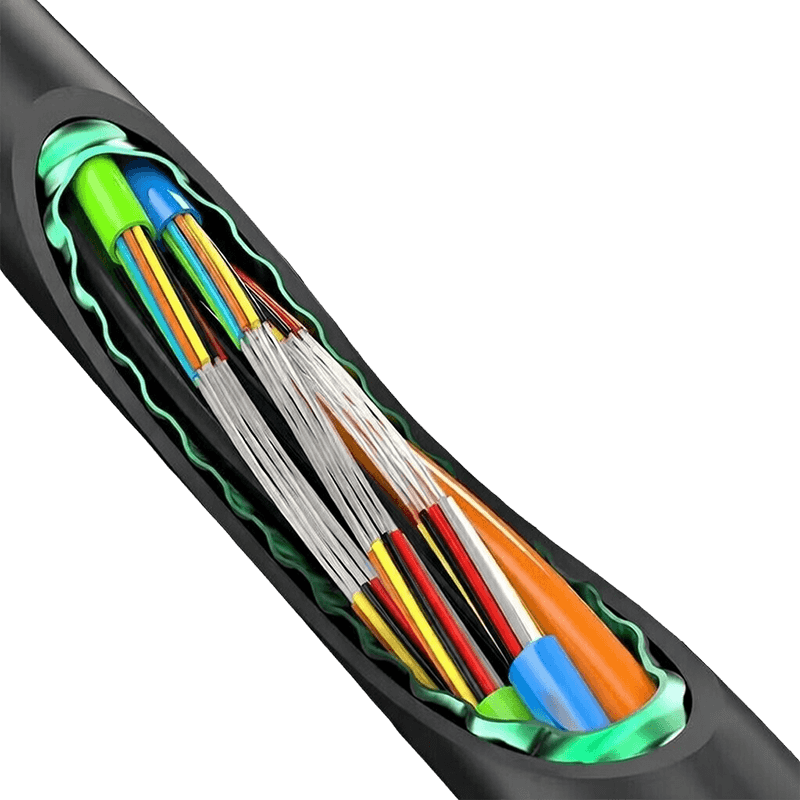

ツイストペア幾何学が通信ケーブルのクロストークを制御する方法

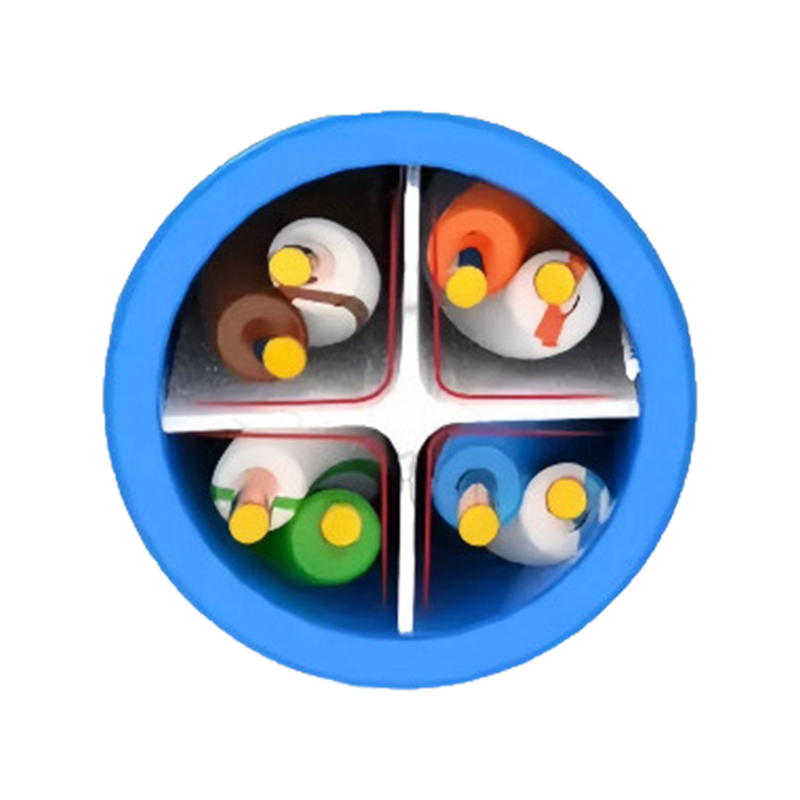

ツイストペア通信ケーブルのツイストは、単に製造上の都合によるものではなく、ケーブルが電磁干渉を拒否し、隣接するペア間のクロストークを抑制する基本的なメカニズムです。 2 本の導体が一緒に撚り合わされると、外部電磁場によって、連続する半分の撚りがほぼ等しく逆向きの電圧が誘導され、コモンモード除去によって受信機で打ち消されます。このキャンセルの有効性は撚り線の長さに依存します。撚り線が短い (1 メートルあたりの撚り数が多い) とノイズ除去が向上しますが、追加された導体長によりケーブルのコストと減衰がわずかに増加します。マルチペア通信ケーブルでは、各ペアには、隣接するすべてのペアとは異なる、注意深く制御された一意の撚り長さが割り当てられます。この意図的な変動 (通常、標準の Cat6A ケーブルでは 1 ペアあたり約 25 mm ～ 38 mm の範囲) により、ケーブル配線全体で 2 つのペアが建設的な干渉調整を達成できないことが保証されます。これが、データ伝送の信頼性を定義する近端クロストーク (NEXT) および遠端クロストーク (FEXT) の性能仕様の背後にある主なメカニズムです。ケーブル全長に沿った撚り長さの一貫性に関する厳しい製造公差が、高性能を分けるものです 通信ケーブル コモディティ製品から。

減衰対クロストーク比とそれが実際のデータリンクのパフォーマンスを予測する理由

評価する場合 通信ケーブル 構造化されたケーブル配線インフラストラクチャでは、減衰とクロストークの数値が個別に検討されることがよくありますが、データ リンクが定格速度で確実に機能するかどうかを最も直接的に予測する指標は、減衰対クロストーク比 (ACR)、特に電力和変化量 (PS-ACR) です。 ACR は、NEXT から各周波数ポイントでの挿入損失を引いたものとして単純に計算され、デシベルで表されます。正の ACR は、遠端に到着する信号が、それに干渉するクロストーク ノイズよりも強いことを意味します。プラスのマージンが大きいほど、リンクはより堅牢になります。 250 MHz での Cat6 ケーブル配線の場合、最小 PS-ACR-N (近端での電力合計 ACR) は約 3.0 dB と規定されており、これは非常にわずかなマージンです。 500 MHz での Cat6A ケーブル配線は、最小 PS-ACR-N を約 25 dB に維持します。これが、Cat6A が 10GBASE-T アプリケーションの最小推奨カテゴリである理由です。個々の減衰やクロストークの数値に固執するのではなく ACR を理解することは、ネットワーク設計者が最悪の場合の限界でカテゴリ仕様の文字を満たすだけのケーブルではなく、意図したアプリケーションに真のヘッドルームを提供する通信ケーブルを選択するのに役立ちます。

誘電体材料の選択とその信号伝播速度への影響

通信ケーブル内の各導体の周囲の絶縁材は信号伝播速度を直接決定し、公称伝播速度 (NVP) とケーブルの遅延および遅延スキュー特性の両方に影響します。伝播速度は絶縁材料の比誘電率（誘電率）の平方根に反比例します。誘電率が約 2.25 の固体ポリエチレン (PE) は、自由空間における光速の約 66% の NVP をもたらします。発泡ポリエチレン（PE マトリックスに微細な空隙が導入されている）は、実効誘電率を 1.5 以下に低下させ、NVP を光速の 75 ～ 85% 以上に押し上げます。これは実際には 2 つの意味で重要です。1 つは、NVP が高いということは、伝播遅延が低いことを意味します。これは、金融取引ネットワークやリアルタイム制御システムなどの遅延に敏感なアプリケーションでは重要です。 2 番目に、ケーブル長に沿った誘電率の一貫性をより厳密に制御することで、ペア間の遅延スキューが減少します。これは、複数のペアが同時にデータ ストリームを伝送する 10G および 40G イーサネットでは、厳しいタイミング ウィンドウ内で受信機で再結合する必要があるため、重要なパラメータになります。データセンターのバックボーン用途向けの高性能通信ケーブルは、高密度の並列伝送に必要な伝播速度とスキュー性能を達成するために、発泡 PE 絶縁体を正確に指定することが日常的に行われています。

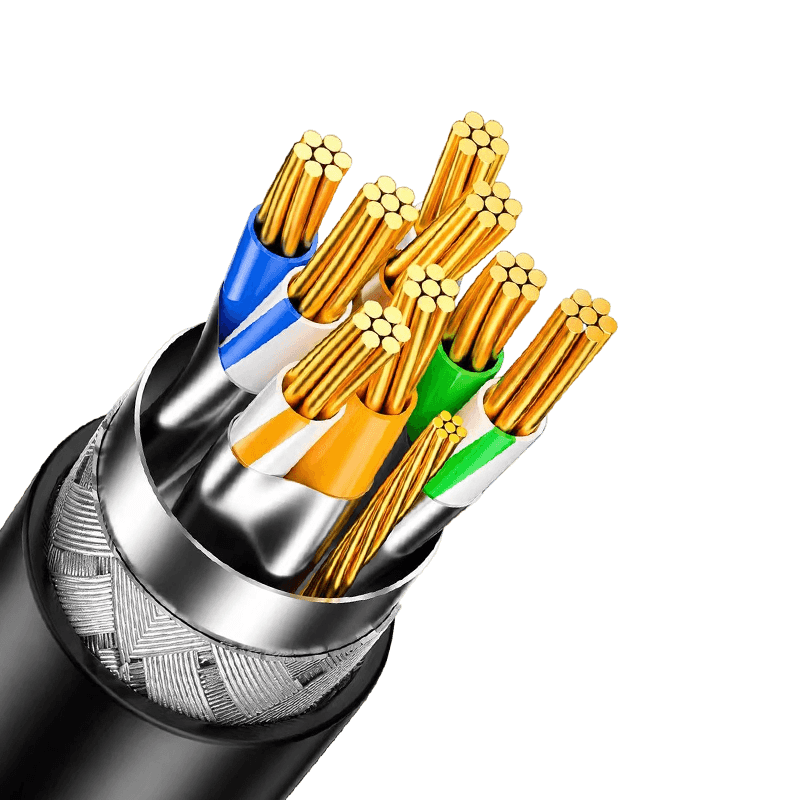

通信ケーブルのシールド アーキテクチャ: F/UTP、S/FTP、およびそれぞれが適切な場合

IEC 61156 および ISO/IEC 11801 規格は、ケーブル全体のシールドと個々のペア シールドの両方を XX/YTP 形式で説明する、通信ケーブル シールドの体系的な命名法を定義しています。各アーキテクチャをいつ指定するかを理解することは、仕様チェックボックスの演習ではなく、実際的なエンジニアリング上の決定です。

シールド付き通信ケーブルを効果的にするには、シールドからリンクの両端のアースまでの連続した低インピーダンスのグランド パスが必要です。 S/FTP または F/UTP ケーブルのシールドが接地されていない、または接地が不十分であると、外部ノイズを信号ペアに直接結合するアンテナとして機能するため、シールドなしのケーブルと比較して実際にパフォーマンスが低下する可能性があります。

屋内通信ケーブル配線の火炎伝播および煙毒性の分類

プレナム スペース、ライザー、オープン オフィス環境を経由して配線される通信ケーブルは、どの製品をどの場所に合法的に設置できるかを決定する防火分類の対象となります。北米では、NEC (NFPA 70) は通信ケーブルを CMP (通信多目的プレナム)、CMR (ライザー)、CM (汎用)、および CMX (限定使用) に分類しており、CMP は空気処理プレナムでの使用に対して最も厳しい炎と煙の性能を表します。欧州および IEC 規格に準拠した市場では、CPR (建設製品規制) EN 50575 フレームワークが適用され、Aca から B1ca、B2ca、Cca、Dca、Eca、および Fca までの火災反応クラスが定義されており、それぞれ火炎伝播、熱発生率 (HRR)、発煙 (s1 ～ s3)、火炎滴 (d0 ～ d2)、および酸性度の試験が必要です。 (a1～a3)。 Cca-s1,d1,a1 として分類されたケーブルは、Dca-s3,d2,a2 に分類されたケーブルよりも、両方が同じプライマリ クラス ブラケット内にあるにもかかわらず、全体的な火災安全性能が大幅に優れています。建築設計者やケーブル請負業者にとって、厳格な居住者の安全要件や保険遵守義務のあるプロジェクトの通信ケーブルを指定する際には、下位分類の接尾辞を一次クラスと同じくらい重要です。

束ねられた通信ケーブル敷設におけるエイリアン クロストークとその管理方法

エイリアン クロストーク (AXT) (単一ケーブル内のペア間ではなく、同じバンドルまたはトレイ内の隣接するケーブル間の電磁結合) は、100 メートルの銅線にわたる全二重伝送に 4 つのペアすべてを同時に使用する 10GBASE-T イーサネットの導入により、決定的な設計課題になりました。ケーブル メーカーがペアの形状やシールドを通じて制御する内部クロストークとは異なり、エイリアン クロストークは設置に依存する変数であり、ケーブルの束が高密度になるにつれて悪化します。 IEC 61935-1 および TIA-568-C.2 は、電力和エイリアン近端クロストーク (PSANEXT) および電力和エイリアン遠端クロストーク (PSAELTF) 仕様を通じてエイリアン クロストークに対処します。実際には、大きな水平ケーブル束でのエイリアン クロストークの管理には、いくつかのアプローチが必要です。可能であればケーブル間の物理的分離を維持すること、単一の緊密な束で 24 本を超えるケーブルの並列配線を回避すること、全体のフォイル シールドが固有の AXT 除去を提供する F/UTP または S/FTP シールド付き通信ケーブルを使用すること、そして、シールドされていない U/UTP ケーブルが設置されている場合には、AXT の性能が隣接するケーブルの相対的な位相関係に非常に敏感であるため、バンドル全体で同じメーカーと製造バッチのケーブルを使用することを保証することです。ケーブルのペアの形状。 ISO 9001 品質管理プロセスに裏打ちされた Zhejiang Huapu Cable Co., Ltd. の製造精度は、生産バッチ全体で一貫した配線長と形状を保証し、高密度設置における予測可能なエイリアン クロストーク パフォーマンスに直接貢献します。

Cat8 通信ケーブル: ケーブルに実際に要求される 2000 MHz 帯域幅

ISO/IEC 11801-1 (クラス I およびクラス II) および TIA-568-C.2-1 で標準化されたカテゴリ 8 通信ケーブルは、最大 2000 MHz の周波数で動作し、最大チャネル長 30 メートルにわたって 25GBASE-T および 40GBASE-T アプリケーションをサポートします。 2 GHz で信頼性の高い信号伝送を実現するには、500 MHz での Cat6A を規定するものとは定性的に異なる物理的制約がケーブルに課されます。 2000 MHz では、銅の表皮深さは約 1.5 µm です。これは、事実上すべての電流が導体表面の顕微鏡的に薄い外層内を流れることを意味します。この規模の表面の不規則性、酸化、または導体の引き抜き欠陥があると、実効抵抗が増加し、挿入損失性能が低下します。これが、Cat8 ケーブルが一般に裸銅または銀メッキ銅表面の導体を使用し、ペアごとにフォイル シールドを必須とする理由です (定義上、すべての Cat8 ケーブルは F/UTP または S/FTP です。シールドなしの Cat8 は標準には存在しません)。コネクタ インターフェイスも同様に重要です。2 GHz では、不適切な設計または不適切に終端された RJ-45 コネクタまたは TERA コネクタのリターン ロスと挿入損失がチャネル マージン全体を消費する可能性があります。 Cat8 は、単に Cat6A を段階的に改良したものではありません。これは、通信ケーブル、コネクタ、終端工具に同時に適用される、異なるクラスの精密製造規律を表しています。

設置中および設置後の機械的ストレスによる通信ケーブルの性能低下

工場でのテストに合格した通信ケーブルであっても、引っ張ったり、曲げたり、束ねたりする際の機械的ストレスによってケーブルの内部形状が変化した場合、設置後もチャネル認証に合格しない可能性があります。設置に起因する機械的応力によって、いくつかの特定の故障モードが発生します。

• 過度の引っ張り張力によるペアの変形: ほとんどの Cat6 および Cat6A 通信ケーブルでは、取り付け時の最大引っ張り張力が 110 N (約 25 lbf) と指定されています。これを超えると、混雑した導管を長い配線で引っ張るときによく起こりますが、導体が永久に伸び、ペアのツイスト形状が変化し、NEXT が増加し、リターンロス性能が低下します。
• ねじれと鋭い曲がり: Cat6A U/UTP ケーブルの最小曲げ半径は、通常、設置時のケーブル外径の 8 倍ですが、固定設置位置では 4 倍に緩和されます。鋭いねじれは、たとえ跳ね返ったように見えるものであっても、ケーブルのインピーダンス プロファイルに永久的な不連続性を生み出し、ねじれの電気長に対応する周波数でリターン ロス スパイクとして現れます。
• 過剰に充填されたトレイへの積載をクラッシュする: 重い荷重がかかるケーブル トレイの下に埋設された通信ケーブルは、ケーブルの断面が円形から楕円形に変形する持続的な押しつぶし荷重を受ける可能性があります。これにより、ケーブル内のペア間の間隔が変化し、エイリアン クロストーク レベルが増加します。多くの場合、設置後、変形が安定する数か月後に明らかになることがよくあります。
• ケーブルタイの締めすぎ: 通信ケーブルの束の周囲に過度の張力を加えた結束バンドは、局所的な高圧点を生成し、外側のジャケットを変形させ、内部のペアの形状を圧縮します。業界のベスト プラクティスは、通信ケーブルの束に面ファスナー (ベルクロ) を使用するか、結束バンドの張力によってケーブル ジャケットが目に見えて変形しないことを確認することです。

レベル IV またはレベル V のフィールド テスターを使用した設置後のチャネル認証テストは、建設段階の設置の機械的現実の後に、設置された通信ケーブルが指定された性能カテゴリを満たしていることを唯一信頼できる確認として提供します。

産業用通信ケーブル: 建設および試験における商用 IT ケーブルとの違い

産業オートメーション環境に導入された通信ケーブル (製造工場、プロセス施設、エネルギー インフラストラクチャの PLC、HMI、センサー、産業用イーサネット スイッチを接続) は、オフィスの IT ケーブルとは根本的に異なる一連のストレスに直面しています。 IEC 61784 および IEC 61918 規格は、特に産業用通信ネットワーク (フィールドバスおよび産業用イーサネット) に対応しており、これらのシステムで使用されるケーブルは、いくつかの重要な点で市販の Cat6 または Cat6A 製品とは異なります。産業用通信ケーブルには、通常、標準の PVC や LSZH 化合物ではなく、PUR (ポリウレタン) または CPE (塩素化ポリエチレン) から配合された耐油性および耐薬品性の外側シースが組み込まれています。ケーブル キャリア (ドラッグ チェーン) 上での繰り返しの屈曲に耐えるように設計されており、指定された曲げ半径で 500 ～ 1,000 万サイクルの屈曲サイクル定格を備えています。この要件は、市販の通信ケーブルでは決してテストされることはありません。多くの産業用通信ケーブルには、可変周波数ドライブ、サーボアンプ、および近接して動作する溶接装置によって生成される強力な電磁干渉から信号ペアを保護するために、カバー率 90% を超える全体的な銅編組シールドも組み込まれています。 Zhejiang Huapu Cable Co., Ltd. では、生産能力と最先端の試験装置により、電力、制御、特殊ケーブル カテゴリにまたがる当社の幅広いケーブル ポートフォリオを支える同じ技術的専門知識を活用して、商用および産業の両方の性能基準を満たす通信ケーブルを製造および検証することができます。

Power over Ethernet (PoE) とその通信ケーブル仕様への熱の影響

IEEE 802.3af (15.4 W)、802.3at (30 W)、および 802.3bt (タイプ 4 では最大 90 W) で標準化されている Power over Ethernet (PoE) テクノロジーは、同じ通信ケーブル導体を使用して、データ信号と DC 電力を IP カメラ、アクセス ポイント、VoIP 電話、IoT デバイスなどのネットワーク エンドポイントに同時に伝送します。 PoE は標準的な構造化ケーブル カテゴリと電気的に互換性がありますが、束ねられたケーブル配線による持続的な電力供給の熱への影響は重大であり、ネットワーク設計時に過小評価されることがよくあります。電流がケーブル導体の抵抗を流れると、I²R に比例して熱が発生します。 1 本のケーブル内では、この熱は周囲の空気中に容易に放散されます。 24 本以上の PoE アクティブ ケーブルをしっかりと束ねたグループでは、熱環境が根本的に変化します。隣接するケーブルが相互絶縁体として機能し、熱が閉じ込められ、ケーブルの動作温度が周囲温度よりも高くなります。 IEEE 802.3bt 特別委員会のモデリングでは、24 本のタイプ 4 PoE ケーブル (各導体ペアあたり 960 mA を伝送) を束ねるとケーブル温度が周囲温度より 15 ～ 20 °C 上昇する可能性があり、この上昇によって導体抵抗が増加し、挿入損失が増加し (銅の場合 1 °C あたり約 0.4% 上昇)、すでに限界に達しているチャネルが仕様制限の外に押し出される可能性があります。したがって、高密度 PoE 展開の通信ケーブル仕様には、室温でのチャネル計算のみに依存するのではなく、高温でのケーブルの導体抵抗と挿入損失軽減曲線の確認を含める必要があります。総合的な実験施設を備えた国家ハイテク企業として、浙江華埔ケーブル有限公司は通信ケーブル製品の熱性能検証を実施し、高密度 PoE インフラストラクチャの設計をお客様が自信を持ってサポートできるようにしています。
