定格電圧が制御システムのケーブル選択に与える影響

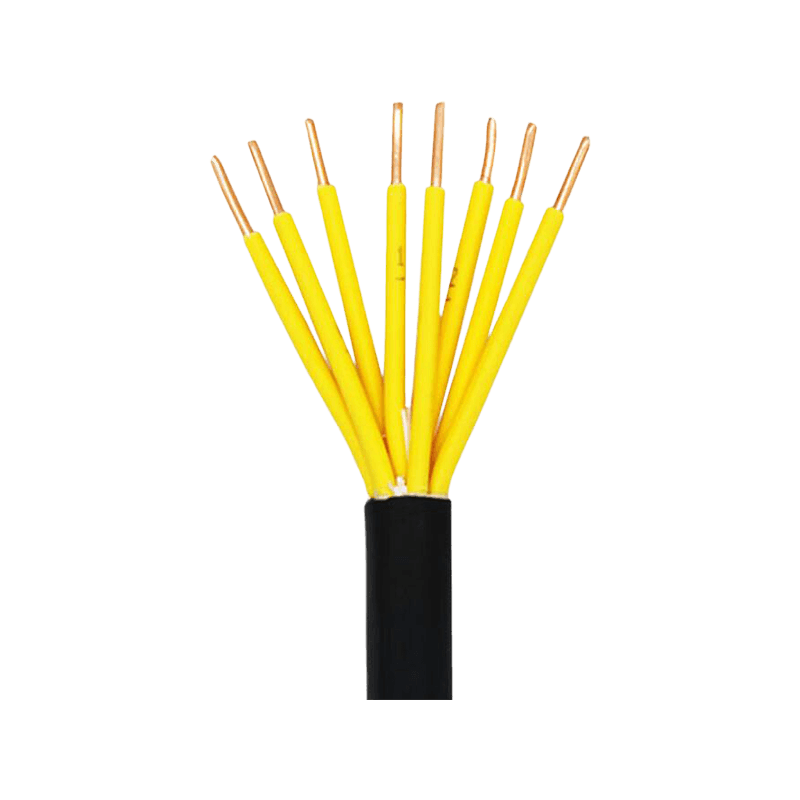

450/750V 定格 プラスチック絶縁コントロールケーブル s は単なる最大しきい値ではなく、ケーブルの絶縁クラスを定義し、保護装置、端子台、エンクロージャとの互換性を決定します。電圧定格の不一致は、制御パネルの初期の絶縁劣化の最も一般的な原因の 1 つです。

実際には、制御回路が定格電圧の上限付近で動作することはほとんどありません。代わりに評価が決定します。 絶縁耐力と沿面距離 断熱材によって必要となります。低電圧制御システムの場合、450/750V 定格のケーブルは、特に一時的なスパイクや地絡のある環境において、意味のある安全マージンを提供します。

電圧クラスに合わせるための重要な要素:

• 端子台の定格電圧はケーブルの絶縁定格以上でなければなりません
• ケーブルグランドとコンジット継手は、同じ設置カテゴリで評価される必要があります
• 異なる電圧クラスのケーブルを束ねるには、バンドル全体に最高定格のケーブルの絶縁を適用する必要があります。
• IEC 60227 および GB/T 9330 は、このケーブル ファミリの正式な参照フレームワークを提供します

Zhejiang Huapu Cable Co., Ltd. は、IEC と GB の両方の規格に厳密に準拠してこれらのケーブルを製造しているため、調達チームは監査やシステム認証に必要な文書の信頼性を得ることができます。

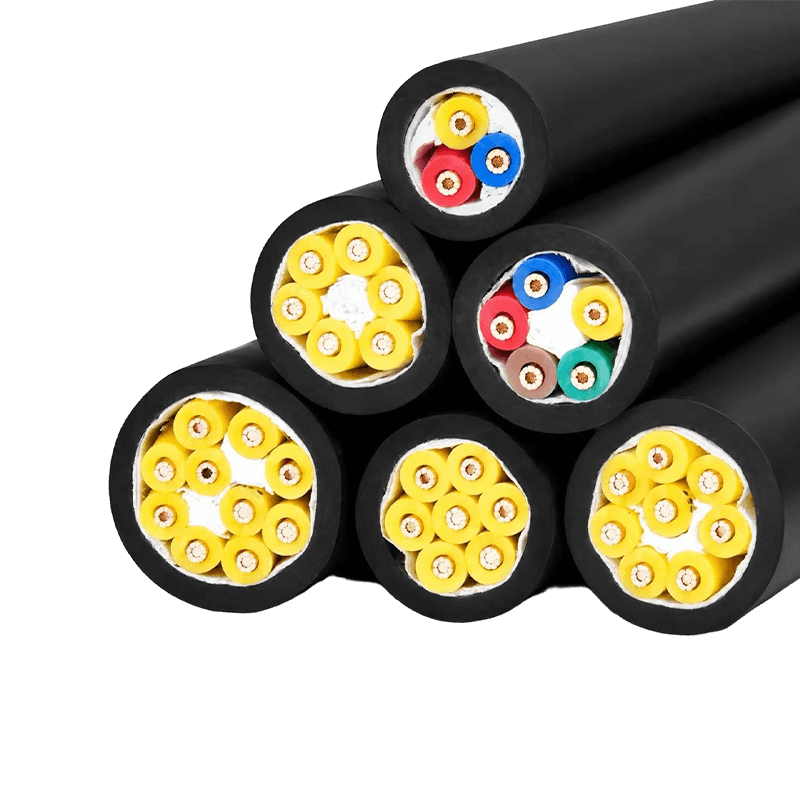

コア数と断面積: マルチコア制御ケーブルを回路設計に適合させる

多芯制御ケーブルは、芯数と導体断面積 (mm²) という 2 つの主要パラメータによって指定されます。これらは互換性のある決定ではなく、1 つは信号容量を決定し、もう 1 つは通電能力と距離による電圧降下を決定します。

コア数の選択はスペアコアを考慮する必要があります — 業界の慣例では、ケーブルを引き直すことなく将来の変更に対応できるように、現在の回路のニーズを超えて 10 ～ 20% 追加のコアを割り当てることが推奨されています。これは、改修費用がかかる工作機械の電気制御やパネルの構築に特に関係します。

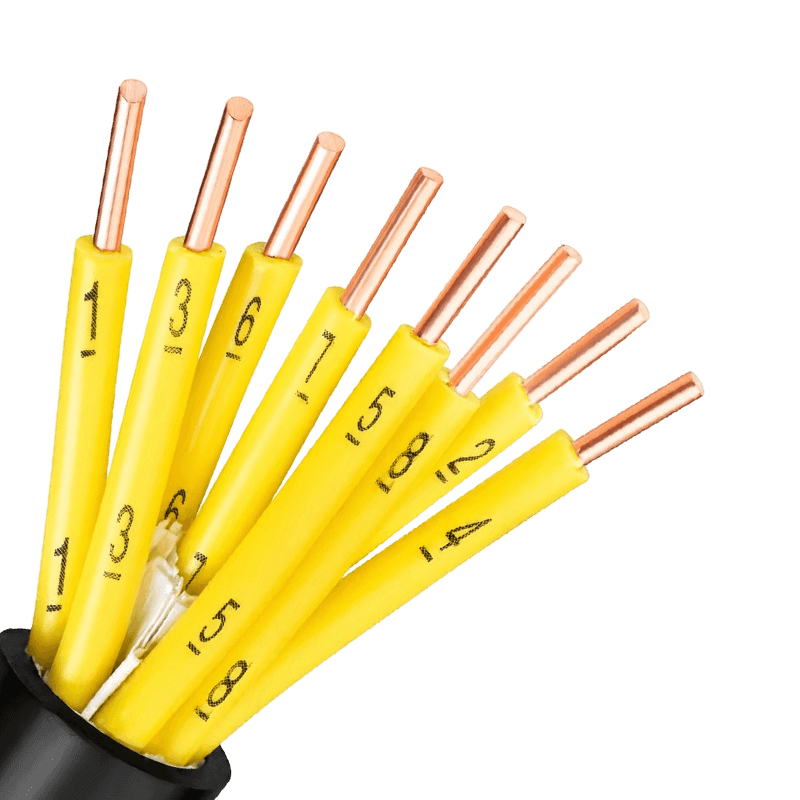

高密度マルチコア レイアウトの場合、導体の識別も重要です。連番付け、IEC 60445 に基づく色分け、またはその組み合わせにより、試運転エラーが軽減され、メンテナンス追跡が簡素化されます。

制御ケーブルの PVC 絶縁: その機能と限界

PVC (ポリ塩化ビニル) は、その低コスト、加工の容易さ、幅広い耐薬品性により、プラスチック絶縁制御ケーブルの主要な絶縁材料であり続けています。ただし、材料の選択は、価格だけではなく、設置環境によって決定される必要があります。

標準の PVC 断熱材が適切に機能する場合:

• 周囲温度が安定した屋内設置 (通常 -15°C ～ 70°C)
• UV 暴露が制限された制御キャビネット、ケーブル トレイ、および導管システム
• 油、溶剤、濃酸と継続的に接触しない環境

代替案を検討する場合:

• 低煙ハロゲンフリー（LSHF/LSZH） 火災時の有毒ガスの発生が規制されている密閉された公共空間、トンネル、鉄道環境では、バリアントが必要です。
• 難燃性または耐火性 このグレードは、発電所の制御回路および火災発生時に回路の完全性を継続することが必須である安全性が重要なシステム向けに指定されています。
• 架橋ポリエチレン (XLPE) 絶縁は、70°C の連続動作温度を超える用途に優れた熱耐久性を提供します。

当社の生産範囲は、これらの断熱カテゴリすべてをカバーしています。つまり、指定者は、施設全体のアプリケーション固有の要件を満たしながら、サプライヤーとの関係を標準化できることを意味します。

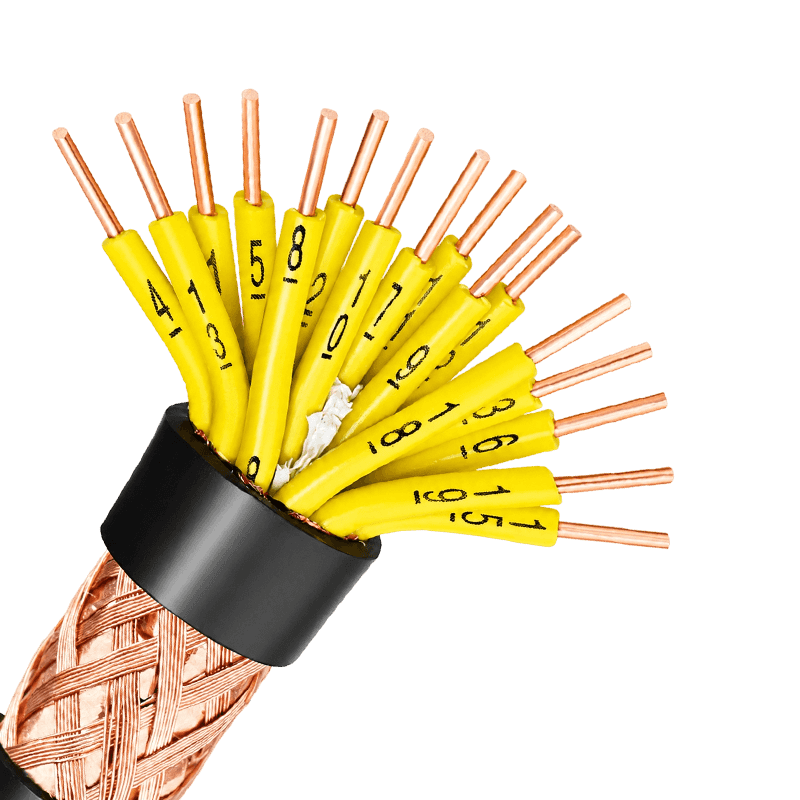

制御ケーブルのシールド: 必要な場合とどのタイプを指定するか

全部ではない 多芯制御ケーブル 配線にはシールドが必要ですが、シールドを必要とするものを誤って認識することは、産業用設備における信号干渉の頻繁な原因となります。決定は、信号の種類、ケーブル配線、施設の電磁環境によって異なります。

一般に、 アナログ信号 (4 ～ 20mA、0 ～ 10V) と低レベルのセンサー出力が最も脆弱です。 電磁妨害 (EMI) に影響します。デジタル制御信号はノイズ耐性が高くなりますが、ケーブルが長距離にわたって電源ケーブルと平行に配線されている場合には、シールドを施すことをお勧めします。

よく見落とされがちなルール: シールド接地は一端のみで実装する必要があります ほとんどの機器の信号回路では、シールドがブロックすべきノイズそのものを引き起こすグランド ループ電流を防止します。発電所および変電所の制御回路では、接地方法が異なる場合があります。常にシステム インテグレーターの接地方式に従ってください。

配線規則も同様に重要です。制御ケーブルの束と大電流の電力ケーブルの間の物理的な分離を維持することが理想的です。 200mm以上 並列実行が避けられない場合 — ソースでの干渉を減らし、シールドのみへの依存を減らします。
