構造パラメータ
| 指揮者 | 銅 |
| 絶縁 | PVC / XLPE / PE / LSZH / EPR / PTFE |
| シース | PVC / LSZH / PE / FR-PVC / XLPE |
| 最大導体温度 | 70～150℃（PVC：70～90℃、XLPE/EPR：90℃、PTFE/シリコン：150℃まで） |
| 曲げ半径 | 6～12D |
| コア構成 | 1 ～ 5 コア |
| 断面範囲 | 1 ～ 400 mm² (AWG 16 ～ 1000 kcmil) |
| 指揮者 Flexibility | クラス1 / 2 / 5 |
特徴:
1.信頼できる絶縁性能、安全性を確保します。
2. さまざまな負荷に適合するワイヤ径の全範囲。
3. 簡単な設置と柔軟な配線。
4. 環境に優しい材料、安全基準を満たしています。
アプリケーション:
このタイプのケーブルは PVC 絶縁体とシースを使用しており、定格電圧 Uo/U が 450/750V または 0.6/1kV 以下のさまざまな電気システムに適しています。以下に適しています:
1. 民間建物の屋内照明配線。
2. 家庭用電化製品の電源接続。
3. 小型電気機器の内部配線。
4. オフィスの電気システムの改修。その設計は、接続ケーブルの制御、信号、保護、測定回路の安定性と安全性の要件を満たすことを目的としています。
説明:
当社は、架橋ポリオレフィン (XLPO)、ポリ塩化ビニル (PVC)、およびゴム絶縁タイプをカバーする、定格 450/750 V 以下のあらゆるワイヤを提供しています。当社の製品は国際規格 (IEC、BS、VDE など) に厳密に準拠しており、建築工学、産業機器、固定配線、およびさまざまな電気設備向けに設計されています。安全性、耐久性、環境適応性に優れ、動力伝達の頼れるパートナーとなります。
主に建物の屋内電気配線に使用され、さまざまな電力機器のニーズを満たすためにさまざまな線径を提供しています。環境に優しい絶縁材料を使用し、国家電気安全基準に準拠しており、屋内での電気の安全な使用を保証します。
定格電圧: 本製品の電源周波数の定格電圧は Uo/U: 450/750V または 0.6/1kV です。
長期動作温度: ケーブル導体の最大許容長期動作温度は 70℃です。
設置周囲温度：設置時の周囲温度は0℃以上にしてください。この温度を下回る環境で設置を行う場合は、ケーブルを予熱することをお勧めします。
ケーブルの性能を確保し、機械的損傷を避けるために、設置中は次の最小曲げ半径要件に従ってください。
外装されていないケーブル: 曲げ半径はケーブルの外径の 6 倍以上である必要があります。
外装または銅テープでシールドされたケーブル: 曲げ半径はケーブルの外径の 12 倍以上である必要があります。
シールド付きフレキシブル ケーブル: 曲げ半径はケーブルの外径の 6 倍以上である必要があります。

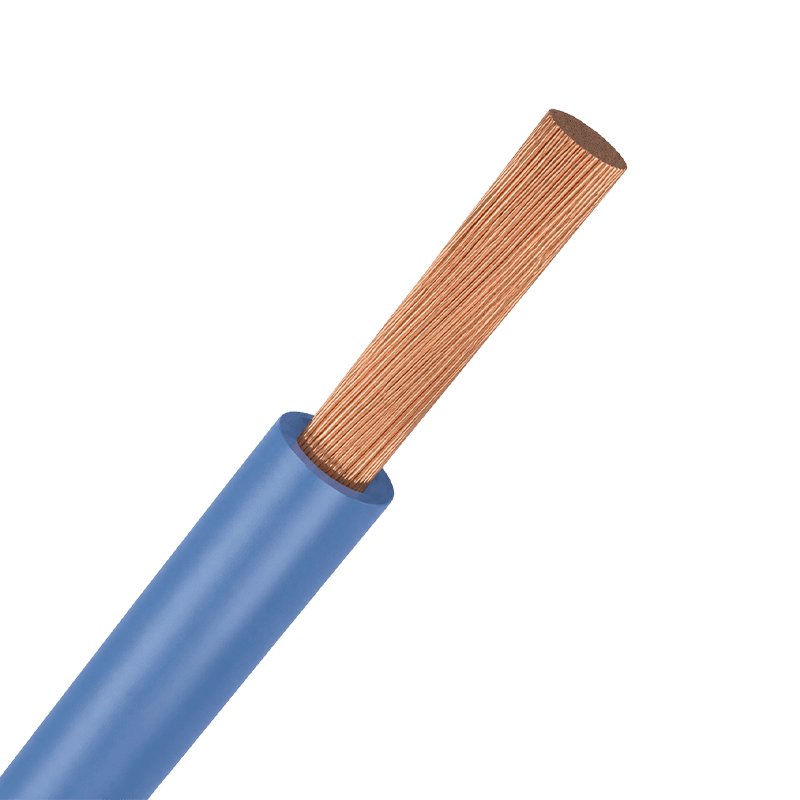

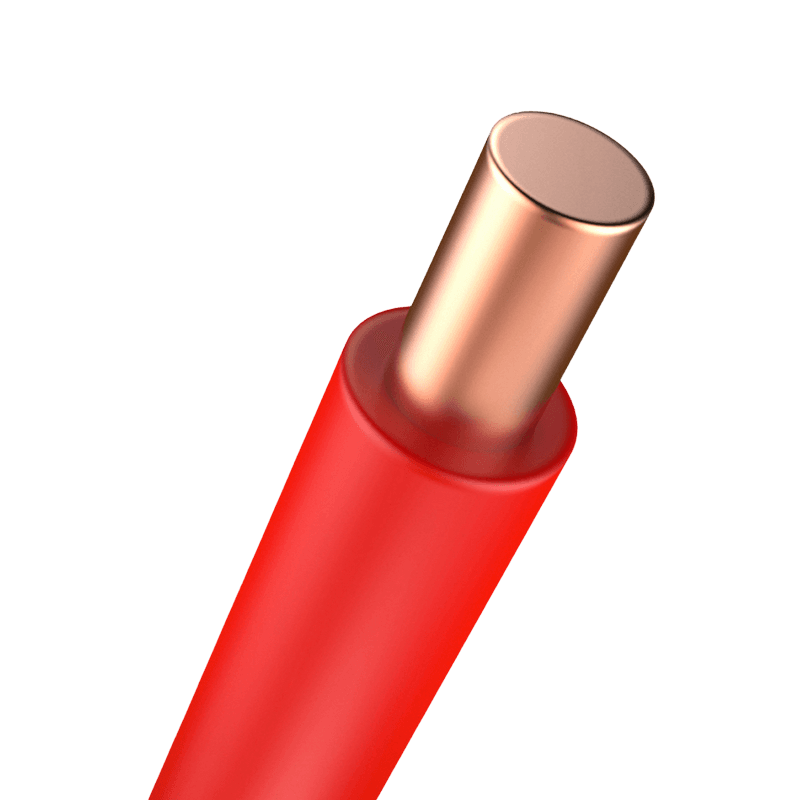

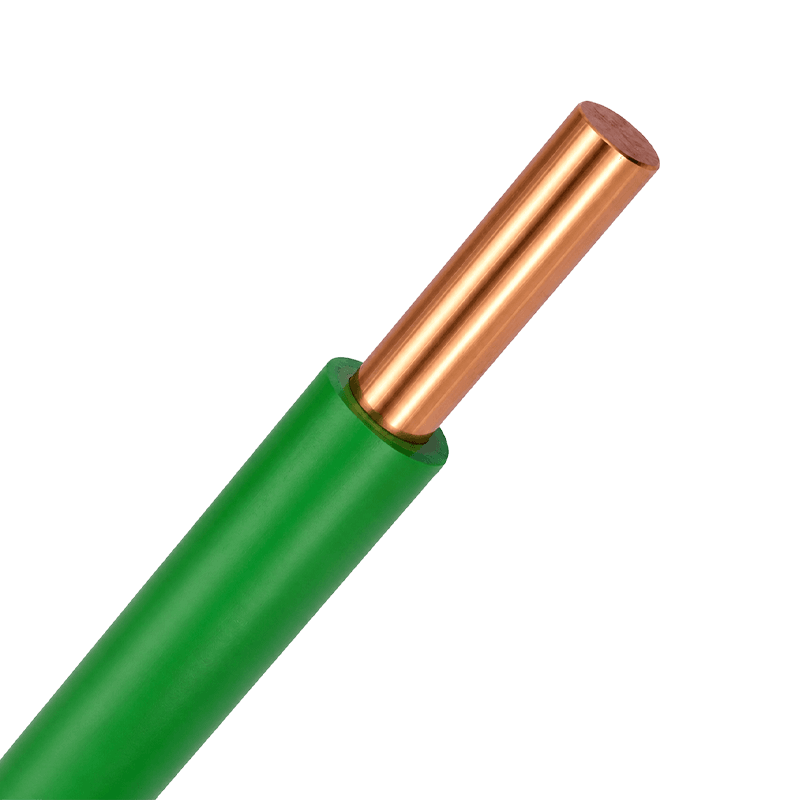

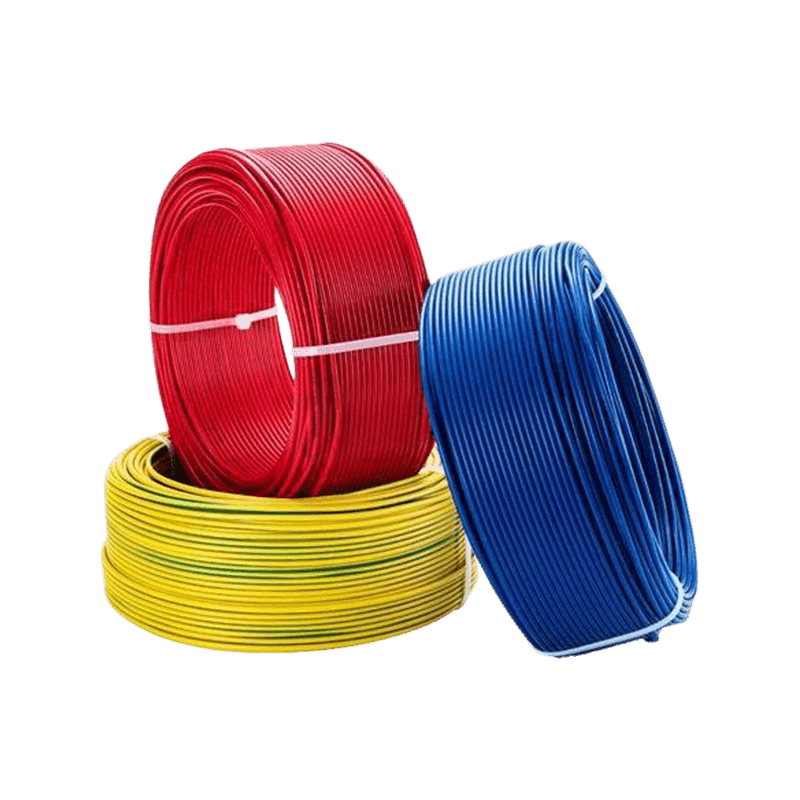

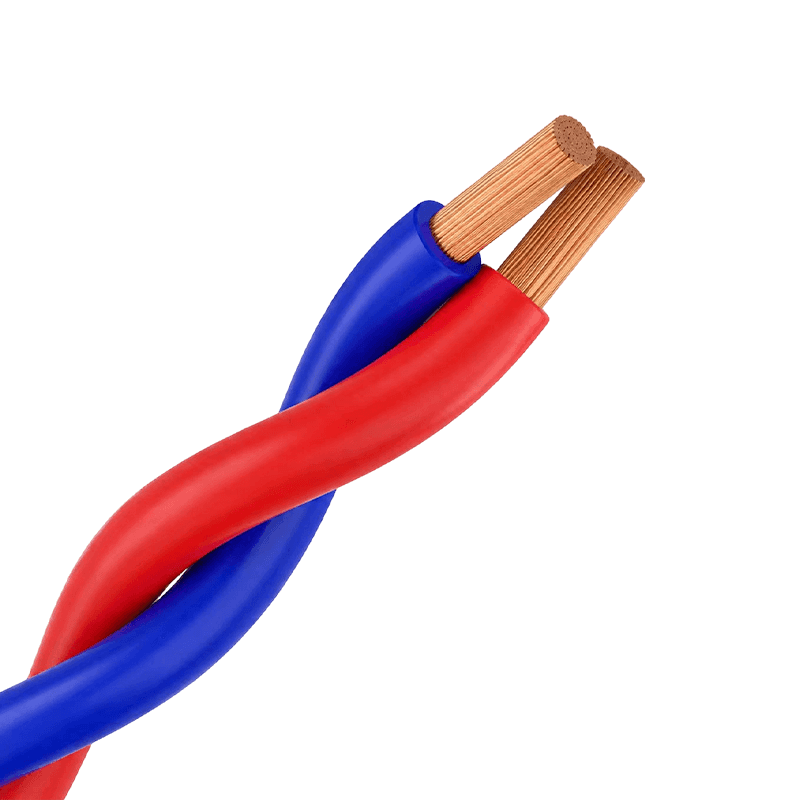

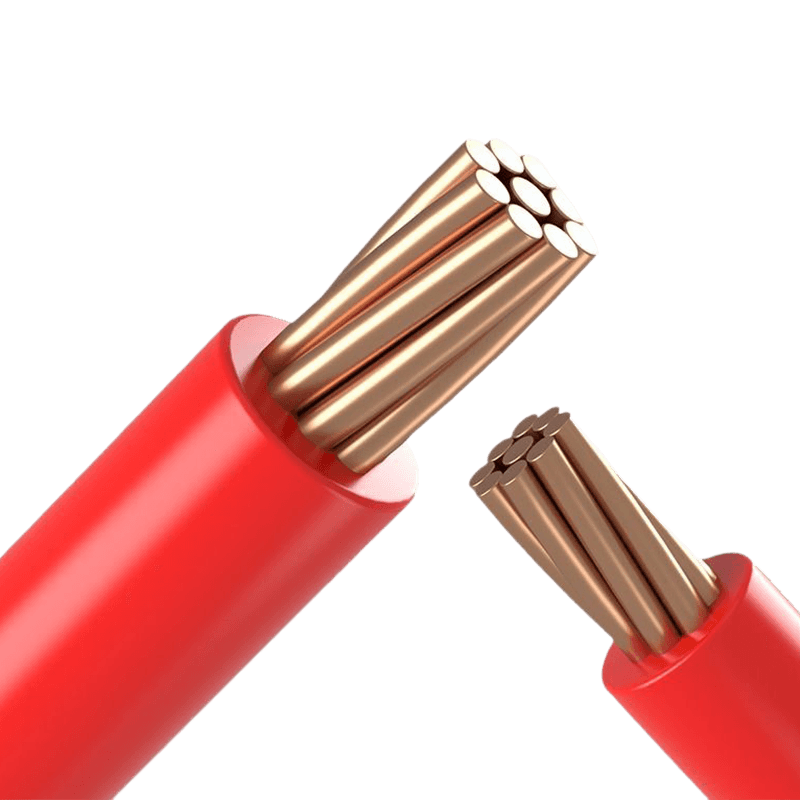

建築用ワイヤー
| 指揮者 | 銅 |
| 絶縁 | PVC / XLPE / PE / LSZH / EPR / PTFE |
| シース | PVC / LSZH / PE / FR-PVC / XLPE |
| 最大導体温度 | 70～150℃（PVC：70～90℃、XLPE/EPR：90℃、PTFE/シリコン：150℃まで） |
| 曲げ半径 | 6～12D |
| コア構成 | 1 ～ 5 コア |
| 断面範囲 | 1 ～ 400 mm² (AWG 16 ～ 1000 kcmil) |
| 指揮者 Flexibility | クラス1 / 2 / 5 |
会社概要
Zhejiang Huapu Cable Co., Ltd.
浙江華普電纜有限公司は、生産、販売、研究開発、サービスを一体化した専門的な電線ケーブルメーカーです。同社は、架橋ポリエチレンおよびPVC絶縁電力ケーブル、制御ケーブル、架空ケーブル、アルミより線、鋼心アルミより線、建築用電線、一般ゴムシースフレキシブルケーブル、電源プラグコード、高周波ケーブル、通信ケーブル、コンピュータケーブル、ならびに低煙ハロゲンフリー、難燃、耐火、防火ケーブルなどの特殊電気機器製品を含む幅広い製品の生産と開発を専門としています。
として 建築用ワイヤー メーカー および 建築用ワイヤー サプライヤー 中国の、先進技術、強固な技術的専門知識、包括的な試験能力、および十分に装備された実験施設を備え、同社は最新の生産ラインを運営し、最先端の検査・試験装置を活用しています。国家ハイテク企業認定、ISO 9001品質マネジメントシステム、ISO 14001環境マネジメントシステム、OHSAS 18001労働安全衛生マネジメントシステム、「浙江製造」基準、中国強制製品認証（CCC）などの認証を取得しています。また、国家工業製品生産許可証も保有しています。
として 建築用ワイヤー 工場 および 定格電圧450/750V以下の架橋ポリオレフィン/PVC/ゴム絶縁ケーブル サプライヤー、同社は包括的な管理体制を確立しており、優れた品質が顧客満足と市場成功の鍵であり、高級ブランドイメージの構築に役立つと確信しています。顧客のニーズに基づき、同社は顧客の利益を最大化するために絶えず革新に努めています。
厳格さ、効率性、誠実さ、実用性、謙虚さ、団結の原則に導かれ、同社はグリーンで環境に優しい製品の世界的な推進者となることを目指しています。最高級の電線ケーブル製品を提供するとともに、 カスタム 定格電圧450/750V以下の架橋ポリオレフィン/PVC/ゴム絶縁ケーブル、科学的な管理、標準化された生産、高品質、満足のいくサービス、および卓越した評判を通じて、あらゆる分野のパートナーと協力し、相互の成功を達成することに尽力しています。
-
0 01
会社登録
-
0エーカー 02
工場面積
-
003
従業員数
-
0%04
3年以上の勤務経験を持つ従業員の割合
高水準の栄誉
環境保護認証と基準
ニュース＆ブログ
業界知識
建築用ワイヤー仕様の読み方: 定格電圧をわかりやすく解説
調達時 建物のワイヤー 、製品リストの電圧指定 — など 450/750V または 0.6/1kV — しばしば誤解されたり、見落とされたりします。これらの数字の意味を理解すると、最初から適切なワイヤーを選択するのに役立ちます。
フォーマットは うお/う 、ここで:
- うお = 導体とアース間の定格電圧 (接地基準)
- U = 導体間の定格電圧 (相間)
したがって、ワイヤーの定格は 450/750V アース間は 450V、活線間は 750V に対応できます。単相照明回路や民間建物の小型電気器具の接続に適しています。の 0.6/1kV 副配電盤や産業機器回路などのより重い負荷では、定格がさらに高くなります。
ワイヤの定格をシステム電圧に一致させることは、単なるベストプラクティスではありません。絶縁体が小さすぎると、熱や誘電ストレスを受けるとより早く劣化し、早期故障につながります。 Zhejiang Huapu Cable Co., Ltd. は、IEC および GB 規格への準拠を真剣に受け止めています。これらのしきい値は恣意的なものではないためです。
PVC と架橋ポリエチレン (XLPE): 建築用ワイヤーに適切な絶縁体の選択
PVC と XLPE はどちらも建築用ワイヤーに広く使用されている絶縁材料ですが、重要なパラメーターごとに性能が異なります。この選択は、コンプライアンスを遵守するだけでなく、サービスの寿命と安全性にも影響します。
| プロパティ | PVC絶縁 | XLPE絶縁 |
|---|---|---|
| 最大。導体温度(普通) | 70℃ | 90℃ |
| 最大。導体温度(短絡) | 160℃ | 250℃ |
| 耐湿性 | 良い | 素晴らしい |
| 低温での柔軟性。 | 0℃以下で硬くなる | より柔軟に |
| 通電容量 | 標準 | ~15 ～ 20% 高い |
| 一般的なアプリケーションの適合性 | 室内照明、オフィス改修、照明器具 | 高負荷回路、屋外または湿気の多い環境 |
標準的な屋内建築用ワイヤー用途 — 照明、家電製品、小型機器 — PVC 断熱材は実証済みのコスト効率の高いソリューションを提供します 。負荷密度が高い場合、または周囲温度が高い場合、XLPE の熱ヘッドルームはコスト差に見合った実際的な利点となります。
オフィスの電気改修：既存の配線を再利用する前に確認すべきこと
オフィス スペースの改修は、建物の配線が指定される最も一般的なシナリオの 1 つであり、ショートカットがコストのかかるコールバックにつながるシナリオでもあります。既存の配線を維持するか交換するかを決定する前に、実行する価値のある技術的なチェックがいくつかあります。
絶縁抵抗試験
導体間および導体とアース間の絶縁抵抗を測定するには、メガオーム計 (通常は 500 V DC) を使用します。 回路あたりの測定値が 1 MΩ 未満の場合は危険信号です。 PVC 絶縁の劣化を示します。多くの場合、経年劣化、熱への曝露、または以前の過負荷が原因で発生します。このしきい値を満たすケーブルは再利用するのではなく、交換する必要があります。
耐荷重の再評価
現代のオフィスは、コンピューティング機器の高密度化、LED の後付けドライバー、HVAC の拡張などにより、15 ～ 20 年前と比べて 1 平方メートルあたりの消費電力が大幅に増加しています。 元のワイヤ断面積は実際の負荷需要と一致しなくなる可能性があります。 現在の負荷スケジュールを使用して再計算します。過去のサイジングが適切であると想定しないでください。
回路の識別と文書化
文書化されていない回路や不適切なラベルが貼られた回路は、改修中の安全上の問題となります。新しい配線を引く前に、既存の回路をすべてマッピングし、導通を確認してください。このステップは時間を節約するためにスキップされることがよくありますが、同様に頻繁に改修後の障害の原因となります。
浙江華浦ケーブル有限公司の供給 建物のワイヤー 信頼性の高い性能は設置前から始まるため、一貫した断面公差と標準試験プロトコルで検証された断熱品質を備え、商業改修プロジェクトの要求に特に適しています。
難燃性、耐火性、耐火性: これらは互換性のある用語ではありません
調達仕様書や製品リストでは、これら 3 つの用語が頻繁に登場し、混同されることがよくあります。この違いは、規制遵守と実際の火災性能の両方にとって非常に重要です。
- 難燃性(ZR): ケーブルは発火源が取り除かれると自己消火します。発生源が存在する間も燃える可能性があり、多くのケーブルをトレイに束ねると延焼を防ぐことはできません。火災負荷が管理される一般的な建物の配線に適しています。
- 耐火性（NH）： ケーブルは火災中も一定期間動作し続けます (通常、IEC 60331 に従って 750 ～ 800°C で 90 分間)。これは、火災警報器、非常照明、避難システムなどの緊急システムに必要な仕様です。 火災状況下での回路の完全性は必須です .
- 耐火性/低発煙ハロゲンフリー (LSZH/LSOH): 燃焼挙動よりも煙の毒性と腐食性に焦点を当てています。トンネル、病院、データセンターなどの閉鎖空間では、ハロゲンフリーの材料により、燃焼時の有毒ガスの排出が大幅に削減されます。これは、居住者の避難と機器の生存にとって重要な要素です。
ケーブルは難燃性と耐火性の両方、または低発煙性と耐火性の両方を備えている可能性があり、これらの特性は積み重ねられます。 緊急回路に「難燃性」のみを指定することは、ほとんどの管轄区域で法令遵守のギャップとなります。 火災安全性が重要な回路のケーブル仕様を最終決定するときは、必ず地域の消防法要件、GB 31247 (中国)、または IEC の同等物を相互参照してください。
