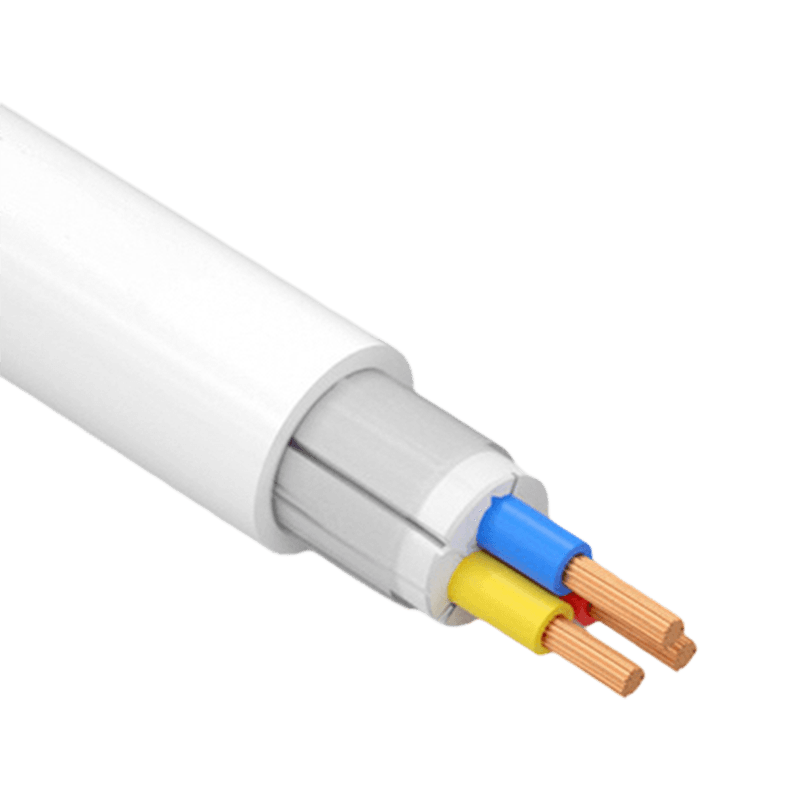

被覆ワイヤを負荷要件に適合させる方法

正しい選択 被覆電線 ネームプレートのワット数だけでなく、実際の負荷を理解することから始まります。よくある間違いは、周囲温度、バンドルのディレーティング、およびデューティ サイクルを考慮せず、定格電流のみに基づいて導体断面積を選択することです。主要な要素がどのように相互作用するかは次のとおりです。

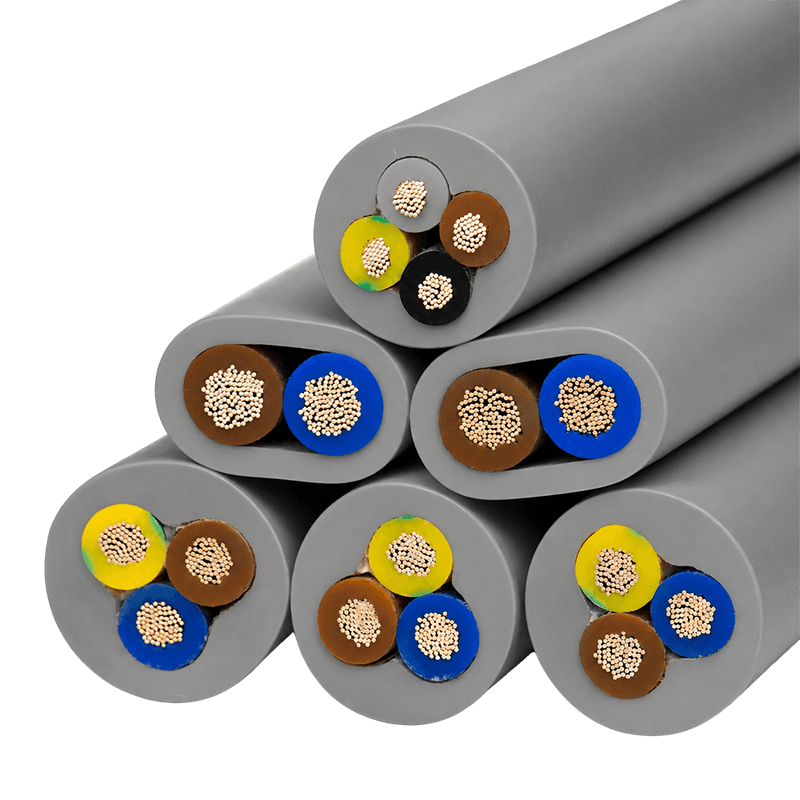

ケーブルを束ねたり、電線管に通したりすると、 電流容量は 20 ～ 40% 低下する可能性があります 導体の数によります。生産ラインの制御盤配線（浙江華浦電線有限公司が開発に多大な労力を注ぐ分野）では、この結線ディレーティングは、サイズが小さいケーブルの障害で最も見落とされがちな要因の 1 つです。

PVC と架橋ポリエチレン (XLPE) シース: 実際の違いは何を意味するのか

PVC と XLPE はどちらも被覆電線の標準的な絶縁および被覆材料ですが、応力下ではその性能プロファイルが大きく異なります。これを理解すると、要求の厳しい環境での過小仕様を避けることができます。

温度性能

標準の PVC シース ワイヤの定格は通常、次のとおりです。 導体温度70℃ 、XLPE 絶縁ケーブルは最大 90℃連続 250℃の短絡ピーク。機械の筐体や熱源の近くなど、周囲の影響が大きい環境では、これは使用可能な電流容量が大きくなることに直接つながります。つまり、XLPE は同じ導体断面により多くの電流を流すことができます。

柔軟性と老化

PVC は時間の経過とともに、特に低温環境や繰り返しの屈曲によって脆くなります。これは、ケーブルが絶えず動いているポータブル電動工具や物流搬送機器にとって大きな懸念事項です。 XLPE は、より長い耐用年数にわたってその機械的特性をより良好に維持しますが、通常はより硬く、狭いスペースに配線するのが困難です。

耐油性・耐湿性

• 標準 PVC オファー 適度な耐油性 — 軽工業での使用には適していますが、切削油や油圧作動油に長時間浸漬することはできません。
• 耐油性 PVC コンパウンド (PVC/NBR ブレンドなど) は、流体との接触が日常的に行われる生産ラインの床などの環境向けに特別に配合されています。
• どちらの素材も、屋内および屋外での極端な使用ではない場合に優れた耐湿性を備えています。どちらも、浸水シナリオでは防水定格ケーブルの代替品として扱わないでください。

ケーブルのマーキングを読む: 被覆線のコードから実際にわかること

GB および IEC 規格に基づくケーブル マーキングには、パターンを知ってしまえば簡単に解読できる構造化された情報が含まれています。特定の用途向けに被覆電線を調達する購入者にとって、これは製品の説明だけに頼るよりも役立ちます。

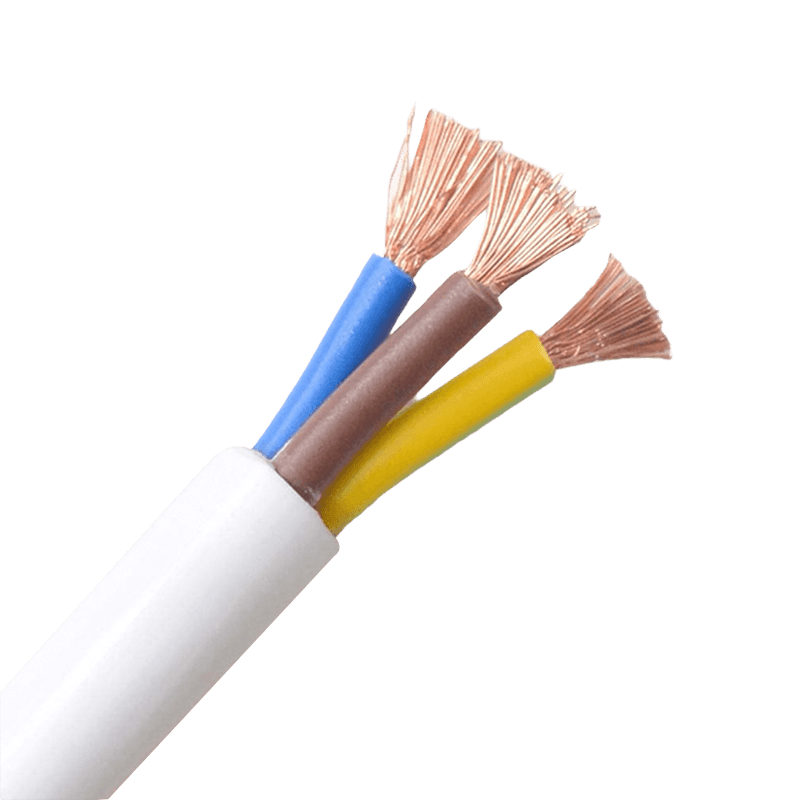

次のような一般的な GB 指定を採用します。 RVV 3×1.5 例として:

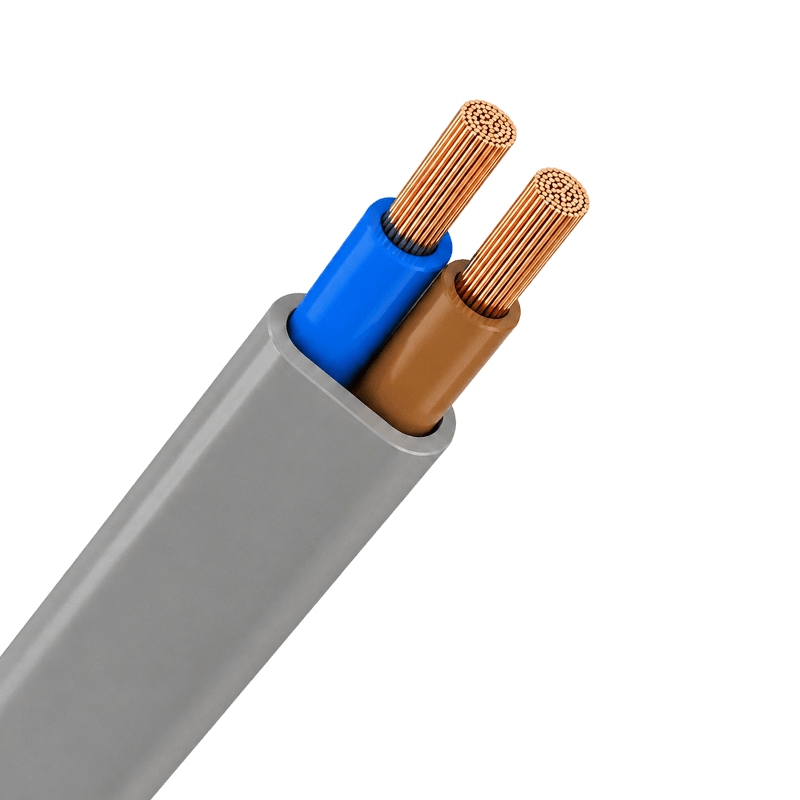

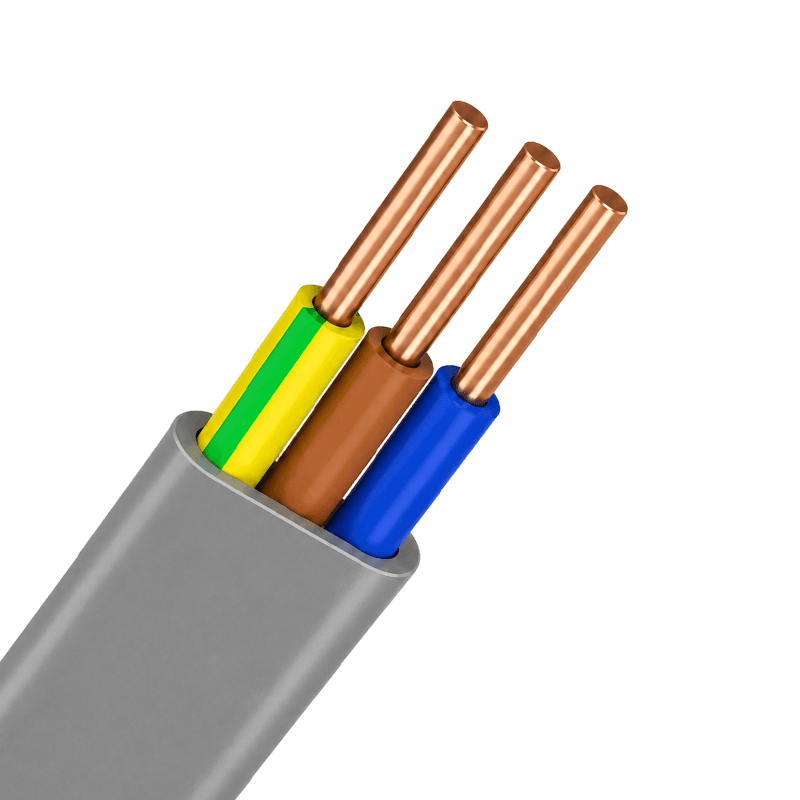

• R — フレキシブル導体 (単線ではなく撚り線)
• V — PVC絶縁
• V — PVC 外部シース
• 3×1.5 — 3 つの導体、それぞれの断面積は 1.5 mm²

のような接頭辞 YZ または YC は、ゴムで覆われたフレキシブル ケーブルを示します。YZ は中程度の耐久性、YC は高耐久性を示します。一般に、より優れた機械的靭性が必要な場合に使用されます。 IEC に基づく H05VV-F および H07RN-F の指定は、同様のロジックに従い、電圧クラス、絶縁タイプ、構造を順にエンコードしています。

確認する価値のある詳細の 1 つは、シースに印刷されている電圧定格 (例: 300/500V または 450/750V ) は、それぞれ導体間および導体対アース間の定格を指します。追加の予防措置を講じずにケーブルを設置できる最大システム電圧ではありません。

被覆ワイヤの寿命に影響を与える設置方法

きちんと指定されていても、 被覆電線s インストールの詳細が無視されると、途中で失敗します。実際の展開における早期の機能低下の最も一般的な原因は次のとおりです。

最小曲げ半径

ケーブルを最小曲げ半径よりきつく曲げることを繰り返すと、導体のストランドが疲労し、絶縁体が内側から外側に亀裂が入りますが、破損するまで目に見えません。 柔軟な被覆ケーブルの場合、最小曲げ半径は通常、ケーブル外径の 6 倍です。 固定設置の場合は最大 10 倍、連続運動するケーブルの場合は最大 10 倍 (搬送装置のドラッグ チェーンなど)。

終端点の張力緩和

接続点 (プラグ、グランド、ジャンクション ボックス) での機械的ストレスは、ポータブル電動工具のコードや延長コードの初期故障の主な原因です。適切なストレイン リリーフ クランプは、引張力を導体終端ではなくシースに伝達します。そのため、家庭用および商用電源コード用途向けに設計されたケーブルには強化された挿入ゾーンが含まれています。

屋内露出配線: 表面対電線管

• リビングルームや寝室の露出配線の場合、表面実装ケーブル クリップはケーブルの外径に合わせたサイズにする必要があります。クリップを締めすぎるとシースが圧縮され、時間の経過とともに絶縁体が変形する可能性があります。
• ケーブルが壁や床を通過する場合、ブッシング スリーブは、一般的な故障箇所である入口点の摩耗を防ぎ、簡単に防ぐことができます。
• 一時的な電源供給場所では、負荷がかかっている状態で余分なケーブルをきつく巻きつけることは避けてください。電流が流れるコイルは熱を発生し、それが蓄積するため、局所の周囲温度が効果的に上昇し、安全な電流容量が減少します。 使用前にケーブルを完全に延長してください 定格電流近くで動作している場合。
