銅配線とアルミニウム配線: 長所、短所、および最適な用途

はじめに

銅配線とアルミニウム配線は両方の材料が広く使用されているため、電気設計においてよく比較されますが、異なるニーズに対応します。銅は導電性が高く、サイズがコンパクトであることが知られていますが、アルミニウムは軽量で、多くの大規模用途にとってコスト効率が優れています。このガイドでは、読者が性能、予算、設置要件に基づいて適切なオプションを選択できるように、銅配線とアルミニウム配線の長所と短所を説明します。

1. 電気伝導率

導電性は、銅配線とアルミニウム配線の最も重要な技術的な違いです。これは通常、銅を 100% に設定する国際焼きなまし銅規格 (IACS) に対して測定されます。

銅: 銅は優れた導電性を備えており、より小さなワイヤサイズでより多くの電流を流すことができます。そのため、住宅用配線、商業ビル、モーター、変圧器、その他のスペースが重要な回路に強力な選択肢となります。

アルミニウム: アルミニウムは電気をよく伝導しますが、その伝導率は銅の約 61% です。同じ荷重に耐えるために、アルミニウム配線はより大きな断面積を使用する必要があり、これが電線管の充填や設置の柔軟性に影響を与える可能性があります。

2. 重量と設置方法

重量は、輸送、支持構造の設計、設置の労力において重要です。このカテゴリーでは、アルミニウムが大きな利点を持っています。

銅: 銅は密度が高く、アルミニウムよりもかなり重いです。通常、この余分な重量は短期間の建設作業では管理可能ですが、より強力なサポートが必要となる架空送電では不利になります。

アルミニウム: アルミニウムは銅の密度の約 3 分の 1 であるため、多くの架空送電線や長スパンの用途に適しています。軽量化により、構造上の負荷と設置コストを削減できます。

3. コストの比較

銅配線プロジェクトとアルミニウム配線プロジェクトでは、多くの場合、予算が決定要因になります。

銅: 銅は、原材料の価格と加工コストのため、通常はより高価です。その代わりに、より小型のパッケージで優れたパフォーマンスを提供し、長期的な信頼性が優先される場合によく使用されます。

アルミニウム: アルミニウムは通常、より低コストのオプションであり、大規模な設置では大幅な節約を実現できます。ただし、プロジェクトの総コストには、コネクタの選択、終端品質、およびアルミニウム導体用に設計された設置方法も含まれる必要があります。

4. 安全性と長期性能

モダン アルミケーブル 適切に設計、終端、保守されていれば安全です。重要なのは、適切なデバイス、トルク値、およびアルミニウム定格のコネクタを使用することです。

銅: 銅は機械的に堅牢であり、熱膨張による接続の問題が発生しにくくなります。長期間にわたって一貫した性能を発揮するため、重要な回路で広く使用されています。

アルミニウム: アルミニウムは温度変化に応じて銅よりも膨張および収縮するため、端子が緩んでいたり、互換性がなかったりすると、熱が蓄積する可能性があります。適切に指定されたコネクタと最新の設置方法は、このリスクを軽減するのに役立ちます。

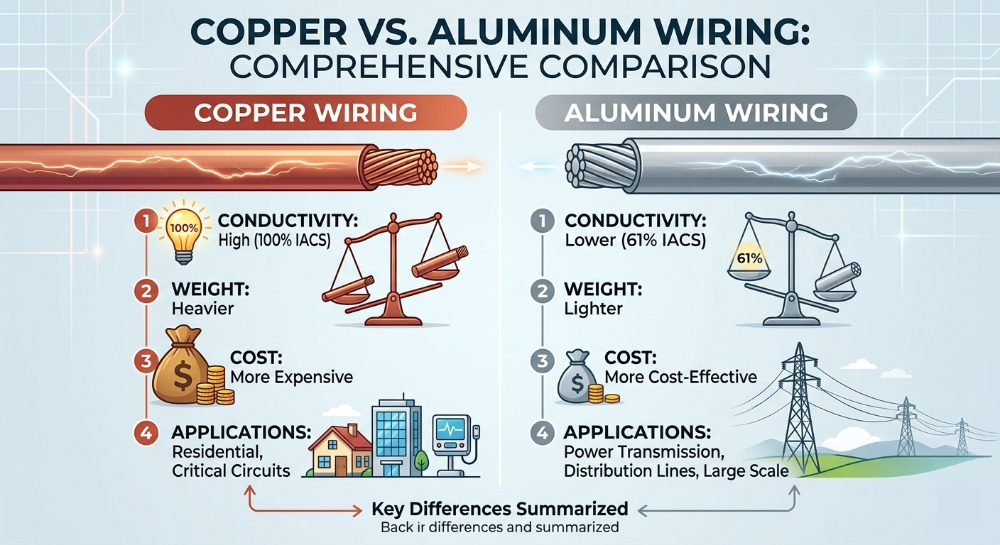

早見表

どれを選ぶべきですか?

銅は、強力な導電性、コンパクトなサイズ、信頼性の高い長期性能を提供するため、ほとんどの住宅および商業配線用途で依然として標準的な選択肢です。

重量とコストが主な懸念事項である場合、特により大きな導体サイズが許容される送電および配電プロジェクトでは、アルミニウムは優れた選択肢です。

アルミニウム配線の場合、過熱、アーク放電、早期故障を防ぐために、適切なコネクタ、互換性のあるデバイス、および正しい取り付け方法が不可欠です。

よくある質問

アルミ配線は安全ですか？

はい、最新のアルミニウム配線は、正しいコネクタ、デバイス、トルク設定で取り付けられていれば安全です。古い分岐回路のアルミニウム配線では、主に接続不良とコンポーネントの互換性のなさにより問題が発生していました。

なぜ銅が建物に好まれるのでしょうか?

銅は、より小さなサイズでより多くの電流を流し、多くの建築用途で終端が容易であるため、推奨されます。また、熱膨張による接続の問題の影響も受けにくくなります。

アルミニウム配線が最も頻繁に使用される場所はどこですか?

アルミニウムは、軽量化と低コストが重要な架空送電線、配電システム、および一部の大規模な産業用または商業用アプリケーションで一般的に使用されています。

重要なポイント

• 導電性、コンパクトなサイズ、長期信頼性が最優先される場合には、銅が最適です。
• 導体サイズよりも低コストと軽量化が重要な場合には、アルミニウムが最適です。
• アルミニウム配線の場合、安全なパフォーマンスは、適切なコネクタ、終端、および規格に準拠した取り付けに依存します。

結論

銅配線とアルミニウム配線の決定は、プロジェクトの目標によって異なります。パフォーマンス、コンパクトなサイズ、長期的な信頼性が最も重要な場合は、銅を選択してください。軽量化と材料費の削減を優先する場合はアルミニウムを選択し、設置には正しいコネクタと規格に準拠したハードウェアを使用するようにしてください。
