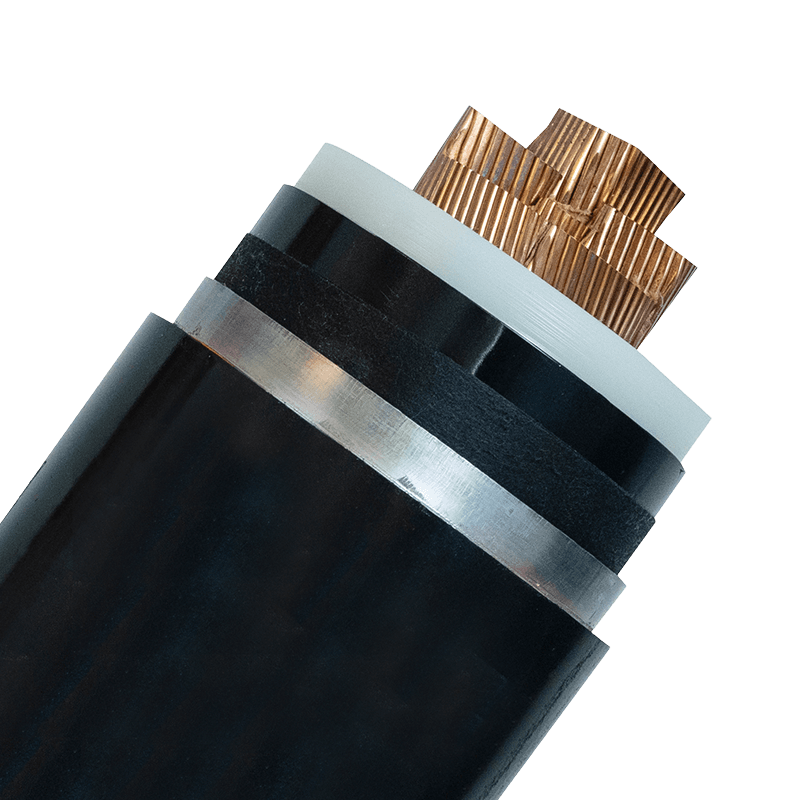

定義するもの 高圧電力ケーブル ? 単一の高電圧ケーブル ルートで 1,000 MW を超える電力を伝送でき、これは中規模都市に電力を供給するのに十分です。技術分類では、高電圧ケーブルは 33 kV (IEC 60183) または 69 kV (IEEE) を超える定格電圧で動作します。これらのケーブルは、発電所を変電所、都市部の配電ハブ、および低電圧の代替ケーブルでは負荷に対応できない大規模な工業用地に接続します。 150 kV を超えると指定は超高圧 (EHV) に移行し、345 kV を超えると超高圧 (UHV) が適用されます。クラスに関係なく、みんな 高圧電力ケーブル 共通の要件は、極度の電気的ストレス、熱膨張、および環境上の危険を何十年も故障することなく管理する必要があるということです。 高圧電力ケーブルs Manufacturers, Suppliers, Factory 中国の高電圧電力ケーブル メーカー、高電圧電力ケーブル サプライヤーおよび工場として、Huapu はカスタム 38/66kV-290/500kV XLPE 絶縁電力ケーブルを販売しています。 製品を見る→ コアコンポーネントと材料科学 最新の HV ケーブル構造は、規則的な層構造に従っています。導体は通常、電流容量と機械的柔軟性を考慮して選ばれたアルミニウムまたは銅の撚り線です。伝送回路の導体サイズは 300 mm² から 2,500 mm² 以上の範囲です。導体のすぐ上には半導体スクリーンがあり、電界を均一に分散させ、部分放電を防ぎます。 絶縁層は最も重要な要素です。架橋ポリエチレン (XLPE) は、動作温度が高く (連続 90℃、過負荷 130 °C)、誘電損失が低いため、従来の油含浸紙に大きく取って代わりました。海底ケーブルなどの特殊な条件では、エチレンプロピレンゴム (EPR) が柔軟性と水トリー耐性を強化します。半導体絶縁スクリーンと金属スクリーン (銅線またはテープ) は、ケーブル内の電界を封じ込める接地シールドを形成します。 外層は機械的保護を提供します。つまり、寝具層、金属外装 (埋設用途の鋼線またはテープ)、および押出成形ポリマー ジャケット (多くの場合、PVC、ポリエチレン、または難燃性化合物) です。耐火設備では、鉱物断熱設計または特殊ジャケットにより受動的耐火性が向上します。 HVケーブルの絶縁タイプの比較 絶縁 連続最高温度 誘電率 代表的な用途 XLPE 90℃ 2.3 陸上送電、33 ～ 500 kV EPR 90℃ 2.8～3.5 潜水艦の柔軟な設置 PILC (紙絶縁リード線被覆) 85℃ 3.5 レガシーシステム、都市分散 XLPE は世界中の新規 HV ケーブル敷設の 80% 以上を占めています メンテナンスの軽減と熱性能の向上により推進されています。 適切な HV ケーブルの選択方法 仕様はシステム電圧と障害レベルから始まりますが、実際のパフォーマンスはケーブルが設置環境に適合するかどうかによって決まります。まず、必要な電圧定格 (U0/U) を決定します。132 kV システムの場合、標準的な U0/U は 76/132 kV です。次に、土壌の熱抵抗率 (埋設ケーブルの場合)、または周囲温度と日射量 (架空の場合) に基づいて連続電流容量を計算します。 IEC 60287 などの規格は、計算フレームワークを提供します。 ケーブルの選択に直接影響する要因: 短絡定格: ケーブルは、熱制限を超えることなく、最大故障電流に 1 ～ 3 秒間耐える必要があります。 インストール方法: 直接埋設、ダクト内、空気中、または水没 - それぞれが熱放散と機械的保護のニーズに影響を与えます。 環境上の危険性: 化学薬品、紫外線暴露、げっ歯類の攻撃、産業プラントの振動には、特殊な外装が必要です。炭化水素が豊富な地域では、 難燃性高温ケーブル HV 回路と一緒に必要になる場合があります。 IEC 60331 難燃性高温耐性ケーブル メーカー Huapu は IEC 60331 難燃性ケーブル メーカーであり、中国の高温耐性ケーブル工場は卸売耐火ケーブル データ センターを提供しています。 製品を見る→ 曲げ半径: 設置中は、絶縁損傷を避けるために、最小曲げ半径 (通常はケーブル直径の 15 ～ 20 倍) を守る必要があります。 HVケーブルとの比較 中圧電力ケーブル 、前者は、より厚い絶縁、より堅牢なスクリーン、および IEC 60840 (最大 150 kV) または IEC 62067 (150 kV 以上) に準拠した厳格な部分放電試験を要求します。 中電圧電力ケーブルのメーカー、サプライヤー、工場 中国の中電圧電力ケーブル メーカー、中電圧電力ケーブル サプライヤーおよび工場として、Huapu はカスタム 3.6/6kV-26/35kV 架橋ポリエチレン XLPE 絶縁電力ケーブルを販売しています。 製品を見る→ インストールのベストプラクティス 高圧ケーブルの敷設は精密な作業です。機械的ストレスを防ぐために、溝の深さ、層材、および引張張力を制御する必要があります。重量 15 kg/m の一般的な 132 kV 単芯ケーブルは、20 kN を超える引っ張り力を及ぼす可能性があり、監視していないと安全限界を超えます。ケーブル ローラー、正しいプリング アイ、スイベルの使用については交渉の余地がありません。 主要なインストール規則: 引っ張り張力： 銅導体の場合、引っ張り力は導体断面積あたり 50 N/mm² に制限してください。アルミニウムの場合、30 N/mm²。 側壁圧力: ほとんどの構造では、カーブでは側壁の耐力圧力を 5,000 N/m 未満に保つ必要があります。 曲げ半径: 単芯ケーブルの場合は少なくとも 15D、3 芯ケーブルの場合は 20D (D はケーブルの外径) の半径を維持してください。 ジョイントと終端の間隔: 故障のリスクを最小限に抑えるために、交通エリアから離れた場所に、通常は 500 m を超える間隔でジョイントを配置します。 設置後、通電前にシースの完全性テストと高電圧 DC または VLF テストで絶縁の状態が検証されます。 設置後の部分放電測定を省略すると、早期のケーブル故障の主な原因になります。 テストおよび試運転プロトコル すべての HV ケーブル システムは、IEC 60840、62067、または IEEE 48 などの地域の同等規格への準拠を確認する一連のテストを受けます。各リールの工場での定期的なテストには、導体抵抗、1.25 U0 での部分放電 (PD) レベル、および絶縁体の厚さが含まれます。新しい XLPE ケーブルの PD 許容しきい値は、定格電圧の 1.25 倍で 5 pC を超えることはほとんどありません。 オンサイトでのテスト方法: 超低周波 (VLF) テスト: 0.1 Hz の正弦波電圧 (通常は 3 U0) を 15 ～ 60 分間印加して、ケーブルに損傷を与えることなく絶縁欠陥を検出します。 部分放電マッピング: 時間領域の反射率測定により、メーターレベルの精度で障害位置を特定します。 シースの完全性テスト: 5 ～ 10 kV の DC 電圧により、外側ジャケットと金属スクリーンの導通が保証されます。 132 kV XLPE ケーブルの一般的なテスト電圧レベル テストの種類 電圧(kV) 期間 工場出荷時の PD テスト (U0=76 kV) 1.25 × 76 = 95 継続的 VLF サイトテスト 3 × 76 = 228 15～60分 シーステスト(DC) 10 1 ～ 5 分 十分に文書化された試運転レポートにより、保証処理と保険の承認が迅速化されます。 今後の道のり: HV トランスミッションのトレンド 高電圧直流 (HVDC) は長距離電力伝送を再構築しており、押出成形 XLPE ケーブルは現在 ±525 kV で動作します。データセンターや洋上風力発電所では、統合された光ファイバーモニタリングを備えたコンパクトで高電流容量のケーブルの需要が高まっています。もう 1 つの新たな実践は、防火性能を損なうことなく環境に優しいハロゲンフリーのジャケットを採用することです。 一方、スマート グリッドの要件により、分散型温度センシング (DTS) とリアルタイムの動的回線定格が求められ、オペレータは熱過負荷を防ぎながら資産利用率を最大化できます。テクノロジーに関係なく、適切な高電圧電力ケーブルを選択し、厳格な設置およびテスト基準を遵守することが、回復力のある送電網の基礎であり続けます。 .article-section{margin-bottom:40px}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px}.article-section p{font-size:16px;margin-bottom:12px}.article-section ul,.article-section ol{margin-bottom:12px}.article-section ul{list-style-type:disc!important;list-style-position:inside!important}.article-section ol{list-style-type:decimal!important;list-style-position:inside!important;padding-left:0}.article-section li{list-style:inherit!important;font-size:16px;margin-bottom:5px}.article-table{display:table;text-align:center;border-collapse:collapse;width:100%;font-size:16px;margin-bottom:15px}.article-table thead{display:table-header-group}.article-table tbody{display:table-row-group}.article-table tr{display:table-row}.article-table th{display:table-cell;font-weight:bold;border:1px solid #ccc;padding:8px}.article-table td{display:table-cell;border:1px solid #ccc;padding:8px}.article-image{margin:24px 0;text-align:center}.article-image img{max-width:100%;height:auto;display:block;margin:0 auto} .internal-link{color:#2563eb;font-weight:bold;text-decoration:underline} .product-card{margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal} .pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center} .pc-img{width:160px;min-width:160px;height:120px;object-fit:cover;flex-shrink:0;display:block} .pc-img-placeholder{background:#f3f4f6} .pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;justify-content:space-between} .pc-title{font-size:15px;font-weight:600;color:#111;margin:0 0 6px} .pc-desc{font-size:13px;color:#6b7280;margin:0 0 8px;overflow:hidden;display:-webkit-box;-webkit-line-clamp:2;-webkit-box-orient:vertical} .pc-cta{font-size:13px;font-weight:600;margin-top:auto} .pc-inner:hover .pc-title{text-decoration:underline}

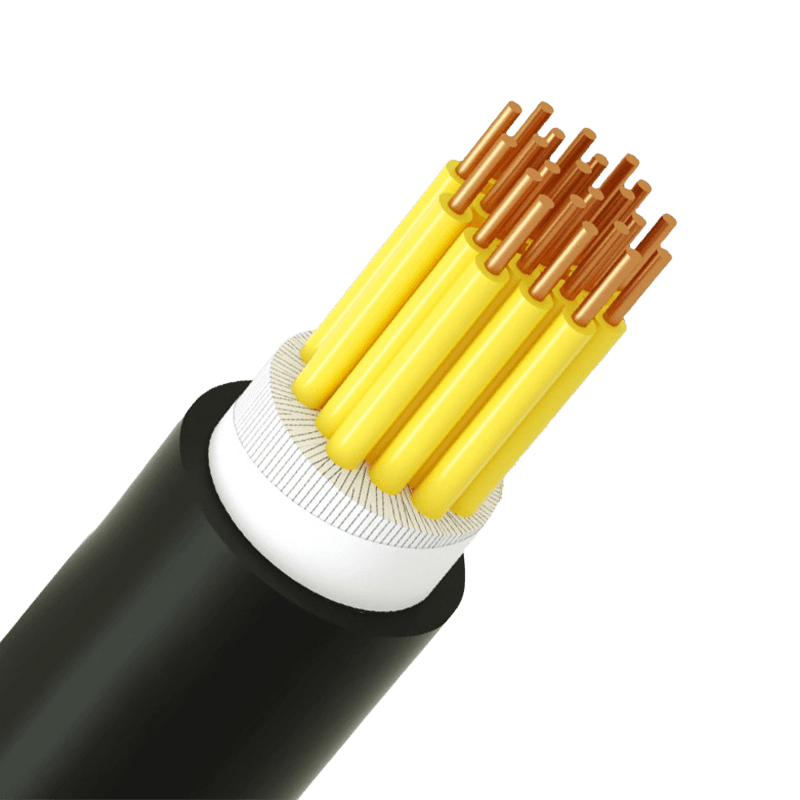

確実な信号伝送の基盤 最新の自動化施設では、信頼性の高い制御ケーブルは日用品ではなく、コントローラー、センサー、アクチュエーター間のあらゆる信号の整合性を保護する重要なコンポーネントです。プラスチック絶縁マルチコア コントロールケーブル 機械的柔軟性、電気絶縁性、長期安定性の最適なバランスを提供することで、産業用配線のバックボーンとしての地位を確立しました。一貫したシステム稼働時間を達成するための直接の答えは、絶縁材料とコアの配置が動作環境に正確に適合するケーブルを選択することにあります。適切に指定された多芯制御ケーブルは、電磁干渉を軽減し、設置を合理化し、プラントフロアの熱的および機械的ストレスに耐え、計画外のダウンタイムを直接防ぎます。 断熱材とその性能への直接的な影響 各導体を覆うプラスチック絶縁体は、信号漏洩や環境攻撃に対する主な防御手段となります。プラスチック絶縁コントロール ケーブルの製造には 3 つの材料クラスが使用され、それぞれが特定のタスクへの適合性を決定する明確な電気的および熱的特性を提供します。 材質 連続温度範囲 主な電気特性と火災特性 PVC -15℃～70℃ 難燃剤。絶縁抵抗 > 10¹²Ω・cm XLPE -40℃～90℃ 低誘電率。優れた耐湿性。難燃性オプションも利用可能 LSZH -20℃～70℃ 煙の排出が少ない。ハロゲンフリー。火災時の有毒ガスを減らす 表：一般的なプラスチック断熱材の特性の比較 ポリ塩化ビニル (PVC) 絶縁 PVC は、そのコスト効率と固有の難燃性により、依然として最も広く使用されている材料です。周囲温度が以下に保たれる乾燥した屋内制御パネルおよび機械の相互接続において信頼性の高いサービスを提供します。 70℃ 。ただし、PVC は氷点下で硬化する可能性があり、強制的に燃焼させると濃い煙と酸性ガスが発生するため、密閉された公共スペースにはあまり適していません。 架橋ポリエチレン (XLPE) 絶縁体 XLPE 絶縁は、ケーブルの熱的および電気的プロファイルを変化させます。ポリマー鎖の架橋により、材料は 200℃ の連続動作温度を獲得します。 90℃ 緊急時の過負荷にも耐えることができます。 130℃ 短期間。誘電率が低いため、長時間の配線での信号の明瞭さが向上し、湿気の侵入に対する耐性があるため、屋外のケーブル トレイ、湿気の多いトンネル、埋設電線管に適したプラスチック絶縁制御ケーブルとなっています。 低スモークゼロハロゲン (LSZH) 断熱材 火災時の人の安全が最優先される場合、LSZH 化合物は必須です。これらの材料は煙の発生を最小限に抑え、腐食性のハロゲンガスを発生しないため、人員の避難が可能になり、敏感な電子機器への二次被害を軽減します。 LSZH ジャケットを備えたプラスチック絶縁制御ケーブルは、多くの場合、トンネル、データセンター、および公共交通信号用に指定されています。 マルチコア構成の重要な役割 多芯制御ケーブルは、共通のシースの下に複数の絶縁導体を束ねているため、配線が大幅に簡素化され、設置面積が削減されます。一般的な構成は次のとおりです。 2コアから最大61コアまで 、7 コア、12 コア、および 24 コアのケーブルは、アナログおよびデジタル信号配信の主力製品です。マルチコア レイアウトの主な利点は次のとおりです。 複数のシングルコアを実行する場合と比較して、ケーブル トレイの混雑と取り付け時間が短縮されます。 コアをペアでツイストしたり、集合スクリーンと重ねたりすると、ノイズ除去が強化され、隣接する電源ケーブルからの電磁界の影響を受けにくくなります。 すべての経路にわたって一貫した電気特性を実現し、並列制御回路で均一な電圧降下と信号タイミングを保証します。 コア数を選択するときの実際的なルールの 1 つは、少なくとも次の点を考慮することです。 20% の予備コア 将来の変更のために。この先見の明により、機器のライフサイクルの後半でセンサーやアクチュエーターを追加するときに、新しいケーブルを引くコストが回避されます。 防火性能および安全基準 産業プラントに設置されている制御ケーブルは火災の危険があるエリアを通過することが多いため、炎の下での制御ケーブルの動作は安全性に直接影響します。 2 つの重要な性能カテゴリにより、火災発生時のケーブルの存続と機能が定義されます。 難燃性 難燃性プラスチック絶縁コントロールケーブルは、外部の炎が取り除かれると燃えなくなるように設計されています。試験基準 IEC 60332-1 単一ケーブルの垂直火炎伝播を評価します。 IEC 60332-3 束ねられたケーブルをカバーします。これらのテストに合格すると、ケーブルが芯として機能せず、ケーブル トレイに沿って火が広がることはありません。重要な回路の場合、各導体の周囲にマイカガラステープ層を組み込んだ耐火設計が採用されています。の下で IEC 60331 テストでは、このようなケーブルは回路の完全性を維持します。 90分 に達する温度で 750℃ 、緊急停止システムと火災警報器の作動を維持します。 ハロゲンフリーと低煙の要求 地下鉄や制御室では、要件が難燃性のみから煙と毒性の制限に移ることがよくあります。 LSZH マルチコア制御ケーブルは、 光線透過率60％以上 煙濃度試験中に避難経路の視認性を確保し、近くの制御パネルの酸性ガス腐食のリスクを軽減します。 長期耐久性のための設置方法 たとえ最高品質のプラスチック絶縁コントロールケーブルであっても、取り扱いが雑だと性能が低下します。取り付け時に機械的制限を遵守すると、シースの電気的特性と物理的完全性の両方が維持されます。 最小曲げ半径を守ってください。これは通常、 全体の直径の6倍 外装されていない多芯制御ケーブル用。曲げがきつくなると、絶縁体に亀裂が入り、コアの配置が崩れる可能性があります。 最大引張り張力を超えないようにしてください。安全な限界は 導体断面積 1 平方ミリメートルあたり 50 N 銅導体用。過剰な力により銅が伸び、高抵抗の薄い斑点が生じます。 振動や連続的な動作がある環境では、加工硬化や最終的なコアの破損を防ぐために、細かく撚られた導体と張力緩和グリップを備えたケーブルを設置してください。 屋外での配線が避けられない場合は、長時間日光にさらされることによる劣化を防ぐために、耐紫外線性の黒色ポリエチレンまたは XLPE の外側シースを備えたケーブルを選択してください。 品質を保証する認証 制御ケーブルのデータシートの性能保証は、検証可能な製造基準によって裏付けられている必要があります。購入前に、多心制御ケーブルの供給元が次のことを保有していることを確認してください。 ISO9001 品質管理の認証、および製品が市場向けに関連する強制承認を取得していること。 CCC認証 または国内生産ライセンス。これらの文書は、ケーブルが絶縁抵抗、耐電圧、火炎伝播、および低温衝撃に関する厳格な型式試験に合格していることを保証します。認定された実験施設と ISO 14001 環境管理システムを運用しているメーカーは、バッチ間の不一致を排除するプロセス主導のアプローチをさらに示しています。 直接の推奨事項として結論としては、ほとんどの一般的な産業用信号回路では、ポリ塩化ビニルまたは LSZH 外装シースを備えた XLPE 絶縁難燃性多心制御ケーブルが最も高い安全マージンを提供します。 PVC 断熱材は、初期コストが予算を左右する温度管理された屋内環境にとって、依然として有力な選択肢です。ケーブルのリストに記載されたテスト レポートを実際の設置条件と照合することは、数十年にわたる制御システムのトラブルのない動作を確保するためにエンジニアが実行できる最も建設的なステップです。

IEC 60331 が他の場所よりもデータセンターで重要である理由 オフィスビル内で燃え落ちた 1 本のケーブルはメンテナンス チケットです。データセンターで同じ障害が発生すると、ラック、列、またはコンピューティングホール全体が停止する可能性があります。この違いが、発火に対する耐性だけでなく、火災時の回路の完全性が標準的なデータセンター設計者が実際に気にする理由です。 データセンター回路の耐火ケーブル要件を専門的に技術的に分析すると、緊急停止システム、消火トリガー、バックアップ電源供給がすべて、周囲が燃えている間も電流を流し続けるケーブルに依存している理由が明らかになります。 IEC 60331 は、特にその機能を検証するために存在しており、そもそもケーブルが発火に耐えることを証明するものではありません。 難燃性と耐火性: 2 つの異なる保証 これら 2 つの用語は調達文書では同じ意味で使用されており、この混同により実際の選択エラーが発生します。難燃性ケーブルは、ケーブル経路に沿った火災の延焼を遅らせ、炎が伝わる距離と、シースから放出される煙や有毒ガスの量を制限します。炎が到達した後もケーブルに電流が流れるかどうかについては何も述べていません。 対照的に、耐火ケーブルは次のように作られています。 回路の完全性を維持する 規定の時間、直接火炎に曝露してください。通常は、テストクラスに応じて 90 ～ 180 分です。データセンターの生命安全回路 (火災警報器、非常照明、排煙) の場合、耐火性が要件となります。難燃性は、一般的な電力およびデータ ケーブルに対する基本的な期待値であり、代替品ではありません。 販売されている製品 当社の難燃性および耐高温性ケーブル製品群 最初のカテゴリ、つまり火炎の広がりと煙の発生が管理のリスクとなる一般回路向けに構築されており、火災時の持続的な回路機能は対象外です。 IEC 60331 が実際にテストする内容 IEC 60331 は、ケーブルのタイプと直径に合わせたいくつかの部分をカバーしています。 IEC 60331-1 は、直径 20mm を超えるケーブルに適用され、定格電圧は最大 0.6/1.0 kV、最低 830°C で火炎と機械的衝撃でテストされます。 IEC 60331-2 は同じ電圧クラスをカバーしていますが、20mm 未満のケーブルが対象です。 IEC 60331-23 はデータ ケーブルに特化しており、IEC 60331-25 は光ファイバーを対象としています。 テスト手順は直接的です。長さ約 1200 mm のケーブル サンプルをガス バーナーの上に取り付け、定格電圧で通電し、一定時間 (通常は 90 分間) 炎にさらします。サンプルは、短絡や断線がなく、全体を通して導通を維持している場合に合格します。これは回路テストの合否を判断するものであり、評価基準ではありません。そのため、ケーブルのデータシートでは IEC 60331 準拠を直接引用しているか、引用していないかのどちらかになります。 一般的な IEC 60331 サブ規格とその範囲 標準 ケーブル径 アプリケーション IEC 60331-1 20mm以上 電源ケーブル、オープンマウント IEC 60331-2 20mm以下 電源ケーブル、オープンマウント IEC 60331-23 該当なし 電気データケーブル IEC 60331-25 該当なし 光ファイバーケーブル 重要なインフラストラクチャ回路の場合、酸化マグネシウム絶縁体と銅の被覆は物理的に燃焼をサポートできないため、一部の規格ではさらに進んで IEC 60331 準拠と鉱物絶縁体を組み合わせています。 重要な回路向けの鉱物絶縁耐火ケーブル オプション は、プロジェクトの仕様で最低限の準拠性評価ではなく、利用可能な最高の整合性評価が要求される場合の通常の参照点です。 高温耐性: 見落とされていた第 2 層 火災試験は、短期間の極端な事象をシミュレートします。しかし、データセンターは、通常の火曜日でも暑い環境、つまり通気性の悪い密集したケーブル トレイ、UPS ユニットの近く、温暖な気候での屋上の導管などを通ってケーブルを配線します。標準の PVC 絶縁ケーブルは、継続的な熱負荷を受けると、ほとんどの人が予想するよりも早く劣化します。絶縁抵抗が低下し、ケーブルの定格寿命が設計値を大幅に下回ります。 高温耐性ケーブルは、耐火性とは別にこの問題に対処します。高い周囲温度 (導体温度が 90 °C ～ 105 °C であることが多い) においても、絶縁破壊が加速することなく連続動作できると評価されています。ケーブルは耐火性がなくても高温耐性がある場合もあり、その逆も同様です。一方を指定しても、もう一方が自動的にカバーされるわけではありません。そのため、データ センターのケーブル スケジュールでは、単一の「耐熱」ラベルが要件をカバーしていると想定せず、両方の定格を個別に記載するのが一般的です。 データセンターのケーブル配線の選択チェックリスト ケーブル スケジュールを最終決定する前に、あらゆる場所で最高仕様のオプションをデフォルトにするのではなく、回路機能を正しい定格に合わせてください。過剰な仕様を指定すると、必要のない保護を追加せずにコストが増加します。 人命安全および緊急回路: 定義された完全性期間を備えた IEC 60331 耐火ケーブルが必要 高密度ケーブル トレイでの一般的な配電: 難燃性、低煙のハロゲンフリー構造を優先します。 UPS、変圧器、または屋上の導管の近くで稼働: 火災試験への準拠だけでなく、継続的な高温定格を確認します。 火災検知システムに接続されたデータおよび制御回路: 一般的な電源ケーブル規格ではなく、IEC 60331-23 への準拠を特に確認してください。 配電層の給電サーバー列については、データセンター設置用の XLPE 絶縁電源ケーブルの選択で、絶縁の選択がメイン フィーダ レベルでの同じ熱と負荷の考慮事項とどのように相互作用するかが取り上げられており、これは上記の耐火性に関する決定と併せて検討する価値があります。 .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

すべてのケーブルが同じように作られているわけではありません — ここから始めてください 間違ったケーブルの選択が購入時に判明することはほとんどありません。それは 6 か月後に、ブレーカーのトリップ、センサー ループの故障、または生産現場のジャケットの溶解として現れます。根本原因はほとんどの場合同じです。購入者が電圧定格だけで選択し、アプリケーション環境を無視したためです。 電気機器ケーブル 送電ケーブルとは異なるカテゴリーです。これらは、家庭用電化製品、産業用機械、自動化パネル、コンピュータ システムなどのデバイスや設備内で接続、制御、信号を送信し、各サブタイプは特定の用途に合わせて設計されています。このガイドは混乱を解消し、実際の要件に適切なケーブルを適合させることができます。 このカテゴリの 5 つのケーブル タイプとその実際の役割 このカテゴリは 5 つの製品ファミリーをカバーしており、それぞれに異なる構造ロジックがあります。 電気機器のケーブルの種類と主な使用例 ケーブルの種類 典型的なコード 主な用途 最大導体温度 屋内固定配線用建物電線 BV (60227 IEC 01) 住宅および商業用の固定配線、照明、コンセント 70℃ 柔軟な接続用の PVC シース ワイヤ RVV 家電製品、セキュリティ システム、軽量ポータブル機器 70℃ オートメーションパネル用のプラスチック絶縁制御ケーブル KVV PLCパネル、リレー制御、モーター制御回路 70℃ 信号伝送用のPE絶縁コンピュータケーブル DJYPVPR / DJYP3VP3 DCS/SCADA システム、計装、EMI に敏感なデータ ループ システム仕様ごと モバイル機器用ゴム被覆フレキシブルケーブル YC 建設工具、ポータブル産業機器、屋外用 ゴムグレードごと BV 建物用ワイヤー (単芯、銅導体、PVC 絶縁体) は、固定配線の主力製品です。最小半径 6 ～ 12D で曲がり、住宅用および商業用サーキットの日常的な要求に対応します。 RVV シース ケーブルは、外側の PVC シースの下に複数の PVC 絶縁コアを束ねており、環境上の特別な要求がなく、多芯の柔軟な接続が必要な場合に標準的な選択肢となっています。 導体と絶縁: 他のすべてを形作る 2 つの決定 このカテゴリー全体で銅が導体として選ばれています。のために 制御、計装、建物の配線に使用される電気機器ケーブル 、高い導電性 (~100% IACS)、柔軟性、およびはんだ付け性の組み合わせにより、アルミニウムは不適格です。アルミニウム導体は、架空送電線や大スパン伝送用に予約されており、繰り返しの屈曲や狭い半径の配線が一般的な機器配線用ではありません。 本当の差別化が起こるのは断熱材です。 PVC は、コスト効率が高く、広く入手可能で、導体温度の定格が 70°C までで、標準的な設置環境に完全に準拠しているため、ほとんどのアプリケーションをカバーします。ゴム (エチレン プロピレンまたは合成エラストマー) は、性能エンベロープを機械的弾性の方向にシフトします。YC ゴム被覆ケーブルは合成エラストマー SE4 タイプのシースを使用しています。建設およびモバイル産業用途では、ケーブルが連続的な曲げ、摩耗、および PVC ジャケットでは長期間耐えられない屋外暴露にさらされるためです。コンピューター ケーブルに使用される PE 絶縁は、マルチペアの計測ループで信号の完全性を維持する優れた誘電特性という別の側面を追加します。 製品コードの読み方 – 実践例 ケーブル指定コードは、システムを理解するまでは難解に見えます。製品群の 2 つの実際の例がそれを明確に示しています。 IA-DJYPVPR 300/500V 12×2×1.5 — 本質安全防爆 (IA)、PE 絶縁、個々の裸銅線シールド (YP)、全体の裸銅線シールド (R)、PVC シース (V)、300/500V 定格、12 ツイストペア、1.5 mm² 導体断面積。これは、EMI の高いプロセス制御環境向けに構築された完全にシールドされたコンピュータ ケーブルです。 DJYP3VP3 300/500V 8×2×2.5 — 同様の構造ですが、個々のペアのスクリーニング (P3) と全体のシールド (P3) の両方に、裸の銅線の代わりにアルミニウムとプラスチックの複合テープが使用されています。ノイズ環境に対して複合テープシールドで十分な用途ではコストが低くなります。 KVV — 銅導体、PVC 絶縁体、ポリプロピレン充填ロープ、CPP テープ バンド、PVC シース。導体温度上限：70℃。固定パネル配線用の標準プラスチック絶縁制御ケーブル。曲げ半径 6 ～ 12D。 電圧定格 (ほとんどのコンピューターおよび制御ケーブルの場合は 300/500V、BV 建物のワイヤーの場合は 450/750V) により、最大連続動作電圧がわかります。ケーブルの定格 Uo/U ペアに対するシステムの公称電圧を常に確認してください。最初の図は相間電圧、2 番目の数値は相間電圧です。 シールド: 必要な場合とどのタイプを指定するか 可変周波数ドライブ、モーター、またはスイッチング装置の近くで動作する制御回路および計装ループは、信号の読み取り値を損ない、誤ったトリップを引き起こす電磁干渉を拾います。シールドはエンジニアリング上の修正ですが、すべてのシールド設計が同等に機能するわけではありません。 裸銅線編組シールド (IA-DJYPVPR など) は、より高い機械的耐久性とより優れた低周波カバレッジを提供します。アルミニウムとプラスチックの複合テープ (DGYP3VP3 など) は、要求の少ない環境向けにコスト効率の高い高周波シールドを提供します。最も要求の厳しい DCS/SCADA の設置では、個別のペアのスクリーニングと全体のシールド (12×2×1.5 コンピュータ ケーブルで使用されるアプローチ) により、ペア間のクロストークとコモンモード干渉の両方を同時に排除します。信号ケーブルが電源ケーブルとトレイを共有している場合、個々のペアのシールドはオプションではありません。それがベースラインです。 基準: サプライヤーと契約する前に確認すべきこと この製品カテゴリの大部分は 2 つの規格によって管理されています。 IEC 60227 は、最大 450/750V 定格の PVC 絶縁ケーブルを対象としており、導体抵抗の制限、絶縁体の厚さ、電圧試験方法、およびマーキング要件を指定しています。 BV ビルディング ワイヤー (60227 IEC 01 の名称で販売) と RVV シース ケーブルは両方ともこの規格の範囲に含まれます。 GB 規格 (中国の国内同等規格) は、ほとんどのパラメータにおいて IEC と緊密に一致していますが、地域に合わせたテスト手順が含まれています。 GB 準拠が必要なプロジェクトの場合は、IEC だけでなく GB 認定のテスト レポートを依頼してください。 メーカー側の ISO 9001 認証は、プロセス管理が実施されていることを確認しますが、製品の認証ではありません。 要求すべき重要な書類は、製品テストレポートと CCC 証明書です。 中国市場に販売されるケーブル向け。輸出の場合は、製品がどの特定の IEC 部品番号に準拠しているかを確認し、それをサポートするサードパーティのテスト データを要求します。これを躊躇するサプライヤーは、再検討する価値のあるサプライヤーです。 右を選択する 電気機器のケーブル アプリケーション (電源、制御、信号) は何ですか?動作環境 (温度、湿度、機械的ストレス、EMI) は何ですか?負荷電流にはどのような導体断面積が必要ですか?そして、あなたのプロジェクトを管理するのはどの標準ですか?これら 4 つを順番に実行すると、製品仕様の大部分がそれ自体で記述されます。 .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

データセンターで火災が発生し、単一の電源回路が破壊されると、数時間のダウンタイムと数百万ドルの損失が連鎖的に発生する可能性があります。しかし、非常用電源、火災警報器、バックアップ照明を接続するケーブルは、依然として重要インフラ設計において最も仕様が不十分な要素の 1 つです。正しい選択 IEC 60331 難燃性ケーブル これは単なるコンプライアンスのチェックボックスではなく、制御されたシャットダウンと致命的な障害の違いです。 IEC 60331 と IEC 60332: 区別が重要な理由 エンジニアは難燃性と耐火性を混同することがよくあり、その結果は深刻になる可能性があります。 IEC 60332 が規定 火炎伝播 — 火災がケーブルに沿ってどの程度延焼するか。 IEC 60331 が規定 回路の完全性 — 火災時にケーブルが電力を供給し続けるかどうか。 IEC 60331-21 では、低電圧ケーブル (定格 ≤0.6/1.0 kV) は、少なくとも 90 分間、少なくとも 750 °C の火炎温度で継続的な電気機能を維持する必要があります。より要求の厳しい IEC 60331-1 では、機械的衝撃を同時に加えながら、これを少なくとも 830 °C まで拡張します。この条件は、燃えた天井がケーブル上に崩壊することをシミュレートします。非常用発電機、UPS バイパス回路、および避難システムが火災の初期段階から生き残る必要があるデータセンターの場合、IEC 60331 準拠のケーブルのみが必要な保証を提供します。詳細なテスト要件は、国際電気標準会議の公式標準リポジトリによって公開されています。 構造仕様書が実際に伝えること ケーブルのデータシートを理解することは、実際のパフォーマンスを評価する最も早い方法です。以下の表は、Huapu の構造パラメータをまとめたものです。 高温耐性ケーブル 、データセンターの電力アプリケーションの全範囲をカバーします。 Huapu難燃性耐火ケーブル（ZN-YJVシリーズ）の構造パラメータ コンポーネント オプション・仕様 指揮者 Cu / 裸 Cu / 錫メッキ Cu / Al / CCA 耐火層 マイカテープ / セラミックシリコンテープ / ガラス繊維テープ / 2層マイカテープ 絶縁 XLPE / PVC / FR-PVC / LSZH / EPR / シリコーンゴム シース LSZH ポリオレフィン / FR-PVC / PUR / XLPE / シリコーンゴム / CPE 最大導体温度 90 ～ 250 °C (XLPE/EPR: 90 ～ 105 °C; シリコーン: 180 ～ 250 °C) 断面範囲 1.5 ～ 400 mm² (AWG 16 ～ 1000 kcmil) コア構成 1 ～ 5 コア (最大 37C のマルチコアが利用可能) FR標準 IEC 60332-1 / -3 (A/B/C/D) / BS 6387 (CWZ) / EN 50200 耐火層は、IEC 60331 準拠のケーブルの構造の中心です。マイカテープは、現実的な建物火災温度をはるかに上回る 1000 °C を超えても断熱特性を維持するため、マイカテープが最も一般的に選択されます。二重層マイカテープ構造は、耐火性と機械的衝撃耐性の両方が同時に必要とされる場合に使用されます (IEC 60331-1 / BS 6387 CWZ 定格の設置)。 シリコーンゴム断熱材のバリエーションでは、最大連続動作温度が 180 °C に達するため、火災が発生する前に周囲温度がすでに高温になっているボイラー室、発電機ホール、ホットアイル廊下での好ましい選択肢となっています。 データセンターインフラストラクチャに適切な耐火ケーブルの選択 データセンターのケーブルの選択には、耐火性能クラス、シースの材質、および物理的な配線の制約という 3 つの並列基準が含まれます。どれか一つでも間違えると、安全上のギャップが生じたり、不必要なコスト超過が生じたりします。 防火性能クラス: 非常用発電機のフィーダおよび UPS 入力回路には、IEC 60332 難燃性だけでなく、IEC 60331 耐火性も必要です。火災警報ループと避難照明回路も同じ要件に該当します。サーバー ラック間の標準的な配電ケーブルと IT 電源ケーブルには通常、IEC 60332-3 (束ねられたケーブルの難燃性) が必要ですが、回路の完全性は必要ありません。 シース材質： 限られた換気を備えた密閉されたサーバー ルームには、LSZH ケーブル シースが義務付けられています。 PVC シースは燃焼中に塩化水素を放出します。塩化水素はサーバーのハードウェアを腐食し、人体に有毒です。 LSZH ポリオレフィン シースは煙の発生を最小限に抑え、ハロゲン酸を発生しません。これは、人口が密集したデータ ホールでは重要な要素です。 物理ルーティング: Huapu の非外装耐火ケーブルの曲げ半径は、外径の少なくとも 12 倍でなければなりません。外装または銅テープでシールドされたタイプには 15 倍が必要です。配線スペースが限られている高密度ケーブル トレイでは、このパラメータはレイアウト設計に直接影響します。敷設温度 0 °C までの動作定格を備えたケーブルは、寒冷地のデータセンターや、ケーブル経路を周囲温度近くに保つ高出力冷却システムを備えたデータセンターにも推奨されます。 調達チームが指定する 耐火ケーブル データセンター ソリューションは、製品証明書とともにサードパーティのテストレポート (SGS、TÜV、または CNAS) を要求する必要があります。 IEC 60331 への適合を自己宣言しただけでは、ほとんどの管轄区域における保険引受および地方消防当局の承認には不十分です。 耐火性能を維持する設置方法 完全に準拠したケーブルであっても、正しく取り付けられなかった場合は、防火上の利点が失われます。パフォーマンスに直接影響を与える 4 つの実践方法: 高温時の構造の安定性を高める耐火コーティングを施した金属トレイを使用して、緊急回路を専用のケーブル トレイに配線します。IT ケーブルや一般の電源ケーブルから隔離されます。 トレイが混雑しすぎないようにします。束になると熱放散が減少し、通常の動作中に持続する熱応力によって、火災が発生する前に難燃性シースが劣化する可能性があります。 防火区画の壁の貫通部に防火壁または保護導管を設置します。周囲の構造が先に故障すると、ケーブルの性能は無効になります。 冷却システム制御やバックアップ電力伝送スイッチに電力を供給する回路など、最も重要度の高い回路については、次へのアップグレードを検討してください。 鉱物絶縁耐火ケーブル 優れた機械的堅牢性と、極端な条件下でも 3 時間を超える連続動作を実現します。 コストとリスクのバランスをとる IEC 60331 準拠のケーブルは、マイカテープ層、特殊な絶縁化合物、およびより厳格なサードパーティのテストにより、標準の難燃性タイプよりもコストが高くなります。このプレミアムは、非常用電源、火災検知、避難システム、人命安全負荷など、火災時の回路の継続性が機能要件となる場合にのみ正当化されます。 実践的なアプローチ: データセンターの回線を重要度ごとにゾーン分けします。安全システムのフィーダおよび非常用発電入力に完全な IEC 60331 仕様を適用します。通路内の IT 配電には IEC 60332-3 / LSZH ケーブルを使用してください。この段階的な戦略により、施設内のすべてのケーブルにわたって耐火構造を指定することなく、法規制への準拠が実現します。 ケーブルの選択は、単に調達を決定するだけではありません。データセンターにとって、これはリスク管理上の決定であり、それを正しく行うには、各規格の要件を正確に理解し、その要件をケーブルが実際に敷設されている場所に一致させることから始まります。 .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
