XLPE絶縁ケーブルの寿命はどれくらいですか?

架橋ポリエチレン (XLPE) 絶縁ケーブルの設計寿命は、通常 20 ～ 30 年です。しかし、実際の運用においては、現代の機器の物理的な耐用年数は XLPEケーブル 最大負荷制限で長期間使用されず、極度の環境損傷から保護されている限り、耐用年数は 40 ～ 60 年に達します。 90℃の定格動作温度において、絶縁材料は高い絶縁耐力を維持します。ただし、動作温度が 95 °C ～ 105 °C の間に上昇すると、ケーブルの期待寿命はわずか 7 ～ 30 年に急減します。

XLPE ケーブルは、その優れた電気絶縁特性、極めて低い誘電損失、優れた耐熱性、および高い機械的強度により、中電圧、高圧電圧、超高圧電力網の中核バックボーンとなっています。ケーブルの寿命は、温度、電界、湿度 (水トリー効果)、および機械的ストレスによって決まる動的劣化関数です。

コア寿命データと国際規格

• 設計ベースライン: IEC 60502 などの国際規格では、XLPE ケーブルの最大許容連続導体動作温度を 90°C と厳しく規定しています。この閾値は高分子ポリマーの熱酸化劣化速度に基づいて設定されます。
• 温度制限: XLPE ケーブルの許容緊急過負荷温度は 105°C ～ 130°C の範囲ですが、短絡時に耐えられる瞬間温度は最大 250°C (5 秒を超えない期間) に達することがあります。
• 実際の耐用年数: 標準動作温度 90°C では、XLPE 素材の予想寿命は 40 ～ 60 年です。実際のアプリケーションでケーブルが部分負荷条件下で一貫して動作する場合 (たとえば、導体温度が約 70°C に維持される場合)、ケーブルの実際の寿命は 50 年のマークを軽く超える可能性があります。

XLPE ケーブルのコアの老化メカニズム

ケーブル絶縁の劣化は不可逆的な物理的および化学的プロセスであり、絶縁耐力の低下につながります。主なメカニズムは、次の 4 つのストレスによって引き起こされます。

• 熱老化: 高温に長期間さらされると、熱酸化劣化が起こります。肉眼的には、これは材料の脆化として現れ、破断伸び (EAB) と引張強度が大幅に低下します。工学的評価では、EAB が初期値の 50% に低下すると、材料の「物理的寿命の終わり」とみなされます。
• 電気的経年劣化: 絶縁層内の微細な欠陥（ボイドや不純物など）は電界歪みを引き起こし、部分放電（PD）を引き起こします。時間の経過とともに、電気腐食は「電気トリーイング」を形成し、最終的には絶縁層を貫通し、壊滅的な故障につながります。高電圧直流 (HVDC) アプリケーションにおける空間電荷の蓄積も、電界歪みを悪化させます。
• ウォーターツリーイング: これは、湿った環境における「目に見えない殺人者」です。交流電界の作用下で、水分が絶縁体内の微細な欠陥に侵入し、水で満たされた微小な空隙の樹状ネットワークを形成します。これにより、絶縁体の全体的な耐電圧能力が大幅に低下します。
• 機械的および化学的ストレス: 設置中に最小曲げ半径要件を遵守しないと（機械的疲労）、微細な空隙が拡大し、部分放電や水トリーの発生が大幅に促進されます。さらに、海洋環境中の塩化物イオンなどの陰イオンは高温で化学劣化を引き起こし、XLPE の体積抵抗率の急激な低下を引き起こす可能性があります。

寿命予測と高度な診断方法

残存耐用年数 (RUL) を正確に見積もるために、業界では次の数学モデルと非破壊検査技術が採用されています。

数学モデル

• 熱寿命予測モデル: アレニウス方程式に基づく。このモデルは、温度と寿命の間に指数関数的な関係があることを明らかにしています。温度が 10°C 低下するごとに、熱老化寿命は 2 倍になります。
• 電気的ストレス寿命モデル: 逆電力モデル (IPM) に基づいています。その重要なパラメータである電圧耐久係数 (VEC) は、電気的経年劣化に対する材料の耐性を測定します。高品質の XLPE 材料の VEC は通常 15 ～ 30 です。

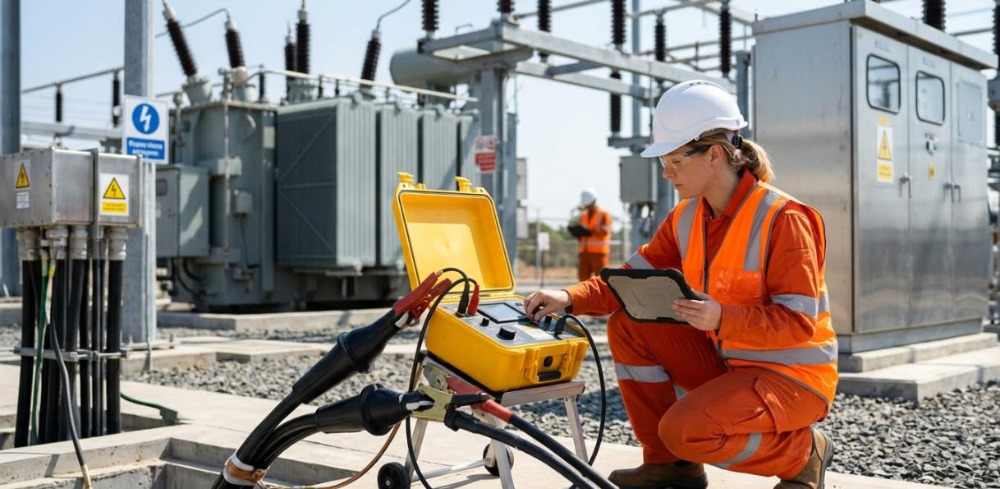

診断法の進化

• DC Hipot (直流高電位試験): これは現在では時代遅れであり、非常に破壊的です。高い DC 電圧は、XLPE 絶縁体内に「空間電荷」を蓄積します。 AC 動作が再開すると、重畳された電界により脆弱な絶縁層が瞬時に破壊される可能性があります。
• VLF (超低周波) テスト: 業界で推奨される代替品。超低周波 (0.1 Hz) AC 電源を使用するため、空間電荷効果を回避しながら、制御されたテスト中に深刻な劣化した欠陥を安全に破壊します。
• タンデルタ (誘電損失角正接) 診断: XLPE ケーブルの水トリー劣化と湿気の侵入を評価するための「ゴールド スタンダード」。試験電圧の上昇に伴う損失値の非線形増加 (「チップアップ」効果) を測定することにより、経年劣化の深刻度を正確に定量化します。
• 部分放電 (PD) モニタリング: 絶縁層内の微細な欠陥 (接合部の空隙やシールド層の損傷など) を正確に特定するために使用されます。

XLPE ケーブルの寿命を延ばすためのエンジニアリング実践と品質保証

XLPE ケーブルの 50 年以上の耐用年数を達成するには、製造から運用までの包括的な品質管理が必要です。

• 製造における究極の制御とプレミアム素材の選択

高純度の材料を使用し、超クリーンな環境で製造する必要があります。

三重押出プロセスの実装により、導体シールド、XLPE 絶縁層、絶縁シールド間の原子レベルの結合が確保され、部分放電を引き起こす可能性のある層間のエアギャップが完全に排除されます。

耐樹木性 XLPE (TR-XLPE) 素材と包括的な止水設計 (縦方向の止水糸/テープ、放射状の止水シース) を利用して、外部の湿気を完全に遮断します。

• 準拠した設置と機械的保護

絶縁層の微小亀裂を防ぐために、曲げ半径 (外径の 10 ～ 15 倍以上) と引張張力を厳密に制御する必要があります。

ジョイントと終端は、ケーブル ラインの中で最も脆弱な部分です。それらの製造は、不純物の混入を避けるために、比較的乾燥したほこりのない環境で実行する必要があります。

• 動作環境の最適化と熱管理

熱の放散を促進し、熱の蓄積を防ぐために、ケーブル間に適度な間隔を維持してください。

長時間の全負荷動作を避けるために、適切な電流マージンを残してディレーティング動作を採用することをお勧めします。

スイッチング過電圧や落雷によって引き起こされる高周波電圧スパイクを吸収するために、信頼性の高いサージプロテクター (避雷器) を設置してください。

よくある質問:

Q1: 最新の電力システムでは、なぜ従来の PVC ケーブルではなく XLPE ケーブルが広く使用されているのですか?

答え: XLPE (架橋ポリエチレン) は三次元網目構造の熱硬化性構造を特徴としており、PVC (最高 70 °C) をはるかに上回る最高 90 °C までの連続動作温度が可能です。さらに、XLPE は高い絶縁耐力、低い誘電損失を誇り、燃焼時に有毒なハロゲンガスを発生しません。寿命と電気的性能の両方において、PVC ケーブルよりも総合的に優れています。

Q2: XLPE ケーブルの最高使用温度は 90°C です。時々この温度を超えると、ケーブルがすぐに焼き切れてしまいますか?

答え: すぐには燃え尽きませんが、熱老化が促進されます。国際規格では、最大 105°C、さらには 130°C までの短期緊急過負荷が許可されています。ただし、アレニウスの経年変化モデルによると、温度が定格値を 10℃超えるごとに、断熱層の劣化速度は 2 倍になります。長期間の過熱動作により、ケーブルの総寿命が大幅に短くなります。

Q3：「ウォータートリーイング」とは何ですか？どうすれば防止できますか？

答え: 水トリーとは、水分が絶縁体の微視的欠陥に侵入して形成される微小空隙の樹状ネットワークであり、XLPE ケーブル内の交流電界と湿潤環境の複合作用により継続的に広がります。防止方法には、止水設計 (放射状止水シースや縦方向止水糸など) の利用、難燃性材料 (TR-XLPE) の使用、設置中にケーブルの外側シースに傷がつかないようにすることが含まれます。

Q4: 長年使用されているケーブルの絶縁状態を検査したい。標準の DC Hipot テスターを使用できますか?

答え: 絶対に違います。 XLPE ケーブルに対する従来の高電圧 DC テストの実行は非常に破壊的です。高い DC 電圧は絶縁体内に「空間電荷」を蓄積します。テスト後に AC 電源が回復すると、絶縁層は通常どおり動作し続けていたはずですが、瞬間的な破壊を非常に受けやすくなります。

Q5: DC Hipot テストを使用しない場合、XLPE ケーブルの劣化の程度を科学的に評価するにはどうすればよいですか?

答え: 業界標準では、超低周波 (VLF、0.1 Hz) AC 耐電圧テストとタンデルタ (誘電損失角正接) 診断を組み合わせて使用することを推奨しています。 VLF テストは有害な空間電荷を生成しません。一方、タン デルタ テストは、さまざまな電圧での漏れ電流の非線形増加特性 (チップアップ) を測定することにより、ケーブル内の水トリーの深刻度を正確に定量化できるため、予防交換の計画に役立ちます。
