ケーブル命名ロジック: 世界的な地域差の分析と主流の識別システムの解読

ケーブルを選ぶときや設計するとき、「YJV」「NA2XY」「THHN」などの文字の組み合わせで迷ったことはありませんか？これらのコードはランダムではありません。これらは、導体材料、絶縁構造、シースの性能、さらにはアプリケーションシナリオまでをカプセル化した中核となる「技術識別カード」です。世界的には、技術の伝統、標準システム、エンジニアリングのニーズの違いにより、さまざまな独自の命名ルールが登場しています。これらの「技術方言」を理解することは、正確なケーブル選択を保証し、エンジニアリング プロジェクトにおける国際的な技術調整を達成するために非常に重要です。

1. 国際的な主流の命名システム: シナリオベースで専門的な「技術言語」

1.1 中国システム (GB 標準): 厳密な階層型「エンジニアリング ロジック メソッド」

中国のケーブル モデルは、「導体 - 絶縁体 - 内部シース - 外装 - 外部シース」という階層コーディング ルールに厳密に従っています。これは論理的に明確で、エンジニアリングにとって迅速な解釈が容易で、大規模な送電網や建設プロジェクトに完全に適合しています。

代表的なデコード例：YJV22-0.6/1kV

• YJ: 架橋ポリエチレン (XLPE) 絶縁体 (Y は XLPE を表し、J は絶縁材料と関連付けられることが多い)
• V：ポリ塩化ビニル（PVC）シース
• 22：最初の「2」は二重スチールテープ装甲を示し、2番目の「2」はPVCアウターシースを示します
• 通常、銅導体は省略されますが、アルミニウム導体には「L」のマークが付けられます（例：YJLV22）。

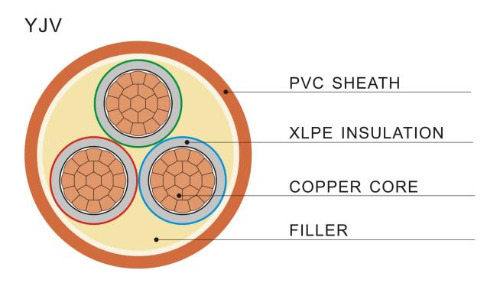

上の画像は、YJV シリーズ ケーブルの典型的な断面構造を明確に示しています。銅導体、XLPE 絶縁体、フィラー、PVC シース、外装層です。

1.2 欧州制度（IEC/VDE）：簡潔かつ効率的な「材料略称法」

欧州諸国は、簡潔なコードを持つコア資料の直接の略語を使用することを好み、EU CPR 規制とのシームレスな統合を重視しています。

典型的なデコード例: NA2XY

• N：規格に準拠したケーブル（Norm）
• A: アルミニウム導体
• 2X: 架橋ポリエチレン (XLPE) 絶縁体 (2X は XLPE の固有の識別子です)
• Y: ポリ塩化ビニル (PVC) シース もう 1 つの一般的な例は「H07V-K」です。H は調和規格、07 は 450/750V の電圧定格、V は PVC 絶縁、K はフレキシブル導体の固定を表します。

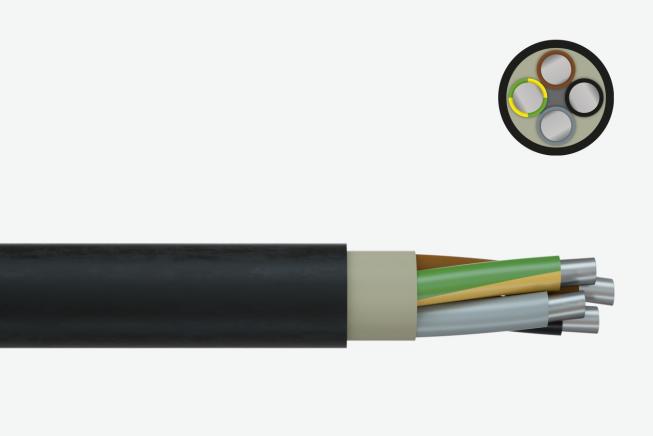

上の画像は、アルミニウム コア XLPE 絶縁 PVC シースの古典的な組み合わせである NA2XY ケーブルの断面と構造図を示しています。

1.3 米国制度（UL/NEC）：性能重視の「機能認証方式」

米国のネーミングは、耐熱性や耐火性などの重要な指標を直接反映する「安全性能ラベル」のようなもので、厳格な NEC 規制と保険責任システムに役立ちます。

典型的なデコード例: THHN

• T: 熱可塑性絶縁体 (通常は PVC ベース)
• HH：高耐熱性（90℃）
• N：ナイロンシース

さらに、耐火性評価 (CM、CMR、CMP など) も示されており、市場へのアクセスと火災安全性が強調されています。

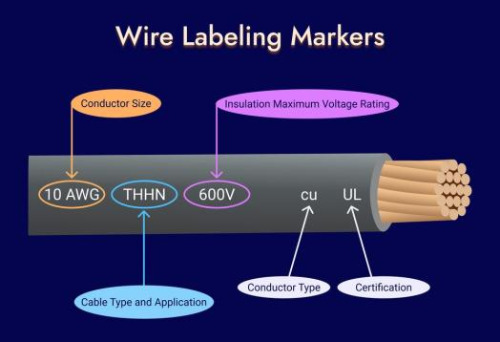

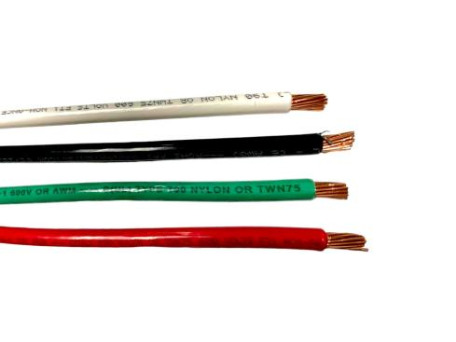

上の画像は、現場での迅速な識別を容易にする、THHN ワイヤの一般的なマーキング方法と色分けを示しています。

1.4 中東および東南アジア: 国際規格の「ハイブリッド適用」の実践地域

中東 (サウジアラビアやイラクなど) でのプロジェクトでは、多くの場合、IEC と BS/VDE への二重準拠が必要であり、難燃性と耐高温性についてさらに厳しい要件があります。東南アジア (シンガポールやベトナムなど) では IEC を青写真 (CP5、TCVN など) として使用しており、ハイエンド プロジェクトでは IEC/BS を直接指定することが多く、特に LSZH の低煙とハロゲンフリーの特性が強調されています。

2. 基本的な違い: 地域のシナリオと基準への正確な適応

中国システム: 明確な階層レベルと簡単なバッチ管理により、「迅速な設計の標準化された調達」のエンジニアリング リズムを提供します。

• 欧州システム: 統一された市場と規制の連携に根ざし、最小限のコーディングを追求します。
• 米国のシステム: 商業保険と法文化に由来し、「証明可能なパフォーマンス」を強調します。
• 中東/東南アジア: 国際 EPC (設計、調達、建設) モデルに基づく標準統合分野であり、製品が「複数標準化」されることが求められます。

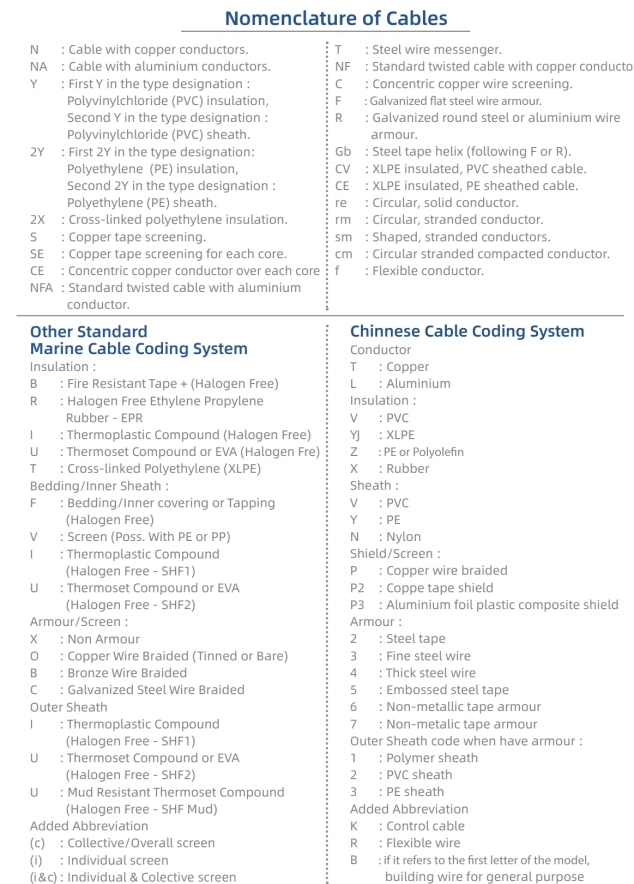

一般的なケーブルコーディングの早見表:

3. ケーブル選択の間違いを回避: Huapu ケーブルは正確なマッチングを提供します

命名規則を理解することは最初のステップにすぎません。さらに重要なのは、ケーブルをプロジェクトの電圧、設置環境、防火要件、予算、その他の要素に適合させることです。完全な型式テストと第三者認証に合格した製品を優先することをお勧めします。

裸線を含むあらゆるケーブルをカバーします。 電源ケーブル 、制御ケーブル、および特殊ケーブル。 YJVシリーズ電源ケーブル、KVV制御ケーブル、低煙ハロゲンフリーケーブルWDZ-YJY、難燃性ケーブルZR-YJV、また、さまざまな導体形状（丸形、扇形、波形）に適応したカスタマイズ製品など、建設、産業、通信などのさまざまなシナリオのニーズに正確にマッチします。

プロジェクトのケーブル選択について心配する必要はもうありません。 Huapu Cables は完璧な組み合わせを見つけるお手伝いをします。下のリンクをクリックしてカスタマイズされた選択ソリューションを入手し、プロのケーブルでプロジェクトを保護してください。
