H1Z2Z2-K と PV1-F ソーラー ケーブル: 技術比較およびアプリケーション ガイド

太陽光発電 (PV) システムでは、DC ケーブル システムの安全性、効率性、長期的な信頼性において重要な役割を果たします。したがって、正しいソーラー ケーブルを選択することは、設計上の選択であるだけでなく、コンプライアンスとリスク管理の決定でもあります。この記事では、最新の H1Z2Z2‑K 太陽光発電ケーブルと、太陽光発電設備で広く使用されている以前の PV1‑F タイプとの技術的な比較を提供します。

エグゼクティブサマリー

H1Z2Z2‑K ソーラー ケーブルは、欧州規格 EN 50618 に従って設計されており、技術的には IEC 62930 にも準拠しています。最新の太陽光発電システム、特に 1500 V DC 設備をサポートするために開発されました。 PV1‑F ケーブルは通常、TÜV 2 PfG 1169/08.2007 認証要件に従って製造されており、元々は初期の 1000 V DC 太陽光発電システム用に設計されました。

太陽光発電所がシステムバランス (BOS) コストを削減するために高電圧アーキテクチャに移行しているため、H1Z2Z2‑K は新規設置に推奨されるソリューションとなっています。

主な技術的な違い

1. 定格電圧

実用規模の太陽光発電所は、1500 V DC システムを使用して建設されることが増えています。これは、高電圧ストリングにより電流レベルが低下し、銅の使用量、設置コスト、電力損失が削減されるためです。

H1Z2Z2‑K ケーブルは通常、1.5 kV DC 太陽光発電システム用に定格されています (システム設計電圧では、メーカーの仕様に応じて特定のテスト条件下で最大約 1.8 kV まで許容されることがよくあります)。そのため、最新の高電圧太陽光発電設備に適しています。

PV1‑F ケーブルは通常、最大 1000 V DC の太陽光発電システム向けに設計されているため、新しい 1500 V システムの設計要件を満たさない場合があります。

2. 絶縁体およびシースの材質

どちらのタイプのケーブルも通常、架橋ポリオレフィン絶縁材料 (XLPO または XLPE と略されることが多い) を使用します。ほとんどの最新の設計では、これらの材料はハロゲンフリーかつ低煙 (LSZH) であり、防火性と環境性能が向上しています。

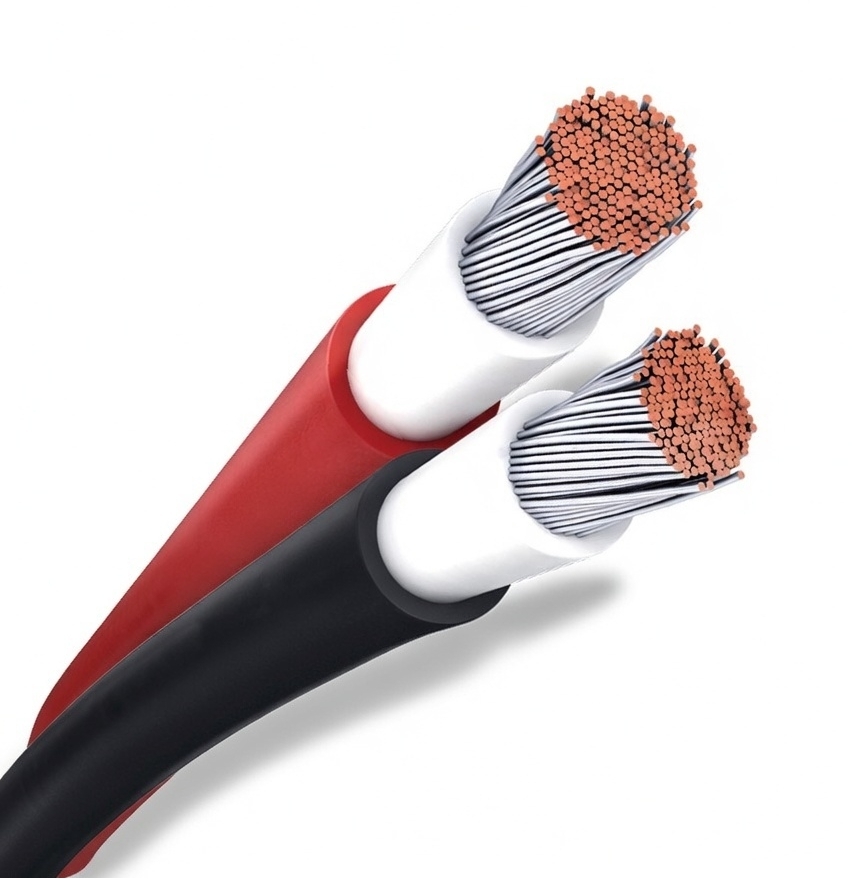

H1Z2Z2‑K ケーブルは通常、長期の紫外線暴露、耐オゾン性、過酷な屋外環境向けに特に最適化された二層架橋絶縁体とシースを備えています。

3. 耐水性と環境保護

H1Z2Z2‑K ケーブルは、湿気、紫外線、オゾン、風化に対する強力な保護など、高レベルの耐環境性を備えて設計されています。一部のメーカーは、設置基準で定義されている高耐水性レベルに従ってこれらのケーブルを分類しています (テスト条件やメーカーの文書に応じて AD7 または AD8 など)。

実際的には、これはケーブルが水上太陽光発電所や頻繁な雨にさらされる設備などの非常に湿った環境に耐えられることを意味します。ただし、恒久的な浸水性能は、特定のメーカーの認定および設置ガイドラインを通じて常に検証する必要があります。

PV1‑F ケーブルは屋外でも優れた耐久性を備えていますが、通常、極度に湿った環境や機械的に厳しい環境ではパフォーマンスマージンが低くなります。

4. 機械的強度と取り付け

H1Z2Z2‑K ケーブルは、PV1‑F と比較してシースの堅牢性と機械的耐久性が向上するように設計されています。これにより、要求の厳しい設置環境により適したものになります。

保護導管またはケーブル トレイの使用がベスト プラクティスとして推奨されていますが、適切な機械的保護と地域の電気規制に従っている場合、H1Z2Z2‑K ケーブルは特定の直接埋設または過酷な屋外条件に設置できます。

PV1‑F ケーブルは通常、より制御された設置条件を必要とするため、機械的に要求の厳しいレイアウトではあまり使用されません。

5. 温度性能と寿命

最新のソーラー ケーブルの一般的な動作温度範囲は、通常の動作条件下で約 -40 °C ～ 90 °C ですが、導体と絶縁の設計によっては、より高い短期温度許容差が生じます。

EN 50618 規格に基づいて設計されたソーラー ケーブルは、通常、適切な設置および動作条件下で約 25 年の耐用年数になるように設計されており、これは太陽光発電モジュールの予想寿命と一致しています。

結論

PV1‑F ケーブルは、初期の太陽光発電導入において重要な役割を果たし、今でも多くのレガシー システムに存在しています。ただし、H1Z2Z2‑K ケーブルは、その高電圧機能、改善された耐環境性、およびより強力な機械的性能により、最新の太陽光発電設備に推奨されるソリューションとなっています。

販売代理店、EPC 請負業者、太陽光発電開発業者にとって、H1Z2Z2‑K ケーブルを指定することは、現在の太陽光発電システム設計との互換性と長期的なプロジェクトの信頼性を確保するのに役立ちます。
