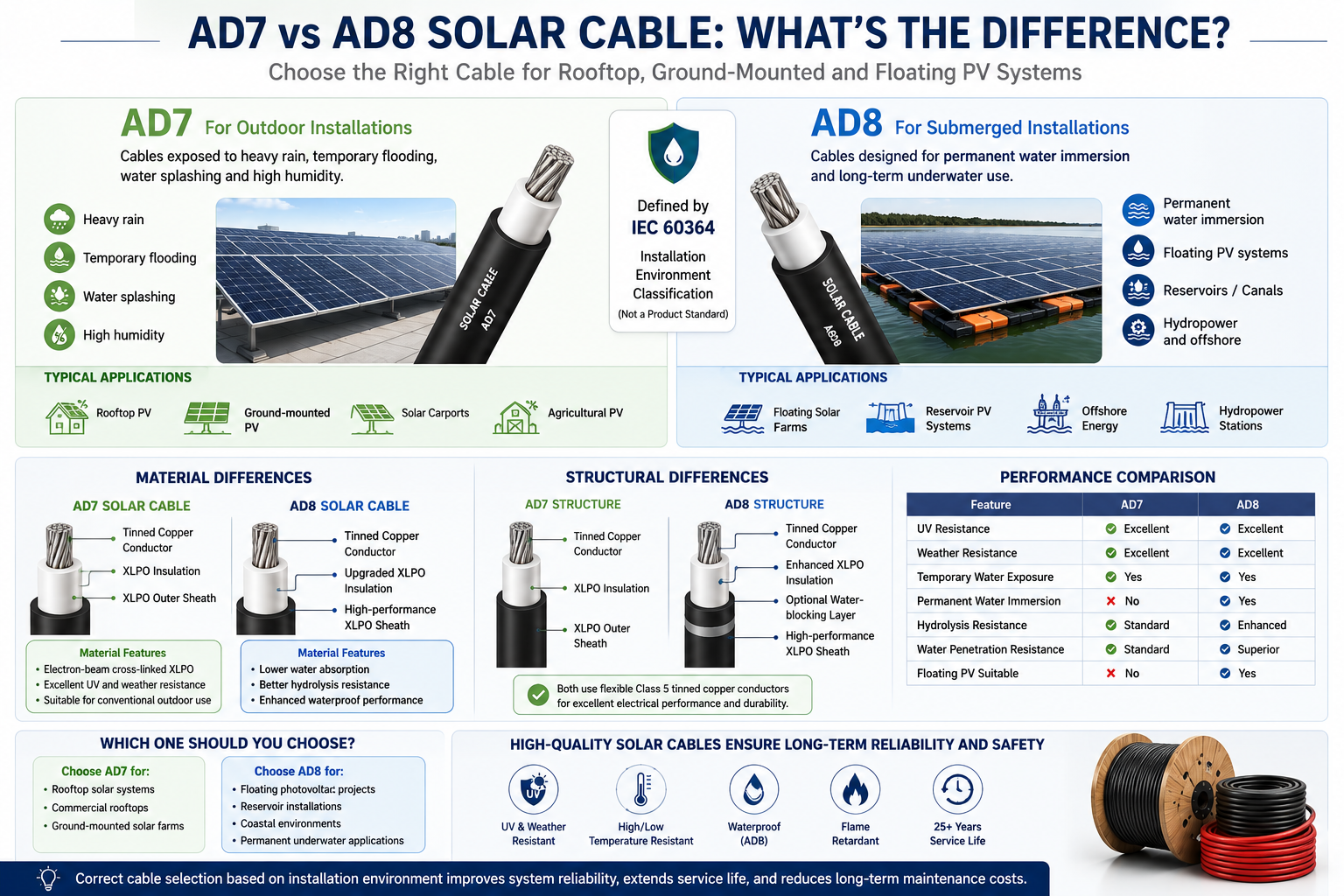

はじめに 世界の太陽光発電 (PV) 産業が拡大し続ける中、太陽光発電システムの安全性、信頼性、長期性能を確保する上で、太陽光発電ケーブルの性能が重要な役割を果たしています。 最新の PV ケーブルは、次のような環境に継続的にさらされながら 25 年以上動作すると予想されます。 紫外線 大雨 温度変動 機械的応力 屋外の気象条件 近年では、 AD7 そして AD8 は、ヨーロッパの太陽光発電市場、特に水上太陽光発電（FPV）、農業用太陽光発電、沿岸太陽光発電プロジェクトにおいて一般的な用語となっています。 しかし、これらの評価は実際には何を意味するのでしょうか?それらはケーブル規格ですか、それとも単に設置分類ですか? AD7とAD8の違いを材質、ケーブル構造、防水性能、代表的な用途などの観点から解説します。 AD7 と AD8 の概要 AD7とAD8は IEC 60364で定義された設置環境分類 、製品認証基準ではありません。 主な違いは水への曝露のレベルです。 AD7 AD8 大雨 永久的な水浸し 一時的な浸水 水上太陽光発電システム 水しぶき 貯水池の設置 高湿度 水中環境 AD7とは何ですか? AD7 は、ケーブルが頻繁に湿気にさらされる屋外環境向けに設計されていますが、 永久に水没していない . 代表的な用途 屋上太陽光発電システム 地上設置型太陽光発電プラント ソーラーカーポート 農業用太陽光発電プロジェクト 環境条件 大雨 一時的な浸水 水しぶき 高湿度 適切に設計された AD7 の設置は、長期間の屋外暴露に耐えることができますが、水中での継続的な操作を目的としていません。 AD8とは何ですか? AD8 は、ケーブルが長期間水と接触したままになる可能性がある、より過酷な環境向けに設計されています。 代表的な用途 水上太陽光発電 (FPV) システム 貯水池太陽光発電所 海洋再生可能エネルギープロジェクト 用水路 水力発電所 AD7 とは異なり、AD8 の設置には、長期間水にさらされた後でも電気的性能を維持するケーブルが必要です。 標準的なソーラー ケーブルが常に AD8 要件を満たせるわけではない理由 多くの標準 PV ケーブルは、次のような国際的に認められた規格に準拠しています。 EN 50618 IEC 62930 TÜV PV 認証 これらのケーブルはすでに優れた機能を備えています: 耐紫外線性 耐候性 耐オゾン性 難燃性 高温性能 ただし、これらの規格への準拠は、 長期的な水中での性能を自動的に保証するものではありません . 継続的に浸漬すると、次のような追加の課題が生じます。 ポリマー材料への水の浸透 絶縁劣化の加速 絶縁耐力の低下 金属部品の腐食 機械的劣化 このため、AD8 アプリケーションでは、従来の PV ケーブル設計を超える追加のエンジニアリングが必要になります。 材質の違い AD7 ソーラーケーブル ほとんどの AD7 ソーラー ケーブルは、電子ビーム架橋 XLPO 絶縁体を使用しています。 主な特徴は次のとおりです。 優れた耐紫外線性 高温耐性 優れた柔軟性 屋外での長い耐用年数 これらの材料は、従来の屋外太陽光発電設備で良好に機能します。 AD8 ソーラーケーブル AD7 と比較して、AD8 ケーブルには通常、次のようなアップグレードされた材料配合が組み込まれています。 吸水性が低い 耐加水分解性の向上 止水性能の向上 より高密度の架橋XLPO化合物 これらの改善により、長期にわたる湿気の侵入を防ぎ、電気的信頼性を維持することができます。 シース材質比較 外側のシースは、ケーブルの主要な環境保護層として機能します。 AD7シース AD8シース 耐紫外線性 低い透水性 耐候性 耐加水分解性の向上 耐摩耗性 耐薬品性の向上 オゾン耐性 微生物や藻に対する耐性が向上 強化されたシース配合は、AD8 ケーブルが水没環境でより優れたパフォーマンスを発揮する主な理由の 1 つです。 構造の違い AD7 ケーブルと AD8 ケーブルは、外観的には同様に見えますが、内部構造は大きく異なる場合があります。 典型的な AD7 の構造 クラス 5 錫メッキ銅導体 XLPO絶縁体 XLPOアウターシース この構造により、柔軟性、耐候性に優れています。 典型的な AD8 構造 クラス 5 錫メッキ銅導体 強化されたXLPO絶縁 オプションの防水層 高性能XLPOアウターシース シール構造の改良 これらの設計の強化により、水の浸透が軽減され、長期的な耐久性が向上します。 防水性能試験 標準的な太陽光発電ケーブルは通常、次のような処理を受けます。 絶縁抵抗試験 高電圧試験 紫外線による老化 耐候性 testing サーマルサイクリング AD8 アプリケーションでは、多くの場合、次のような追加のテストが必要になります。 長時間の水没 透水試験 圧力水試験 浸漬後の老化促進 水没後の電気的性能検証 プロジェクトの要件によっては、これらの評価が数か月かかる場合があります。 性能比較 プロパティ AD7 AD8 耐紫外線性 素晴らしい 素晴らしい 耐候性 素晴らしい 素晴らしい 一時的な水への暴露 はい はい 永久的な水浸漬 いいえ はい 耐加水分解性 標準 強化された 耐水浸透性 標準 優れた フローティングPVに最適 いいえ はい どのケーブルを選ぶべきですか? AD7 は次のような場合に推奨されます。 住宅用屋上太陽光発電システム 商業用屋上プロジェクト 地上設置型太陽光発電所 産業用太陽光発電設備 AD8 は次のような場合に推奨されます。 水上太陽光発電所 貯水池太陽光発電プロジェクト 海岸環境 恒久的な水中施設 標準の屋上システムに AD8 を選択すると、通常、大幅な追加価値は得られずにプロジェクト コストが増加します。 今後の展望 水上太陽光発電所は、以下の理由により、今後 10 年間で急速に成長すると予想されています。 より効率的な土地利用 水分蒸発の減少 自然冷却による太陽電池モジュールの効率の向上 水力発電インフラとのより良い統合 水上太陽光発電の拡大が進むにつれ、高性能防水ソーラーケーブルや先進的な断熱材の需要も増加すると考えられます。 結論 AD7とAD8の違いは防水性能だけではありません。 どちらも屋外の太陽光発電設備に適していますが、AD8 ケーブル システムは、強化された材料、最適化されたケーブル構造、およびより要求の厳しい防水テストを通じて、永久的な浸水向けに特別に設計されています。 従来の屋上および地上設置型 PV システムの場合、EN 50618 または IEC 62930 認定のソーラー ケーブルが依然として推奨されるソリューションです。ただし、水上太陽光発電プロジェクトやその他の水没環境では、AD8 定格のケーブル ソリューションが数十年間の安全な運用に必要な長期信頼性を提供します。 設置環境に基づいて適切なケーブルを選択することは、システムの信頼性を最大化し、耐用年数を延ばし、メンテナンスコストを削減するために不可欠です。

AI コンピューティング、クラウド データ センター、高性能ネットワーキングが拡大し続けるにつれて、 より高速でエネルギー効率の高いデータ伝送に対する需要は、前例のないレベルに達しています。これにより、業界の関心が高まっています。 共同パッケージ光学系 (CPO) 、従来のプラグイン可能な光トランシーバーの帯域幅と電力の制限を克服するために設計されたテクノロジーです。 しかし、重要な疑問が残ります。 2026 年には、同時パッケージ化された光学部品 (CPO) がプラガブル トランシーバーに取って代わるのでしょうか? 短い答えは次のとおりです まだ 。 CPO はハイパースケール データセンターや AI クラスターで勢いを増していますが、ほとんどのネットワーキング アプリケーションでは依然としてプラガブル トランシーバーが主流のソリューションです。これらのテクノロジーの違いを理解することは、ネットワーク オペレーター、データ センター設計者、ケーブル インフラストラクチャ サプライヤーにとって不可欠です。 Co-Packaged Optics (CPO) とは何ですか? Co-Packaged Optics は、光エンジンを同じパッケージ内のネットワーク スイッチ ASIC に直接隣接して配置する高度なネットワーキング アーキテクチャです。 従来のネットワーク機器は、電気信号を使用して、スイッチ チップから高速 PCB トレースを介してフロント パネルのプラガブル トランシーバに伝達します。速度が 800G、1.6T 以降に増加するにつれて、信号損失と電力消費が大きな課題になります。 CPO は次のようにしてこれらの問題に対処します。 電気配線の長さの短縮 消費電力の削減 帯域幅密度の増加 シグナルインテグリティの向上 次世代AIネットワーキングをサポート このアーキテクチャは、将来の超高速データセンターにとって最も有望なテクノロジーの 1 つと考えられています。 プラガブル トランシーバーとは何ですか? プラガブル トランシーバは、電気信号を光信号に変換し、光ファイバ ケーブルで送信する取り外し可能な光モジュールです。 一般的なフォームファクターは次のとおりです。 SFP QSFP28 QSFP-DD OSFP QSFP112 OSFP-XD これらのモジュールは以下で広く使用されています。 エンタープライズネットワーク クラウドコンピューティング設備 通信インフラ データセンター AIクラスター ハイパフォーマンス コンピューティング (HPC) モジュラー設計により、スイッチ システム全体を交換することなく、アップグレード、交換、メンテナンスが簡単に行えます。 なぜCPOが注目されるのか？ 人工知能の爆発的な成長により、膨大なネットワーク需要が生じています。 大規模な AI トレーニング クラスターでは、多くの場合、次のものが必要になります。 何十万ものGPU 大規模な東西交通 超低遅延接続 高密度光インターコネクト このような環境では、従来のプラガブル光学系は次のようないくつかの課題に直面します。 消費電力 ネットワーク速度が 800G を超えると、プラグ可能モジュールの消費電力が増加します。 CPO は送電距離を大幅に短縮し、全体的なエネルギー消費量の削減に役立ちます。 熱管理 高速トランシーバーはかなりの熱を発生します。 CPO は、光学エンジンをスイッチ シリコンの近くに統合することで、熱効率とシステム レベルの電力管理を向上させることができます。 帯域幅のスケーリング 将来の AI データセンターには次のものが必要になる可能性があります。 6Tイーサネット 2Tイーサネット 高度な光インターコネクト CPO は、これらの帯域幅目標に向けた潜在的な道筋を提供します。 プラガブル トランシーバーが 2026 年になっても依然として主流である理由 CPO への関心が高まっているにもかかわらず、ほとんどの導入環境では依然としてプラガブル光学部品が推奨されています。 1. メンテナンスの容易化 故障したプラグイン可能モジュールは数分で交換できます。 CPO システムでは、統合された光学コンポーネントの交換が大幅に複雑になり、コストがかかる可能性があります。 2. オペレーショナルリスクの低減 ネットワーク オペレータは柔軟性を重視します。 プラグイン可能なトランシーバーにより、次のことが可能になります。 増分アップグレード マルチベンダー互換性 在庫管理の簡素化 これにより、高度に統合されたアーキテクチャと比較して運用リスクが軽減されます。 3. 既存のインフラストラクチャの互換性 ほとんどのグローバル データセンターはすでに以下に依存しています。 光ファイバーケーブル 構造化されたケーブルシステム 高密度パッチパネル 既存のトランシーバーエコシステム これらのインフラストラクチャを置き換えるには、多額の投資が必要になります。 4. 強力な業界エコシステム プラガブル トランシーバー市場は、成熟した製造、標準化されたインターフェイス、および幅広いサプライヤーのサポートから恩恵を受けています。 多くの組織にとって、実績のあるテクノロジーの利点は、CPO によってもたらされる潜在的な効率向上を上回ります。 CPO 対 プラガブル トランシーバー 特徴 プラグイン可能なトランシーバー Co-Packaged Optics 導入の成熟度 非常に高い 新興 メンテナンス 簡単 より複雑な 電力効率 良い 素晴らしい アップグレードの柔軟性 高 下位 初期費用 下位 高er AI クラスターの適合性 良い 素晴らしい 業界での採用 広く普及している 初期段階 ケーブル業界への影響 CPO はスイッチ アーキテクチャを変更しますが、高品質のケーブル インフラストラクチャの必要性がなくなるわけではありません。 実際、AI とデータセンターの導入の拡大により、次の需要が増加し続けています。 光ファイバーケーブル データセンターケーブル 高速ネットワークケーブル 構造化されたケーブルシステム 銅線ケーブル 電源ケーブル 高圧電力ケーブル 低圧電力ケーブル フレキシブルケーブル XLPE絶縁ケーブル 産業用電源ケーブル 最新の AI 施設には、高度な光接続だけでなく、数千台の高性能サーバーやネットワーキング デバイスをサポートできる信頼性の高い配電システムも必要です。 データセンターの電力密度が上昇し続けるにつれ、光ネットワーク技術とともにプレミアム電力ケーブル ソリューションの需要も高まることが予想されます。 未来はどのようなものになるでしょうか? 業界の専門家は一般的に、今後数年間はハイブリッドなアプローチになると予想しています。 短期 (2026 ～ 2028 年) プラグ可能トランシーバーが依然として主流です。 CPO の導入は、選択されたハイパースケールおよび AI の導入に限定されます。 800G および 1.6T のプラガブル光ファイバーは拡大を続けています。 中期（2028年～2032年） 大規模な AI インフラストラクチャでは CPO の導入が増加しています。 光統合はさらに成熟していきます。 電力効率が大きな購入要素になります。 長期（2032年以降） CPO は超高帯域幅コンピューティング環境の主流になる可能性があります。 プラガブル光学系は、エンタープライズ、通信、従来のクラウド アプリケーションに引き続きサービスを提供する可能性があります。 結論 2026 年には、Co-Packaged Optics はプラガブル トランシーバーに取って代わることはありません。 その代わりに、CPO は、次世代 AI データセンターの帯域幅、電力、スケーラビリティの課題を解決することを目的とした補完的なテクノロジーとして登場しつつあります。 プラガブル トランシーバーは、その柔軟性、保守性、成熟したエコシステムにより、依然として業界の主要なソリューションです。しかし、AI ワークロードが増大し続けるにつれて、CPO は将来のネットワーキング アーキテクチャにおいてますます重要な役割を果たすことが予想されます。 ケーブル メーカー、データセンター オペレーター、インフラストラクチャ サプライヤーにとって、どちらのテクノロジーもチャンスを生み出します。 AI コンピューティング、クラウド サービス、光ファイバー ネットワーク、電力ケーブル、XLPE ケーブル、高密度データセンター インフラストラクチャの継続的な拡大により、信頼性の高い接続および配電ソリューションに対する持続的な需要が促進されるでしょう。

電気自動車（EV）が進化し続けるにつれて、充電時間の短縮とより高い電力供給に対する需要の高まりに応えるために、充電技術も急速に進歩しています。業界で大きな注目を集めている 2 つの充電規格は、複合充電システム (CCS) と新しいメガワット充電システム (MCS) です。 CCS は世界中で乗用電気自動車の主要な充電標準となっていますが、MCS は電気トラック、バス、鉱山車両、産業車両などの次世代の大型電気輸送をサポートするように設計されています。 この記事では、MCS と CCS の充電システムを比較し、その技術的な違いを説明し、これらの開発が EV 充電ケーブル、配電インフラ、電動モビリティの将来にとって何を意味するかについて説明します。 CCS（複合充電システム）とは何ですか? CCS は現在、電気自動車に最も広く採用されている DC 急速充電規格の 1 つです。 CCS コネクタは、AC 充電機能、DC 急速充電機能、通信プロトコル、および世界的な相互運用性標準を単一の充電インターフェイスに組み合わせています。 CCS 充電は、乗用車 EV、電気 SUV、電気バン、小型商用車で一般的に使用されています。 CCS をサポートする主要な自動車メーカーには、BMW、メルセデスベンツ、フォルクスワーゲン、フォード、ゼネラルモーターズ、ヒュンダイ、起亜自動車が含まれます。 CCS充電仕様 最大電圧: 最大 1000V DC 最大電流: 最大 500A 最大電力: 最大 350kW 主な用途: 乗用EV コネクタサイズ: 比較的コンパクト CCS 充電ステーションは現在、ヨーロッパ、北米、中東、および多くの新興 EV 市場に広く導入されています。 MCS（メガワット充電システム）とは何ですか? メガワット充電システム (MCS) は、大型電気輸送用に特別に開発された新しい超高出力充電規格です。 主に乗用車を対象とする CCS とは異なり、MCS は電気トラック、長距離貨物車両、電気バス、建設機械、鉱山機械、産業用車両をサポートするように設計されています。 MCS の主な目標は、容量が 600 kWh、さらには 1 MWh を超える大型バッテリー パックの充電時間を大幅に短縮することです。 MCSの充電仕様 最大電圧: 最大 1250V DC 最大電流: 最大 3000A 最大電力: 最大 3.75MW 主な用途: 大型EV コネクタのサイズ: 大幅に大きい 冷却要件: 高度な液体冷却 MCS は理論的には、現在の CCS システムで利用できる充電電力の 10 倍以上を供給できます。 MCS と CCS: 主な違い 1. 充電電力 MCS と CCS の最も大きな違いは電力容量です。 一般的な CCS 充電器は 50kW ～ 350kW を供給するため、乗用車や毎日の充電ニーズに適しています。 MCS 充電器は、750kW、1MW、2MW、場合によっては最大 3.75MW を供給するように設計されています。このレベルの電力により、大型商用車はドライバーの必須休憩時間中に充電できるため、車両の効率が大幅に向上し、運転のダウンタイムが削減されます。 2. 対象車種 CCS は次の場合に最適です。 乗用電気自動車 家庭用EV充電 公共充電ステーション 小型商用車 MCS は次の目的で設計されています。 電気トラック 商用輸送車両 電気バス 港湾業務 鉱山車両 産業機器 商用電化が世界中で加速する中、MCS は重量物輸送に推奨される充電標準になると予想されます。 3. ケーブル設計要件 充電電力が高くなると、技術的に重大な課題が生じます。 CCS 充電ケーブルと比較して、MCS 充電ケーブルには次のものが必要です。 より大きな導体断面積 より高い電流容量 強化された熱管理 液体冷却システム 優れた断熱材 高度な電磁シールド このため、充電ケーブルの設計は、MCS 導入を成功させる上で最も重要な要素の 1 つになります。 4. インフラストラクチャ要件 MCS の設置には、より堅牢な電気インフラストラクチャが必要です。 主な考慮事項は次のとおりです。 高圧配電システム 頑丈な電源ケーブル 変圧器のアップグレード スマートエネルギー管理システム 産業グレードの開閉装置 系統容量の拡大 電力会社と充電事業者は、従来の CCS 充電ネットワークに関連する電気負荷よりも大幅に高い電気負荷に備える必要があります。 ケーブル業界への影響 CCS から MCS への移行は、ケーブル メーカーとサプライヤーにとって大きなチャンスとなります。 以下に対する需要が増加しています。 EV充電ケーブル 電気自動車の充電ケーブル 高圧電力ケーブル 柔軟な充電ケーブル 水冷充電ケーブル XLPE絶縁ケーブル 低圧電力ケーブル 高圧ケーブル 銅導体ケーブル 産業用電源ケーブル 高性能充電ケーブル ソリューションを製造できるメーカーは、将来の EV インフラストラクチャ プロジェクトをサポートする上で重要な役割を果たすことになります。 主要なケーブル性能要件 MCS アプリケーションの場合、充電ケーブルは以下を提供する必要があります。 高い電流容量 低い電気抵抗 優れた柔軟性 耐紫外線性 難燃性 耐油性 長寿命 連続高負荷運転でも信頼性の高い性能を発揮 これらの要件は、世界のケーブル製造業界全体の革新を推進しています。 MCS は CCS に取って代わるのでしょうか? 完全にではありません。 両方の標準は異なる市場セグメントにサービスを提供するため、長年にわたって共存すると予想されます。 CCS は今後も次の場合に推奨されるソリューションです。 乗用EV充電 家庭用充電 公共充電インフラ 都市モビリティアプリケーション MCS が優位に立つ: 商業トラック輸送 貨物輸送 産業用電化 大型車両の充電 MCS は CCS を置き換えるのではなく、EV 充電エコシステムを拡張して、より大型の車両や大幅に高いエネルギー需要に対応します。 今後の展望 世界的なEV導入は加速し続けており、充電インフラもそれに応じて進化する必要があります。 業界の専門家は、以下の分野で急速な成長が見込まれると予想しています。 EV充電ステーション 急速充電インフラ メガワット充電ネットワーク 高圧ケーブルシステム 電気トラック充電ハブ スマート配電ソリューション 再生可能エネルギーの統合 政府と業界が脱炭素化の目標を追求するにつれて、CCS と MCS の両方の技術が電動モビリティの将来をサポートする上で重要な役割を果たすことになります。 結論 MCS と CCS の違いは、スケールとアプリケーションに帰着します。 CCS は引き続き乗用電気自動車の標準ソリューションであり、最大 350kW の高速かつ信頼性の高い充電を提供します。一方、MCS は重量物輸送向けに設計されており、メガワットレベルの充電を可能にし、大型バッテリーシステムの充電時間を大幅に短縮します。 ケーブル メーカー、充電インフラ プロバイダー、エネルギー システム インテグレーターにとって、MCS の台頭は、急速に拡大する EV 充電市場において大きなチャンスをもたらします。先進的な EV 充電ケーブル、高電圧電力ケーブル、フレキシブル ケーブル、XLPE ケーブル、革新的な配電ソリューションに投資している企業は、持続可能な交通の未来をサポートする有利な立場にあるでしょう。

800V DC (800 VDC または 800V HVDC とも表記) は、データ センターの周囲から AI コンピューティング ラックに 800 ボルトの DC で直接電力を供給する高電圧直流配電アーキテクチャであり、従来の AC 降圧チェーンと 54 V ラック内 DC 配電を置き換えます。 エヌビディア の Rubin および Kyber プラットフォームを中心に構築された AI ラックが 300 kW を超え、ラックあたり 1 MW に近づいているため、これは 2026 年に義務化されます。48 V/54 V システムの物理学では文字通り、銅線、スペース、効率のヘッドルームが不足します。 2026 年にデータセンターへの投資、GPU の導入、または電力インフラストラクチャのサプライヤーを評価している場合、DC 800V はもはや研究テーマではありません。これは、次世代の AI ファクトリーが構築されるアーキテクチャです。 DC800Vとは簡単に言うと何ですか？ DC800Vはデータセンター内の電気を次のように動かす配電方式です。 800ボルトの直流 415V または 480V の交流 (AC) としてではなく、サーバーに到達する前に複数回降圧および整流されます。 800V DC アーキテクチャでは、商用電源からの中電圧 AC (通常 13.8 kV) が変換されます。 一度 、施設の周囲で、ソリッドステート変圧器 (SST) と産業グレードの整流器を使用して DC 800V に電圧を供給します。その 800V DC はバスウェイを介してデータセンター全体に分配され、コンピューティング ラックに直接配信されます。そこでは、GPU の前に 1 つまたは 2 つのコンパクトな DC-DC 変換ステージのみが残ります。 これは、過去 10 年間データセンターに電力を供給してきた積層型 AC 48V DC アプローチとは根本的に異なります。 従来の 54V および 415V AC アーキテクチャが壁にぶつかっている理由 過去 10 年間、ハイパースケーラーはラック内で DC 48 V または 54 V を使用してきました。これは、ラックの電力を約 10 kW から 100 kW に拡張するために、Google がオープン コンピューティング プロジェクトを通じて先駆的に支援したアプローチです。これは、従来のクラウドだけでなく、初期の生成 AI ハードウェアでもうまく機能しました。 AI 工場規模では機能しなくなりました。 3 つの制約が変化を推進しています。 1. 銅の過負荷 物理学は容赦がない: 電力 = 電圧 × 電流 。電圧を一定に保って電力を増加させると、電流は段階的に増加します。抵抗 (I²R) 損失と熱を避けるために、銅の量も電流とともに増加する必要があります。 単一の 1 MW ラックで 54 VDC を使用するには、物理​​的に最大 200 kg の銅バスバーが必要です。単一の 1 ギガワット (GW) データセンター内のラック バスバーだけでも、最大 200,000 kg の銅が必要になる可能性があります。それは、今日発表されるギガワット級の AI 施設にとって持続可能な設計ポイントではありません。 対照的に、NVIDIA は、800VDC の同じ銅線を介して 150% 以上多くの電力が伝送され、単一ラックに電力を供給するために 200kg の銅バスバーが不要になると報告しています。 2. ラック内のスペースの制約 最新の AI ラックには、予備の U スペースがほとんどありません。現在の NVIDIA GB200 NVL72 および GB300 NVL72 の設計では、ラックごとに最大 8 つの電源シェルフがすでに使用されています。同じ 54 VDC 配電を使用すると、パワー シェルフが MW 規模の Kyber のラック スペースを最大 64 U 消費し、コンピューティングの余地がなくなることを意味します。 DC 48V の Kyber クラス 600 kW ラックの場合、電力インフラストラクチャは文字通り、供給すべき GPU を混雑させてしまいます。 3. 累積変換損失 一般的なレガシー施設では、グリッドとチップ間の 3 ～ 4 つの変換ステージを通じて電力を供給します。つまり、中電圧 AC → 低電圧 AC → ラック PSU AC/DC → 48V DC → ポイントオブロード DC/DC です。各段階では、1 ～ 3% の損失と新しい故障モードが追加されます。 DC 800V はそのチェーンを崩壊させます。 800V がラックに入力されると、残るステップはバス コンバーターとポイントオブロード ステージの 2 つだけです。 800V DC 電力経路が実際にどのように機能するか NVIDIA のリファレンス デザインで定義され、主要な電源ベンダーによって採用されているエンドツーエンド アーキテクチャは次のようになります。 ユーティリティ入力: グリッドからの 8 kV AC (またはオンサイト発電)。 ソリッドステートトランス整流器: データセンター周辺で中電圧 AC を 800V DC に直接変換します。 800V DC 母線路: 空白スペース全体に電力を各ラックに分配します。 ラック内バスコンバータ: GaN ベースの絶縁型 DC-DC コンバータを使用して、800V を中間バス (通常は 6V または 12V) に降圧します。 ポイントオブロードコンバータ: 多相降圧コンバータは、GPU コアが実際に消費する 1V 未満のレールまで 6V を降圧します。 Texas Instruments は、NVIDIA リファレンス デザインと並んで NVIDIA GTC 2026 でアーキテクチャをデモし、GaN パワー ステージを統合した 800 V ～ 6 V DC/DC バス コンバータを使用した 2 ステージ インラック チェーンを示し、コンピューティング トレイ アプリケーション向けに 2,000 W/in3 以上の電力密度で 97.6% のピーク効率を実現し、GPU コア用の 6 V ～ 1V 未満の多相降圧ステージと組み合わせました。 STMicroelectronics は、同様のボードがボードあたり 6 kW で 97.5% のピーク効率と 2,500 W/in3 の電力密度に達することを示しました。 EDLC スーパーキャパシタを使用するキャパシタ バンク ユニット (CBU) が追加され、最新の GPU が推論およびトレーニング ワークロード中に生成するミリ秒未満の過渡電流を吸収します。 800V DC 対 48V DC 対 415V AC: 並べて比較 次元 AC415V/480V (レガシー) DC48V / 54V（電流） DC800V（2026年） 実用的なラック電源天井 ～50～150kW ～200～300kW 600kW～1MW AC/DC変換ステージ 3～4 2-3 1 (施設の周囲) MWあたりに必要な銅 高 (AC 側の電圧が低い) ラックあたり最大 200 kg のバスバー 銅を最大 45% 削減 エンドツーエンドの効率向上 ベースライン 1 ～ 2% 対 AC 5% 対 AC ベースライン 維持費 ベースライン 中等度 最大約 70% 削減 NVIDIA Kyberに最適 いいえ いいえ (space/copper limits) はい (専用に設計されています) エコシステム全体で引用されている見出しの数字 (エンドツーエンドの効率が最大 5% 向上、銅線量が約 45% 削減) は、NVIDIA 独自の技術ホワイトペーパーとパートナーのリファレンス デザインから来ています。 なぜ 2026 年が変曲点なのか 3 つの強制関数が 2026 年に収束します。 まずはNVIDIAのGPUロードマップ。 Vera Rubin プラットフォームは 2026 年下半期に出荷され、2027 年に予定されている Rubin Ultra ベースの Kyber ラックは 576 個の GPU を 1 つのシャーシに詰め込みます。 Oberon (2026 年下半期) と Kyber (2027 年下半期) はどちらも 100% 液体冷却と 800 VDC 電力を必要とします。電気工事のリードタイムは 18 ～ 24 か月かかるため、これらのシステムを必要とする事業者は、2026 年までに 800V DC 対応の電力インフラを発注および設計する必要があります。 第二に、サプライヤーのエコシステムがついに出荷されます。 Vertiv は、NVIDIA の Kyber および Rubin Ultra の展開に先立って、2026 年下半期の 800 VDC ポートフォリオを発表しました。 Texas Instruments、STMicroelectronics、Navitas Semiconductor、Infineon、Eaton、Schneider Electric、および Delta Electronics はすべて、800V コンポーネント、リファレンス設計、またはインロー電源ラックをリリースまたはプレビューしています。基盤となる技術である SiC および GaN パワー半導体は、現在量産されています。 第三に、経済状況が逆転した。 メガワット規模であっても、ラックあたり 200 kg のバスバーを運用し、ラックの高さ 64U を電源シェルフ専用にするコストは、現在、DC 800 V 付近の再設計コストを超えています。シュナイダーエレクトリックは、ラックの容量が 400 kW を超えると、これらのシステムの物理的および運用上の制約が明らかになり、レガシー アーキテクチャを段階的に修正しても、そのしきい値を超えると利益が逓減すると指摘しています。 業界エコシステムの今日の構築 DC800V 800V DC スタックは、複数のレイヤーにわたるパートナーシップによって構築されています。 NVIDIA はリファレンス アーキテクチャを所有しており、GPU ロードマップを通じてデマンドサイドのアンカーとなっています。 電力インフラストラクチャ (ラックおよび設備): Vertiv、シュナイダー エレクトリック、イートン、デルタ エレクトロニクス、ABB。 Vertiv は、AI ファクトリー向けに電力と冷却を組み合わせた 800VDC MGX リファレンス アーキテクチャを発表しました。 パワー半導体 (SiC および GaN): テキサス・インスツルメンツ、STマイクロエレクトロニクス、ナビタス・セミコンダクター、インフィニオン、オンセミ、ウルフスピード。 コンポーネントのサプライヤー: TE Connectivity、Amphenol、Eaton の Bussmann ユニットなどのコネクタ、バスバー、コンデンサ、保護デバイス。 ハイパースケーラーと AI クラウドの採用者: 800V 周辺で報告されている設計者には、CoreWeave、Lambda、Nebius、Oracle Cloud Infrastructure、Togetter AI に加え、主要なハイパースケーラーが含まれます。 800V EV プラットフォームや DC 急速充電器に電力を供給するのと同じ 1,200V SiC MOSFET と高出力磁気エコシステムにより、データセンター向けの 800V DC が経済的に実行可能になります。同様の電圧移行は EV 市場でもすでに行われており、自動車メーカーは 400 V システムから 800 V プラットフォームに移行しており、その成熟度が再利用されています。 安全性とエンジニアリングの課題についてはどうですか? DC 800V はフリーランチではありません。いくつかの実際のエンジニアリング上の問題を解決する必要があります。 DC アークの動作。 AC とは異なり、DC にはゼロクロスがないため、アークは自己消弧しません。これにより、新しいブレーカー、ヒューズ、絶縁設計が必要になります。 タッチ電圧による安全性。 800V は人体接触の安全閾値をはるかに上回っており、特に液冷環境では、人工絶縁、インターロック、保守手順が必要です。 保護調整。 マルチ MW DC バスにおける故障電流の動作は AC とは異なります。整流器、母線路、ラック全体にわたる選択的な調整を設計する必要があります。 標準の成熟度。 OCP、IEC、および IEEE 作業グループは、800V 以上のデータセンター DC 用のコネクタ、絶縁、および接地規格をまだ最終決定中です。 これらは対処可能な問題であり、EV 業界はそのほとんどを 800V で解決しています。しかし、最初にハイパースケーラー、次に大規模コロケーション、次にエンタープライズという段階的に展開する理由を説明しています。 2026 年に通信事業者は何をすべきでしょうか? AI 対応施設を運営または計画している場合、実際的な影響は次のとおりです。 800V DC 互換性を備えた新しいビルドの仕様、 たとえ初日の導入が 54V であっても。 2026 年に行われる母線路、変圧器、開閉装置の決定は 15 ～ 20 年の枠内に収まります。 液体冷却を確実に計画します。 ロードマップ上のすべての 800V クラスの GPU プラットフォームには、チップへの直接液体冷却が必要です。 ベンダーと早めに連携しましょう。 800V DC 製品ポートフォリオは 2026 年下半期に登場予定ですが、2027 年まで供給が制約されることになります。 改修の経済性を慎重に再評価してください。 改修コストは、施設の初期状態に応じて、容量 1 kW あたり数百ドルから千ドル以上かかる可能性があり、既存のすべてのサイトが適切な候補となるわけではありません。 運用チームをトレーニングします。 高電圧 DC を安全に使用するには、AC 配電や 48V DC とは異なる手順が必要です。 よくある質問 DC800VはHVDCと同じですか? 「HVDC」は技術的には高電圧 DC 送電を指し、歴史的には長距離送電線の数百キロボルトを意味していました。データセンターの文脈では、800V DC は高電圧であるため、「HVDC」と呼ばれることもあります。 相対的な 以前の 48V DC 標準に準拠していますが、商用 HVDC 伝送と同じではありません。 なぜ 800V ではなく 400V DC ではないのでしょうか? 400V DC (および±400V DC) は、特に OCP の Mt. Diablo 移行アーキテクチャにおいて実際に導入されているオプションです。 48V と比較して銅線を削減しますが、1 MW ラックに十分なヘッドルームを提供しません。 800V は EV 業界のコンポーネントと一致するレベルであり、Rubin/Kyber の完全なロードマップを余裕を持ってサポートします。 800V DC には液体冷却が必要ですか? 800V DC アーキテクチャ自体は液体冷却を必要としませんが、NVIDIA Oberon、Kyber などに電力を供給するように設計された GPU プラットフォームには液体冷却が必要です。実際には、2 つのテクノロジーは一緒に導入されます。 既存のデータセンターを DC800V に改修できますか? はい、しかしそれは実質的なプロジェクトです。インロー変圧器/整流器段をソリッドステート変圧器または産業用整流器に置き換え、DC バスウェイを設置し、ラックレベル PSU を 800V 入力バスコンバータに置き換える必要があります。グリーンフィールド展開は経済的にはるかに簡単です。 DC800Vはいつ標準化されますか? ハイパースケーラーは、2026 年下半期に有意義な 800V DC の導入を開始します。業界アナリストの調査によると、ハードウェアの更新サイクルとサプライ チェーンの可用性によって左右され、コロケーション全体での導入が拡大し、2027 年から 2030 年にかけて企業が拡張されることが示唆されています。 注目すべき主要な 800V DC サプライヤーはどこですか? 電力インフラ側: Vertiv、Schneider Electric、Eaton、Delta。半導体側: Texas Instruments、STMicroelectronics、Navitas Semiconductor、Infineon、Wolfspeed。 NVIDIA はリファレンス アーキテクチャを定義します。 結論 DC 800V は、データセンターの電力を簡単にリフレッシュするものではありません。これは、10 年前にラック内の DC 12V から 48V に移行したのと同じ規模の構造的変化です。ただし、今回の強制機能が AI ワークロードによってラックの電力が 3 年間で 25 倍に増加し、Hopper 時代の約 40 kW から Rubin Ultra Kyber のメガワットまで増加しました。 データセンター事業者、ハイパースケーラー、AI クラウドプロバイダー、そしてパワーエレクトロニクスのサプライチェーン全体にとって、2026 年は DC800V がホワイトペーパーやリファレンス設計から調達計画や建設スケジュールに移行する年となります。この移行を適切に実現する施設は、次世代の AI ハードウェアを実際に展開できる施設になります。そうでない企業は、物理インフラストラクチャがコンピューティング戦略のボトルネックになっていることがわかります。

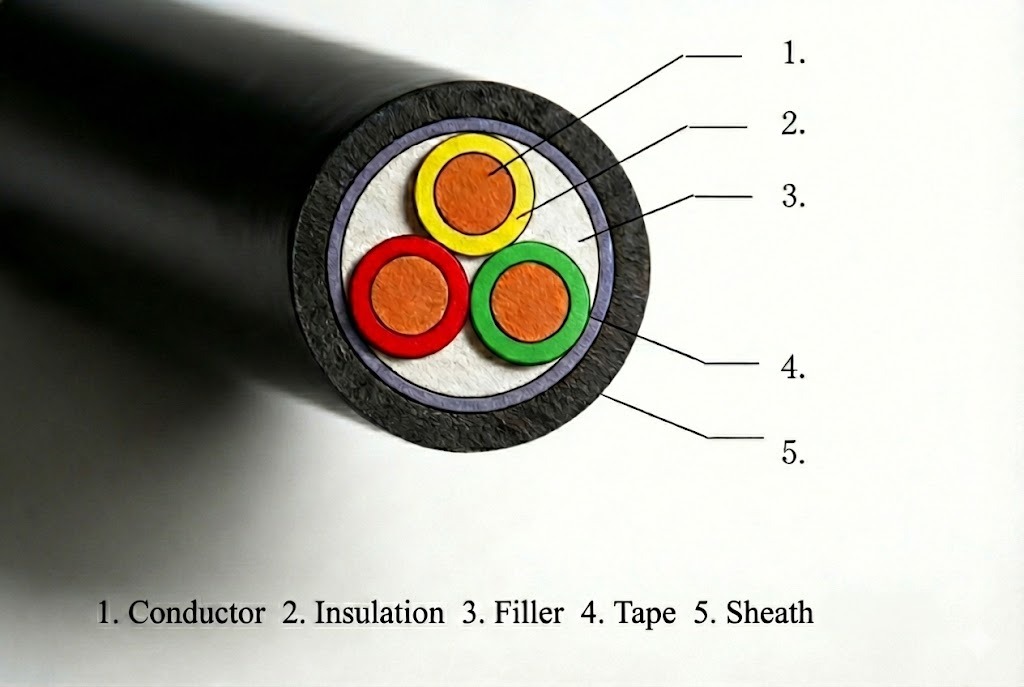

1. 定義: 低電圧ケーブル 低電圧ケーブル は、国際的に共通の IEC 標準システムによれば、その技術的定義には 2 つのレベルの範囲が含まれています。 コア電圧レベル: 産業用および民生用シナリオの大部分は、0.6/1kV の電圧レベルを採用しています。 標準拡張範囲: 1.8/3kV (3.6kV) ケーブルは、製造規格に関して IEC 60502-1 (1kV および 3kV) の技術範囲に分類され、低電圧ケーブルと同様の絶縁構造および製造プロセスを共有します。さらに、電気規格における「低電圧」の定義は世界の地域によって異なります。通常は 1000V が境界として使用されます。一方、北米のシステム (NEC/UL 標準) では、伝統的にこのようなケーブルの定格は 600 V です。 2. 構造と分類 産業グレードの低電圧ケーブルは単線ではなく、機能材料の複数の層から精密に設計された複合システムであり、その構造と分類システムは非常に厳密です。 2.1 構造解析 指揮者: 電流伝送用のコアユニット。通常は焼きなまし銅またはアルミニウムを採用します。銅導体は高い導電性と耐酸化性を備えています。アルミニウム導体は、長距離伝送において軽量という利点をもたらします。 断熱材: 導体表面に巻き付けられ、電気的絶縁を担います。その材料の物理的および化学的特性は、ケーブルの最大定格動作温度と電流容量の上限を直接決定します。 フィラー: 構造形成ユニット。ケーブルコアの隙間を埋めて、円形の断面を確保します。 テープ: コアの形状を固定し、シースを分離して固着を防ぎ、ケーブルの真円度を確保します。 シース: 環境保護ユニット。防御の第一線として機能し、紫外線、湿気、化学媒体、物理的摩耗に耐性があります。 2.2 包括的な分類 さまざまな業界のコンプライアンス要件を満たすために、通常、低電圧ケーブルを次の 4 つの側面から分割します。 (1) 断熱材別 これは、ケーブルの性能ベンチマークを決定する中心的な指標です。 XLPE (架橋ポリエチレン): 化学架橋プロセスを採用し、三次元網目構造を形成します。 PVC（ポリ塩化ビニル）： 熱可塑性樹脂素材。 パラメータ項目 PVC（ポリ塩化ビニル） XLPE（架橋ポリエチレン） 長期使用温度 70℃ 90℃ 短絡抵抗温度 160℃（5秒） 250℃（5秒） 物理的な感触 より柔らかく より硬い 価格 経済的 若干高い（処理コストが高い） 耐水性・耐薬品性 良い 優れた（酸、アルカリ、水に対する耐性がより高い） 断熱性能 断熱性能 優れている（誘電損失が極めて低い） 寿命 約20年 約30～40年 (2) 機能特性別 ケーブルの特別な保護機能を反映した、複雑な使用条件向けの派生モデル: 防火シリーズ: 難燃性: 火から離れると自己消火します。 耐火性: マイカテープで巻かれた導体により、火災時に電力供給を維持します。 LSZH (低煙ゼロハロゲン): 無毒で燃焼時の煙が少ないため、人口密集地域に適しています。 生物侵入防止シリーズ: 防蟻/齧歯動物: シースには特別な添加剤または物理的保護層が含まれており、熱帯地域または直接埋葬に適しています。 耐候性および耐薬品性シリーズ: 耐油性：石油化学プラントに適しており、鉱物油による絶縁層の膨潤を防ぎます。 耐寒性: 特殊配合のシースにより、-40°C の極寒でもひび割れすることなく柔軟性を維持します。 耐紫外線性: 屋外暴露による老化を防ぐために、特殊なカーボンブラックが添加された黒色のシース。 (3) 装甲の種類別 SWA (スチールワイヤーアーマー): 引張強度が高く、垂直設置や大スパン吊り下げに適しています。 STA (スチールテープアーマー): 圧縮強度が高く、岩石の破砕を防ぐために地中に直接埋設するのに適しています。 AWA（アルミワイヤーアーマー）： 渦電流損失を排除するための、特に単芯ケーブル用の非磁性材料。 (4) 導体形状別 円形導体 (rm/re): 標準構造で汎用性が高く、端子圧着に便利です。 セクター指揮者 (sm): 断面が大きい多心ケーブルの場合、扇形に圧縮することで外径、重量、およびシースのコストを削減できます。 3. アプリケーションシナリオ 多様な構造設計により、低圧ケーブルは次の分野で広く使用されています。 インフラストラクチャーと建設: 空港ターミナル、データセンター、病院、高層ビル、地下鉄の鉄道輸送。 産業と製造業: 石油化学、冶金鉄鋼、製紙工場、自動車生産ライン、モーター駆動システム。 エネルギーと公共事業: 都市配電網、街路照明システム、地下パイプギャラリー、水処理プラント。 再生可能エネルギー: 太陽光発電所、風力発電所、エネルギー貯蔵所。 4. 今後の動向 持続可能性: RoHS 3.0およびREACH規制に完全準拠し、鉛やカドミウムなどの重金属安定剤を段階的に廃止します。 高性能: 電気自動車 (EV) の過給パイルに適応した大電流用の水冷ケーブル技術。 デジタル化: RFID または光ファイバー センシングを統合したインテリジェント ケーブルで、ライフサイクル全体のトレーサビリティとステータス監視を実現します。 5. よくある質問（FAQ） Q1: 直接埋設ケーブルには外装構造を使用する必要がありますか? 推奨。非外装ケーブルは物理的な導管に直接埋設できますが、SWA/STA 外装ケーブルは機械的冗長性をさらに高め、地盤の沈下、根の成長、偶発的な掘削による絶縁損傷を効果的に防止します。 Q2: アルミ導体ケーブルの信頼性はどうですか? IEC 規格に準拠した最新のアルミニウム導体は、機械的および電気的性能において非常に成熟しています。従来の見解には接続部のクリープリスクに関する懸念がありますが、現代のエンジニアリングの実践では、標準化されたバイメタルラグを使用することで接触の危険を効果的に回避できます。重量が同じ電流容量の銅線ケーブルの約 50% にすぎないため、アルミニウム ケーブルは、費用対効果と軽量性のバランスを考慮した推奨オプションとして見られることがよくあります。 Q3: ケーブルの絶縁体の厚さが規格を満たしているかどうかを確認するにはどうすればよいですか? さまざまな断面のケーブルには、所定の公称絶縁厚があります。高品質の製品は、厚さが同心であることを保証し、「薄いスポット」を避ける必要があります。そうしないと、高負荷動作時に故障が発生する可能性があります。 6. 結論 電力システムの安全性と信頼性は、製造基準を厳密に順守することから始まります。 Zhejiang Huapu Cable Co., Ltd.は長年にわたり、さまざまなケーブルの研究開発と製造に取り組んできました。関連するご質問がございましたら、お気軽にお問い合わせください お問い合わせください いつでも。
