重要なポイント: IEC 60228 によって定義されているクラス 5 導体は、延長リード線、制御パネル、および産業用アプリケーションで使用される細いより線のフレキシブル導体です。このガイドでは、技術仕様、クラス 2 との比較、プロジェクトに適切な導体を選択する方法について説明します。

電気工学とケーブル製造の世界では、「柔軟性」は単なる物理的特性ではなく、厳密に定義された技術カテゴリです。硬い電源ケーブルとしなやかで曲がりやすい制御線を扱ったことがある人なら、導体のクラスの違いを直接経験したことがあるでしょう。

これらの仕様のほとんどは国際標準によって管理されています IEC 60228 。このガイドでは、以下について詳しく説明します クラス5導体 — 柔軟なアプリケーションの業界標準 — 建設要件、電気的制限、実際の使用例をカバーします。

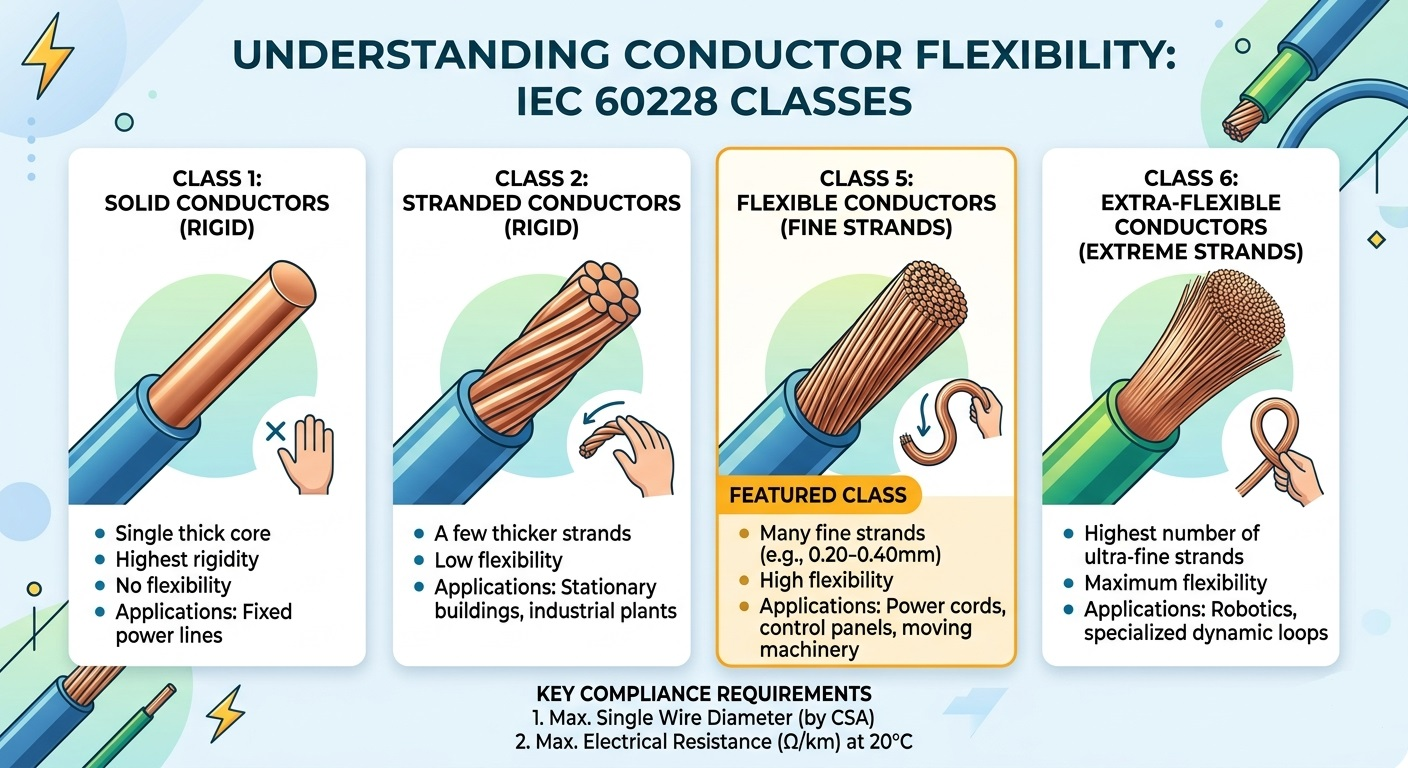

IEC 60228 導体分類フレームワークを理解する

IEC 60228 (および英国の同等の BS EN 60228) は、構造と柔軟性に基づいて導体を 4 つの主要なクラスに分類しています。クラス 5 がこの階層のどこに位置するかを理解することは、製品を正しく選択するために不可欠です。

指揮者を「クラス 5」にするものは何ですか?技術仕様

クラス 5 導体は、柔軟性を実現するために一緒に撚られた複数の細い銅線で構成されています。一般的な想定に反して、IEC 60228 は次のことを行っています。 そうではない ストランドの総数を厳密に規定します。代わりに、この規格では次の 2 つの主要な指標への準拠が義務付けられています。

1. 個々のワイヤの最大直径

導体の真の柔軟性を確保するために、IEC 60228 は個々の素線の直径に厳密な上限を設定しています。細いストランドはより容易に曲がり、繰り返しの屈曲サイクルによる金属疲労を軽減します。この規格の代表的な例は次のとおりです。

• 75 mm² 導体 → 最大個別ワイヤ直径: 0.21 mm
• 5 mm² 導体 → 最大個別ワイヤ直径: 0.26 mm
• 10 mm² 導体 → 最大個別ワイヤ直径: 0.41 mm
• 35 mm² 導体 → 最大個別ワイヤ直径: 0.41 mm

2. 20℃における最大電気抵抗

電気抵抗は性能の定義基準です。完成したクラス 5 導体の合計抵抗は、20°C で測定した IEC 60228 抵抗表に指定されている値を超えてはなりません。このルールにより、メーカーは設計に柔軟性を持たせることができます。メーカーが最大 0.21 mm のワイヤの代わりに 0.20 mm のワイヤを使用しても、完成した導体が抵抗制限を満たしていれば、それは許容されます。

この 2 つのパラメーターのアプローチ (線径抵抗) により、製造プロセスを過剰に指定することなく、クラス 5 導体の物理的な柔軟性と電気効率の両方が保証されます。

クラス 5 導体とクラス 2 導体: 主な違い

電気技術者は、クラス 2 導体とクラス 5 導体の選択を頻繁に迫られます。決定は、ケーブルが固定設置されるか、モバイル/フレキシブル アプリケーションに使用されるかによって異なります。直接の比較は次のとおりです。

IEC 60228 クラス 5 導体の主な用途

クラス 5 導体は、中程度の振動や繰り返しの曲げに破損することなく耐えることができるため、幅広い業界で仕様化されています。

• フレキシブル コードと延長リード: ケーブルを定期的に巻き付けたり、ほどいたり、位置を変更したりする必要がある家庭用電化製品、電動工具、ポータブル機器。
• 産業用制御パネル: コーナーの周囲やケーブル ダクトを通る緻密な配線には、細いより線導体でのみ達成できる曲げ半径が必要です。
• 自動車用ワイヤーハーネス: エンジンの継続的な振動と温度サイクルにより、車両の耐用年数にわたって金属疲労に耐える導体が求められます。
• 海洋および海洋設置: 波による絶え間ない動きと、限られたスペースの組み合わせにより、クラス 5 は船内配電に推奨される選択肢となります。
• ロボティクスとオートメーション: 多関節ロボット アームには、故障することなく 1 日に何千回も屈曲するケーブルが必要です。中程度の屈曲用途ではクラス 5 がこの課題に対応します (高屈曲の場合はクラス 6)。

IEC 60228 クラス 5 の指定がプロジェクトにとって重要な理由

IEC 60228 クラス 5 などの認知された規格を参照せずに「フレキシブル」として販売されているケーブルを選択すると、重大なリスクが生じます。この規格への準拠により、次の 3 つの具体的な保証が提供されます。

• 安全性: 抵抗制限により、定格電流下で導体が過熱しないことが保証され、絶縁劣化や潜在的な火災の危険が防止されます。
• 互換性: 標準化された最大ワイヤ直径により、導体は改造を必要とせずに標準ラグ、フェルール、端子台に正しく適合します。
• 長寿命: 細い撚り線により、繰り返しの屈曲時の金属疲労が防止され、非準拠の代替品と比較してケーブルの耐用年数が大幅に延長されます。

この規格は EU (BS EN 60228)、オーストラリア (AS/NZS 1125)、およびその他の多くの市場で採用または認識されているため、国際的にケーブルを調達する場合、IEC 60228 認証により規制当局の承認も簡素化されます。

第5種車掌に関するよくある質問

クラス5はフレキシブルケーブルと同じですか?

正確には違います。 「フレキシブル ケーブル」は広範な商業用語です。クラス 5 は、測定可能な技術要件を備えた特定の IEC 60228 導体分類です。ケーブルは、クラス 5 仕様を満たさなくても、柔軟なものとして販売できます。

クラス 5 導体は屋外で使用できますか?

クラス 5 は、ケーブル全体の定格ではなく、導体の構造のみを指します。ケーブルが屋外での使用に適しているかどうかは、絶縁体とジャケットの素材 (耐紫外線性 PVC、XLPE など) によって異なります。導体クラスだけでなく、ケーブルの完全な仕様を常に確認してください。

クラス5とクラス6の違いは何ですか?

どちらも柔軟な導体クラスです。クラス 6 ではさらに細いストランドを使用するため、柔軟性が向上し、最小曲げ半径がより小さくなります。クラス 6 はドラッグ チェーンの連続的な屈曲などの非常に動的なアプリケーション向けに指定されており、クラス 5 は中程度の屈曲シナリオをカバーします。
