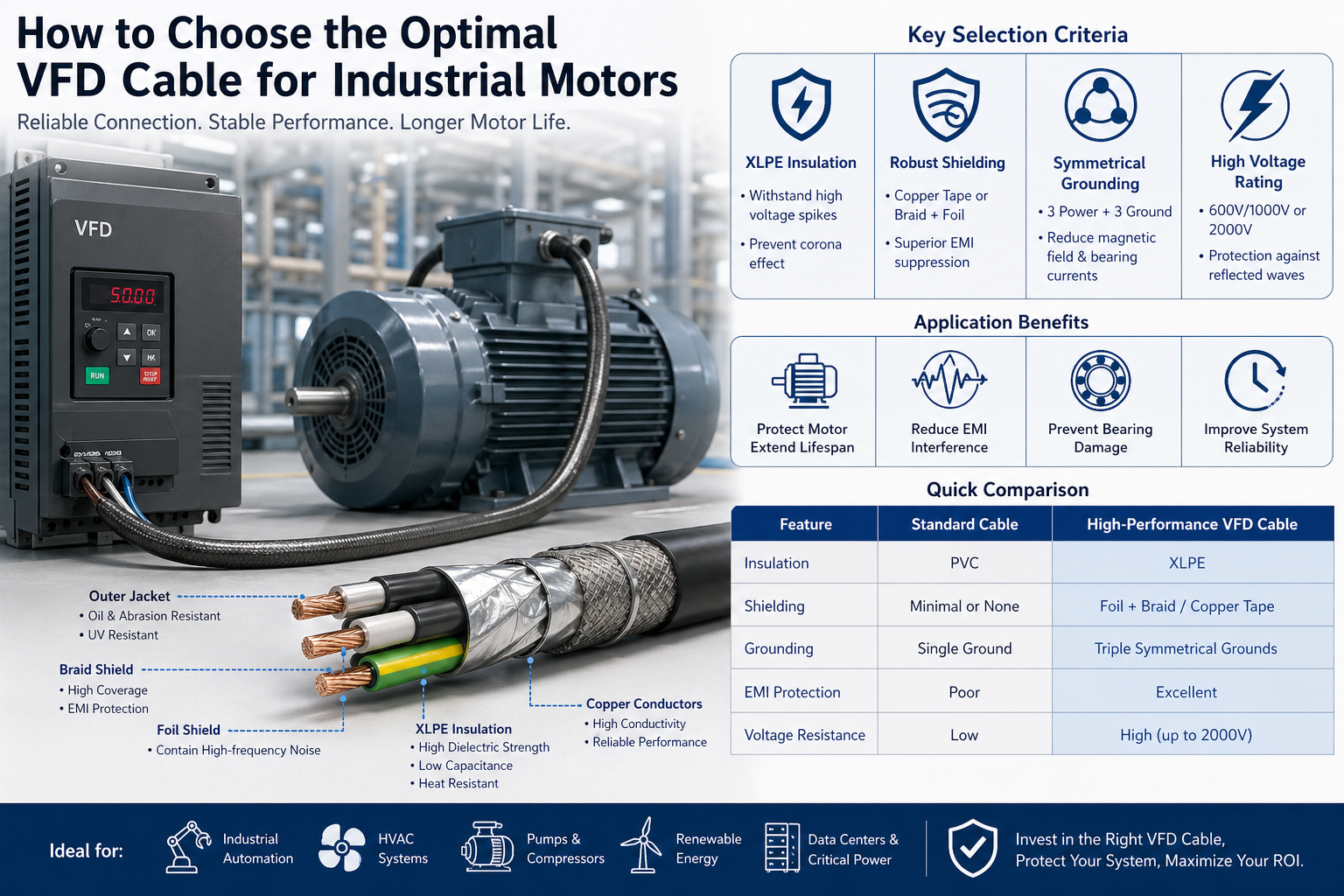

産業用モーターに最適なVFDケーブルの選び方

最新の産業システムでは、可変周波数ドライブ (VFD) と電気モーター間の接続は、最も電気的に攻撃的な環境の 1 つです。高いスイッチング周波数、電圧スパイク、電磁干渉 (EMI) により、ケーブルに極度のストレスがかかります。

不適切なケーブルを選択すると、単なる設計上の小さな欠陥ではなく、次のような結果が生じる可能性があります。

• モーターの早期絶縁不良
• 迷走電流によるベアリングの損傷
• 電磁干渉 (EMI) の増加
• 計画外のダウンタイムとメンテナンスコスト

したがって、適切に設計された VFD ケーブルは、システムの信頼性、安全性、長期的なパフォーマンスにとって非常に重要です。

1. VFD の動作環境を理解する

従来の電源とは異なり、VFD はパルス幅変調 (PWM) を使用してモーター速度を制御します。これにより、次のような非正弦波波形が作成されます。

• 高い dv/dt (電圧変化率)
• 反射波過電圧 (特に長いケーブル配線の場合)
• コモンモード電圧と循環電流

標準ケーブルが失敗する理由

THHN や基本的な PVC 絶縁ワイヤなどの汎用ケーブルは、これらの条件向けに設計されていません。時間が経つにつれて、次のようなことを経験する可能性があります。

• コロナ放電による絶縁劣化
• 過度の熱の蓄積
• EMI 漏れが近くの計器に影響を与える

結果: モーターの寿命が短くなり、システムのパフォーマンスが不安定になります。

2. VFD ケーブルの主な選択基準

A. 絶縁タイプ: 高周波安定性のための XLPE

絶縁システムは、電気的ストレスに対する防御の最前線です。

推奨: 架橋ポリエチレン (XLPE)

技術的な利点:

• 電圧スパイクに耐える高い絶縁耐力
• 低い誘電損失と低い静電容量
• 優れた熱定格 (通常 90°C ～ 125°C)
• コロナ放電に強い

PVC と比較して、XLPE は高周波環境における絶縁寿命を大幅に向上させます。

B. EMI 制御のための高度なシールド

EMI 抑制は、VFD アプリケーションにおける最も重要な要件の 1 つです。

適切なシールドがないと、電磁ノイズにより次のような問題が発生する可能性があります。

• PLC、センサー、通信システムへの干渉
• 誤った信号や操作エラーを引き起こす
• 規制された環境ではコンプライアンスのリスクが増大する

推奨されるシールド構造:

• 銅テープシールド

• 高周波ノイズの抑制に優れています
• 低インピーダンスの接地経路を提供します
  • ホイルブレードシールド
• カバレッジ ≥85%
• 柔軟性と高いシールド効果を兼ね備えています。

主な機能:

適切に設計されたシールドにより、 コモンモード電流がケーブルを通って戻る 、モーターベアリングを損傷するのではなく。

C. 対称接地設計

ケーブルの形状は電気的性能に直接影響します。

ベスト プラクティス構成:

• 三相導体
• 対称的に配置された 3 本のグランド導体

パフォーマンス上の利点:

• 電磁界放射を低減します
• 接地電流分布のバランスをとる
• シャフト電圧とベアリング電流を最小限に抑えます

このデザインは特に重要です 中馬力および高馬力モーター .

D. 定格電圧と反射波保護

反射波現象により、モーター端子の電圧ピークが到達する可能性があります。 公称電圧の 2 ～ 3 倍 .

推奨評価:

• 標準産業システム用の 600V / 1000V
• 2000V:

• 長いケーブル配線
• 高スイッチング周波数ドライブ
• クリティカルなアプリケーション

エンジニアリングに関する洞察:
より高い電圧定格の絶縁システムは安全マージンを提供し、故障のリスクを大幅に軽減します。

3. ケーブルのサイズ設定と設置に関する考慮事項

電流容量と熱管理

導体のサイジングを正しく行うには、次の点を考慮する必要があります。

• モーター全負荷アンプ (FLA)
• 周囲温度
• 設置方法（トレイ、コンジット、屋外）
• ケーブルのグループ化とディレーティング係数

不適切なサイズ設定は過熱を引き起こし、ケーブルの寿命を縮める可能性があります。

柔軟性と機械的性能

次のような動的環境では、

• ロボット工学
• 自動化された生産ライン
• 機械を動かす

ハイフレックス VFD ケーブルを使用する 連続的な動作と曲げサイクル向けに設計されています。

耐環境性

産業環境は過酷で予測不可能な場合があります。

推奨ジャケット素材:

• TPE (熱可塑性エラストマー):

• 耐油性、耐摩耗性、耐薬品性に優れています
• 産業環境や過酷な環境に最適
  • 特殊PVC:
• 費用対効果の高い
• 一般的な産業用途に適しています

追加の保護要素:

• 耐紫外線性（屋外設置）
• 湿気や水の侵入に対する保護
• クーラントおよび工業用化学薬品に対する耐性

4. コンプライアンスと標準 (グローバル プロジェクトにとって重要)

国際プロジェクト用の VFD ケーブルを選択する場合、コンプライアンスは不可欠です。

考慮すべき一般的な基準:

• UL (北米)
• IEC/EN規格（欧州）
• RoHS および REACH (環境コンプライアンス)

準拠したケーブルを選択すると、次のことが保証されます。

• プロジェクトの承認が簡単になる
• 法的リスクと運用上のリスクの軽減
• グローバル市場との互換性

5. 簡単な比較: 標準ケーブルと VFD ケーブル

特徴	標準ケーブル	高性能VFDケーブル
絶縁	PVC	XLPE
シールド	最小限 / なし	箔編組/銅テープ
接地	シングル	対称マルチグラウンド
EMI対策	貧しい	素晴らしい
耐電圧	低い	高（最大2000V）

6. アプリケーションシナリオ

高性能 VFD ケーブルは以下の分野で広く使用されています。

• 産業オートメーションシステム
• 可変速ドライブを備えた HVAC システム
• ポンプおよびコンプレッサーシステム
• データセンターと重要な電力システム
• 再生可能エネルギーシステム（風力、太陽光）

これらの各環境には次のものが必要です 安定、低騒音、高信頼性の電力伝送を実現 .

7. 結論: 単なるコンポーネントではなく、戦略的投資

適切な VFD ケーブルの選択は、単なる技術仕様の決定ではなく、システムの信頼性への長期的な投資です。

高性能 VFD ケーブルは初期コストが高くなりますが、次のようなメリットをもたらします。

• メンテナンスとダウンタイムの削減
• モーターと機器の寿命の延長
• 電磁適合性 (EMC) の向上
• 総所有コスト (TCO) の削減

最終的な洞察:
適切に選択された VFD ケーブルは、ドライブとモーターの間の保護バリアとして機能し、システムのライフサイクル全体にわたって効率的で安定した干渉のない動作を保証します。
