SPE がスマート製造の未来となる理由

産業用モノのインターネット (IIoT) とスマート マニュファクチャリングの進化において、企業は常に大きな問題点に直面してきました。トップレベルのネットワーク (制御室やサーバーなど) は高速イーサネットを使用する一方、ボトムレベルのセンサーやアクチュエーターは、スペースと配線コストの制限により、時代遅れで低速で互換性のないフィールドバスに制限されることがよくあります。

の出現 シングル ペア イーサネット (SPE) この行き詰まりを完全に打破しました。従来の 4 ペア (8 コア) のイーサネット ケーブルをわずか 1 ペア (2 コア) に簡素化しながらも、高速データ伝送と同期電源供給を実現します。これは単なる物理的な「スリム化」ではなく、センサーから直接クラウドへのシームレスな全 IP 通信を可能にする根本的な革命です。

コアの比較 : SPE と従来のイーサネット

Cat5e または Cat6 ケーブル 私たちが最もよく知っているのは 8 本の銅線であり、従来のイーサネット配線は通常、最大距離が 100 メートルに厳しく制限されています。この設計はオフィス環境には最適ですが、非常にコンパクトで過酷な産業環境 (多軸ロボット アーム内や数千メートルのパイプライン沿いなど) ではかさばり、制限があるように見えます。

SPE には次のような破壊的な利点があります。 :

• ミニマルな構造 : クロスウェブフィラーと余分な6本のワイヤーを完全に放棄し、単一の平衡ツイストペアのみを必要とします。

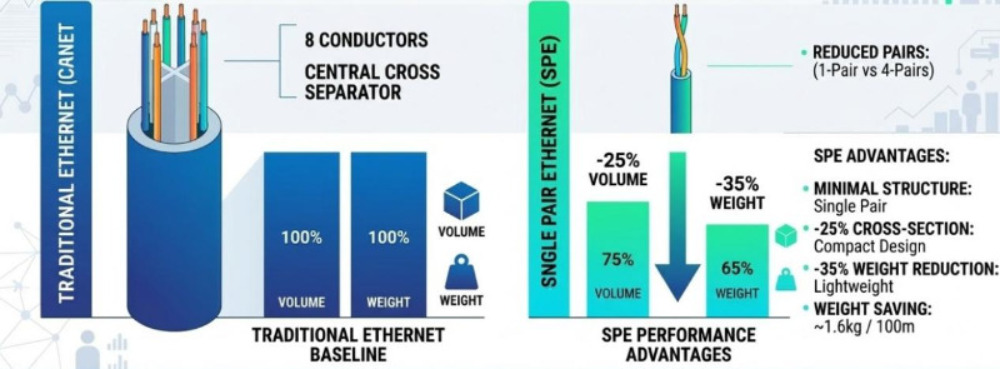

• 体積と重量の大幅な削減 : 従来の産業用イーサネット配線と比較して、SPE は設置断面積を約 1 削減します。 25% そして総重量は 35% 。大型のデータ ラックや鉄道輸送システムでは、これにより 100 メートルあたり約 1.6 kg の自重が軽減されます。
• 優れた柔軟性と耐ねじれ性 : 単一ペアの対称構造により、内部の「ワイヤ摩擦」の問題が物理的に回避されます。特殊な充填材と組み合わせることで、SPE は数千万回の高周波曲げサイクルや厳しい 3D ねじれに耐えることができるため、産業用ロボットに最適です。

SPE が解決する 3 つの中核産業の問題点

1. 100メートルの物理的距離の限界を突破する

石油産業や化学産業などのプロセスオートメーションのシナリオでは、機器が広範囲に分散されているため、従来の 100 メートルの制限は致命的な欠陥となっています。の 10BASE-T1L SPE プロトコル ファミリ内の標準により、最大 10 Mbps の高速全二重伝送が可能になります。 1000メートル 、産業用配線の「距離の不安」を完全に解決します。

2. PoDL: 一石二鳥 (データと電力)

従来のデバイスでは、多くの場合、データと電源用に別のケーブルが必要です。 SPE の導入 パワーオーバーデータライン (PoDL) この技術により、端末デバイスへのデータと最大約 50W の DC 電力の同時送信が可能になります。ヘビーデューティ機器向けに、業界はハイブリッド インターフェイス トポロジを導入し、高速データと最大数キロワットの電源を同じリンク内で分離し、機器のルーティングを大幅に簡素化しました。

3. ゲートウェイの廃止による「ネットワークのフラット化」

これまで工場では、下位レベルのアナログ信号が上位レベルと通信できるようにするために、多数の高価な「プロトコル変換ゲートウェイ」を導入する必要がありました。 SPE を使用すると、最も小さなボトムレベルのセンサーでも独立した IP アドレスを持ち、TCP/IP ネットワークに直接接続できます。単一のゲートウェイ ノードを排除すると、コストを節約できると推定されています。 10,000ドル システムのライフサイクル全体にわたる総合的なコストを計算します。

コアプロトコルとインターフェースエコシステム

SPE を適用する場合、基礎となる複雑なコードに飛び込む必要はありません。必要なのは、そのパフォーマンスを決定する次の中心的な標準を認識することだけです。

1. 伝送速度と距離のマトリックス (IEEE 802.3 シリーズ)

• 10BASE-T1L : 10 Mbps の速度、最大 1000 メートル。長距離プロセス制御用に設計されており、爆発性環境における本質安全性をサポートします (Ethernet-APL)。
• 10BASE-T1S : 10 Mbps の速度、マルチドロップ トポロジをサポートします。最大 25 メートルの長さの単一の幹線で十数台のデバイスを並列接続できるため、大規模なスター トポロジー配線が不要になります。
• 100/1000BASE-T1 : 100 Mbps または 1 Gbps ギガビット速度、最長 15 ～ 40 メートル。主に車両内の高速相互接続や高解像度産業用マシンビジョンに使用されます。

2. 産業用接続インターフェース規格（IEC 63171シリーズ）

従来の RJ45 コネクタはかさばりすぎ、耐振動性に欠けるため、業界は次のような新しい標準を確立しました。

• IEC 63171-6 およびその他のマイクロインターフェイス : IP20 ～ IP67 の保護等級をカバーしており、耐衝撃性と耐落下性を備えています。その体積は従来のインターフェイスのほんの一部であり、次世代デバイスの主要なコネクタとなっています。
• M12 ハイブリッド インターフェイス (IEC 63171-7) : 高出力デバイス向けの究極のソリューション。この規格は、データ ピンと複数の高電力供給ピンの組み合わせを定義し、モーターやサーボ ドライブなどの重機への「データ電力」の同時伝送をサポートします。

よくある質問 (FAQ)

Q1: SPE は従来のネットワークより遅いですか?

いいえ。ネットワーク速度は、リンクの物理的な太さではなく、プロトコル標準によって決まります。 SPE は、短距離 (40 メートルなど) で最大 1 Gbps のギガビット速度もサポートできます。

Q2: SPE の Power over Data Lines (PoDL) は PoE と同じですか?

目的は同じですが、基盤となるテクノロジーが異なります。従来の PoE は 4 ペア ケーブル内のスペア ペアまたはファントム電源に依存しますが、PoDL は単一ペア (2 コア) の物理回路上で高周波データと DC 電力を同時に混合して送信できます。

Q3: 通常の 2 芯ワイヤまたは被覆を剥がした古いイーサネット ケーブルをそのまま SPE ケーブルとして使用できますか?

あまりお勧めできません。真の SPE 伝送システムは、特にシングルペアの高周波伝送のために、インピーダンス、リターンロス、クロストークが厳密に最適化されています。産業用 SPE ケーブルには、通常の銅線では到底太刀打ちできない特別な柔軟な構造要素も含まれています。

結論

シングル ペア イーサネット (SPE) は、決して「銅線の数が少なくなる」という技術的なダウングレードではありません。これは、真のデジタル化とインテリジェンスに向けて進む産業オートメーションの物理層の基礎です。早い段階で SPE テクノロジーをインフラストラクチャ計画に組み込んだ企業にとって、現在の展開コストとメンテナンス コストが大幅に削減されるだけでなく、次世代の Internet of Everything アーキテクチャで優位性を獲得することもできます。

高品質ケーブルにこだわるメーカーとして、 フアプカブル チームは常に最先端の産業用通信技術の進歩を追い、厳格な産業規格を満たす信頼性の高いケーブル ソリューションを世界中の顧客に提供することに専念しています。お客様のプロジェクトに合わせたケーブルの仕様と見積もりを入手するには、お気軽に当社のチームにお問い合わせください。
