アルミニウム線を銅製レセプタクルに直接接続できますか?

かどうかという質問に対処するとき、 アルミ線 標準の銅レセプタクルに直接接続できるため、材料科学と現在の米国電気規格 (NEC) 規格が最終的な答えを提供します。 絶対にだめ .

米国消費者製品安全委員会 (CPSC) とフランクリン研究所のデータによると、1972 年以前の「古い技術」のアルミニウム線で配線された家庭は、純銅で配線された家庭と比較して、コンセントとスイッチの接続部分で「火災危険条件」に達する可能性が 55 倍高いことが明らかになりました。この極度の火災の危険は、壁内のアルミニウム線から発生するものではなく、アルミニウム線と適合していない電気端子の間の機械的接続点に集中します。

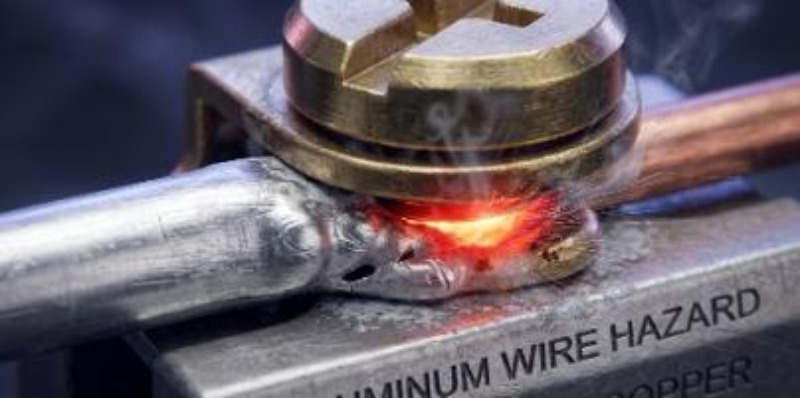

アルミニウムと銅の直接接続が非常に危険なのはなぜですか?

特殊な媒体や専用の機械設計を使用せずにアルミニウムと銅を押し合わせると、必然的に一連のゆっくりとした、しかし不可逆的な破壊的な物理的および化学的反応が引き起こされます。

• 熱膨張の不一致と「コールドフロー」: アルミニウムの熱膨張係数 (約 23.1 µm/m·°C) は、銅や鋼の熱膨張係数よりも大幅に高くなります。標準的なレセプタクルねじの厳しい拘束下で電流がワイヤを加熱すると、アルミニウムは激しい膨張と、「コールドフロー」または機械的クリープとして知られる不可逆的な横方向の塑性変形を起こします。冷却すると、アルミニウムは収縮しますが、元の体積は失われ、微細な隙間が残り、数千回の熱サイクルで深刻な緩みやアーク放電が発生し、最終的には焼損が発生します。
• 致命的な酸化絶縁層: 酸化された銅はある程度の導電性を保持しますが、アルミニウムは酸素と瞬時に反応し、緻密で非常に硬い酸化アルミニウム (Al₂O₃) の層を形成します。この層は優れた電気絶縁体であり、電流の伝達を著しく妨げます。機械的接続が緩むと酸化が加速し、接触抵抗が指数関数的に上昇し、大量の破壊熱が発生します。
• ガルバニック腐食: アルミニウムと銅の間には大きな電位差があります。これらの異種金属が標準の容器内で接触し、周囲の湿気にさらされると、微細なガルバニ電池が形成されます。高活性アノードであるアルミニウム ワイヤは急速な電気腐食を受け、その物理的構造と電気断面が劣化します。

唯一の準拠した直接接続ソリューション: CO/ALR 定格デバイス

「CU ONLY」とマークされた標準レセプタクルは、いかなる状況においてもアルミニウム ワイヤを終端処理することを固く禁じられています。アルミニウムの長期クリープにより、初期の「AL/CU」デバイスも高い率で故障しました。

最新の電気規定 (NEC 406.10 など) では、次のマークが付いていないデバイスには法律で義務付けられています。 CO/ALR (改訂銅-アルミニウム) では、アルミニウム導体を直接終端することは絶対に禁止されています。 CO/ALR コンセントは厳しい基準に合格する必要があります UL1567 標準。深い錫めっきを利用してガルバニック反応を最小限に抑え、特殊な狭いガイド スロットを備えてアルミニウム ワイヤを所定の位置に物理的にロックし、コールド フローを防ぎます。

最良の永久修理ソリューション: 銅の「ピグテール」

CO/ALR レセプタクルは高価であり、ジャンクション ボックス内で接続された複数のアルミニウム ワイヤの危険性を修正できないため、CPSC が最も強く推奨する永久修理は次のとおりです。 「おさげ」 。これには、短い純銅線を既存のアルミニウム線にしっかりと接続し、それを最新の標準レセプタクルに接続することが含まれます。

CPSC が公式に承認している恒久的なピグテール手法は 2 つだけです。

1. COPALUM 冷間圧着システム (最適な永久ソリューション)

TE Connectivity によって開発されたこれは、CPSC が家の銅線を完全に再配線するのと同じくらい安全であると評価する唯一の修理方法です。

• メカニズム: 特殊な錫メッキ銅スリーブを使用しています。独自の電動工具で 10,000 ポンドの絶対圧力を加え、「ドライ圧着」を作成します。
• 結果: この極度の圧力により金属が塑性流動し、酸化層が即座に引き裂かれ、室温で金属格子が融合して「冷間溶接」が形成され、将来の酸化や電気腐食が永久に除去されます。

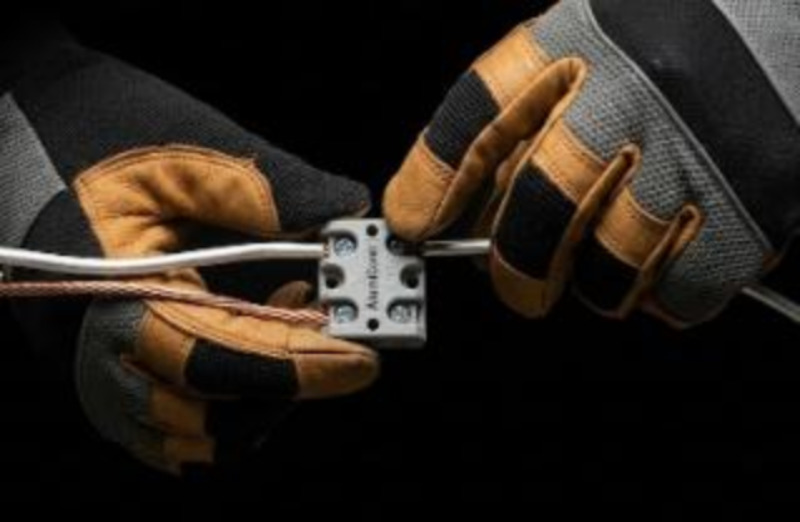

2. AlumiConn 専用アルミニウム対銅端子 (承認された代替品)

COPALUM ツールが利用できない地域では、CPSC は King Innovation の AlumiConn コネクタを承認します。

• メカニズム: これはコンパクトなマルチポートのミニチュア端子台で、アルミニウムと銅のワイヤが完全に絶縁されたポートに挿入され、発生源での電気腐食経路を遮断します。
• 抗酸化: 内部には抗酸化ペーストがあらかじめ充填されており、挿入するとすぐに裸のアルミニウム結晶をコーティングし、酸素を遮断します。

重要なコンプライアンス警告: トルク管理の義務 (NEC 110.14(D))

AlumiConn コネクタを使用する場合、NEC 110.14(D) ではインストーラが明示的に 校正済みトルクツール （トルク ドライバーなど）メーカーが指定した正確なトルク（通常は 10 ～ 15 インチポンド）を達成します。締めすぎは高抵抗の焼損を引き起こし、締めすぎは柔らかいアルミニウム線を押しつぶします。トルクツールを使用しないと NEC 規定に違反し、火災後に保険請求が拒否される可能性があります。

厳禁: 標準または「紫」ワイヤー ナットは安全ですか?

いいえ。アルミニウムと銅の接続には、標準のツイストオン ワイヤ ナットを決して使用しないでください。アルミニウムと銅の接続用に市販されている「紫色の」ワイヤー ナット (酸化防止剤ペーストを含む Ideal 65 など) でも、CPSC は恒久的な修理を承認していません。実験室でのテストでは、これらのワイヤー ナット内のスパイラル スプリングがアルミニウムの激しい熱膨張とコールド フローを抑制できないことが示されています。アルミニウム ワイヤのワイヤ ナット接続は失敗することが多く、未処理の元の古いレセプタクルよりもさらに早く火災の危険が生じます。

よくある質問 |よくある質問

Q1: アルミニウム線を標準の銅製レセプタクルに直接接続できますか?

絶対に違います。米国電気工事規程 (NEC) によれば、CO/ALR マークのない未認定のデバイスがアルミニウム導体を終端することは厳しく禁止されています。特殊な機械設計を行わずにこれら 2 つの金属を直接圧縮すると、不可逆的な破壊反応が引き起こされます。

Q2: アルミ線と銅線を接続すると火災が起こるのはなぜですか? 主な理由は 3 つあります。 まず、アルミニウムの高い熱膨張により、接続点で機械的クリープ (コールド フロー) が発生し、緩みやアーク発生が発生します。第二に、露出したアルミニウムは瞬時に絶縁性の高い酸化物層 (酸化アルミニウム) を形成し、極度の熱を発生します。第三に、2 つの金属間の接触により電食が発生し、ワイヤの機械的強度が急速に低下します。

Q3: 「AL/CU」レセプタクルや酸化防止剤ペースト入りの「紫」ワイヤーナットは使用できますか?

いいえ、初期の「AL/CU」デバイスはアルミニウムの長期クリープに耐えられなかったため失敗しました。同様に、酸化防止剤ペーストが塗布された「紫色」のワイヤー ナットは、CPSC によって恒久的な修理が認められていません。故障率と火災の危険性は、未処理の古いコンセントよりもさらに速くなります。

Q4: 古いアルミニウム配線を修理するための最も準拠した安全な方法は何ですか?

過熱のリスクを永久に排除するには、完全に準拠した方法が 2 つだけあります。1 つは、デバイスを UL 1567 規格に合格した専用の CO/ALR レセプタクルに完全に置き換える方法です。または、COPALUM 冷間溶接システムまたは AlumiConn 端子で銅ピグテールを使用し、取り付け時に NEC 110.14(D) トルク仕様を満たす高精度トルク ツールを確実に使用します。
