ドキュメントのバージョン: 1.0 目的: 電気技術者、請負業者、プロジェクトマネージャーに、選択に関する客観的なガイダンスを提供する。ケーブル直接埋設用途に適しており、長期的な信頼性と国際規格への準拠を保証します。

1. はじめに

インフラストラクチャの寿命に関しては、適切なケーブルを選択する必要があります。 直葬（DB） は、電気設計と設置において最も重要な決定事項の 1 つです。電線管に設置されたケーブルとは異なり、直接埋設されたケーブルは継続的に次のような影響にさらされます。

このガイドでは、主要な要件を定義し、用途ごとにケーブルタイプを推奨し、導体材料を比較し、30 年の耐用年数を達成するための重要な設置方法の概要を説明します。

ケーブルが直接埋設に適しているとみなされるのは、その絶縁体と外側のジャケットが次のような抵抗に耐えられるように特別に設計されている場合のみです。

標準の屋内定格ケーブル (THHN、通常の PVC 建築用ワイヤーなど) は次のとおりです。 そうではない 追加の機械的保護を必要としない直接埋葬に適しています。

ケーブルの選択は、電圧クラス、負荷要件、環境条件、および一般的な地域/国家規格 (NEC、IEC 60502、または地域の同等規格など) によって異なります。

UF-B（地下フィーダー） すべての導体を覆う丈夫な熱可塑性ジャケット。湿った場所の分岐回路に広く使用されています。
USE-2 / RHW-2 / XHHW-2 XLPE 絶縁単導体、90°C ウェット/ドライ定格。引込口とフィーダーに共通。多くは多用途性のために複数の評価を持っています。
URD（地下住宅流通） XLPE絶縁を備えた組み立て済みのアルミニウム三重/四重ケーブル。費用対効果の高い住宅用地下サービスの有力な選択肢です。

XLPE 絶縁ケーブル 架橋ポリエチレン絶縁は、優れた熱安定性 (90 ～ 105 °C 連続)、環境応力亀裂に対する耐性、および湿潤環境での長期性能を提供します。一般的な構造: シングルコアまたは PVC、PE、または LSOH シースを備えたマルチコア。適用規格：IEC 60502-1（LV）、IEC 60502-2（MV）、UL 44、UL 854など
外装ケーブル (機械的保護を強化するため)
- STA(スチールテープアーマー) — 粉砕やげっ歯類による被害に対して効果的です。
- SWA（スチールワイヤーアーマー） — 優れた引張強度;不安定な土壌や長い引きに最適です。

USE-2 または PV ワイヤー (UL 4703) 耐紫外線性、高温定格 (90 ～ 150 °C)。露出した配線や埋め込まれたセグメントに適しています。
二重定格の XLPE 導体 (RHW-2/USE-2 など) の仕様がますます増えています。

特徴	銅(Cu)	アルミニウム(Al/合金/ACSR)
電気伝導率	高 (≈100% IACS)	中程度 (EC グレードの IACS ≈ 61%、合金の方が優れています)
重量	より重い	大幅な軽量化（取り扱いや引きやすさ）
耐食性	素晴らしい	阻害剤で適切に終了すると良好
材料費	より高い	特に導体サイズが大きい場合は低くなります
代表的な用途	高負荷回路、狭いスペース、重要な終端	長距離フィーダ、公共事業配電、コスト重視のプロジェクト

アルミニウム導体に関する重要な注意事項: 酸化関連の接続障害を最小限に抑えるために、必ず UL 規格に準拠したコネクタまたは同等のコネクタを使用し、承認された酸化防止剤化合物を適用し、メーカーのトルク仕様に従ってください。

ケーブルの寿命と安全性を最大限に高めるには:

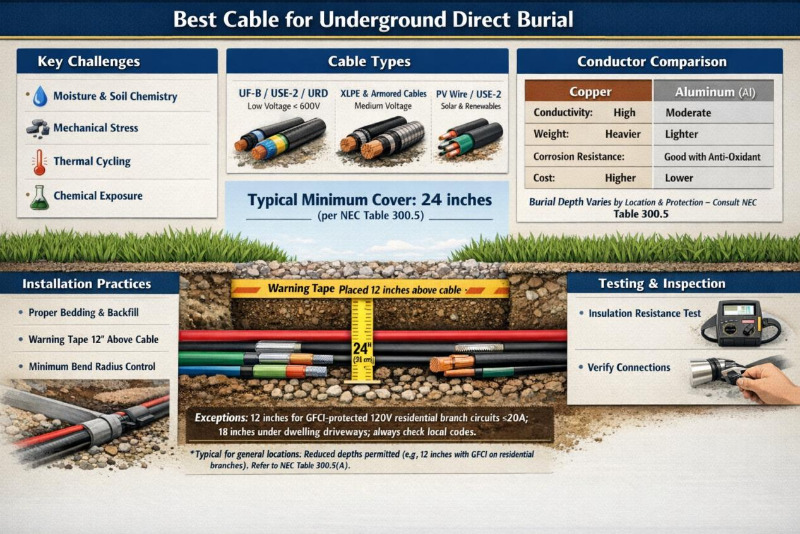

1. 最小埋設深さ 地域/国の電気規定に従ってください。一般的な値 (NEC 表 300.5 の例):

2. 敷料と埋め戻し 鋭利な物体から保護するために、ケーブルの下と周囲に 4 ～ 6 インチのきれいな砂または細かい岩のない土を置きます。

3. 警告と機械的保護

4.追加のベストプラクティス

該当する規格 (NEC、IEC 60502 シリーズ、または地域の規制) の最新版への準拠を常に確認し、メーカーのデータシートを確認し、サイト固有のリスク評価を実施してください。

お客様のプロジェクトをサポートいたします。カスタマイズされた仕様、規格準拠のサポート、または XLPE 外装ケーブル、USE-2 同等品、SWA バリアントなどの詳細なデータシートについては、当社の技術専門家にお問い合わせください。
