スマートホーム照明配線のハードコアガイド: プロトコル、規格、および落とし穴の回避

現代のスマートホームは、単一のデバイスから家全体のエコシステムの綿密な調整へと進化しました。照明システムの基礎となる配線アーキテクチャによって、ネットワークの安定性、拡張性、安全性が決まります。配線ミスは、後で多額のメンテナンス費用につながる可能性があります。この記事では、実際のエンジニアリング ロジックと国際電気規格に基づいた、スマート照明の配線ガイドラインの詳細を説明します。

1.通信プロトコルとトポロジーアーキテクチャ

• KNX と物理的分離

インフラストラクチャ グレードのスマート照明では、KNX は専用の緑色のツイスト ペア ケーブルを使用し、データ伝送を 220V 主電源から完全に物理的に分離します。その分散型アーキテクチャは、単一の中央ホストが存在しないことを意味します。単一ノードの障害によってネットワーク全体が麻痺することはなく、非常に高い信頼性を実現します。

• DALIデジタルプロトコル

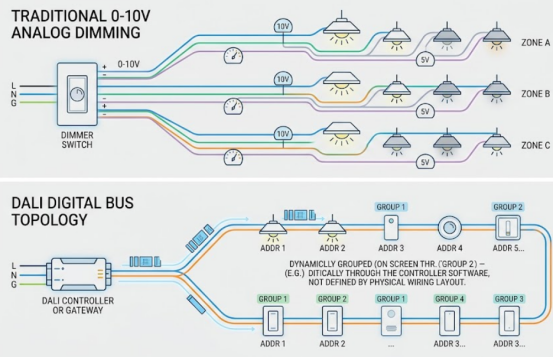

0 ～ 10V のアナログ調光で一般的な電圧降下やちらつきの問題と比較すると、DALI プロトコルは真の双方向デジタル通信です。 IEC 62386-101 規格によれば、DALI バス上の 2 つのデバイス間の DC 電圧降下は 2VDC を超えてはならず、電源までの最大距離は 300 メートルを超えてはなりません。

2. 高圧配線の主な仕様

• 「中性線なし」配線を完全に放棄する

従来のスイッチは活線のみを制御します。スマート スイッチに中性線がない場合、問題のある「中性線なし」スタンバイ電源メカニズムに依存する必要があり、致命的な周期的な LED の「ちらつき」または「ゴースト ライト」現象が発生します。さらに、「ニュートラルなし」の最大負荷は通常約 800 ワットに制限されており、標準的なニュートラル - ライブ スイッチの 2500 ワットをはるかに下回っています。 新築または改修プロジェクトでは、すべての接続箱に独立した中性線を取り付ける必要があります .

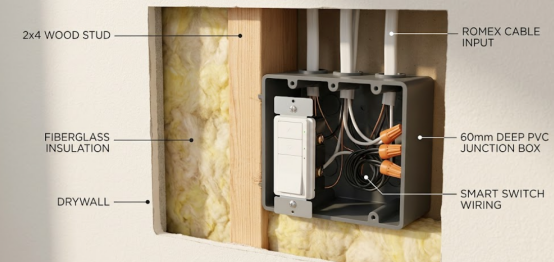

• 深さ60mmのジャンクションボックス

スマート パネルは全負荷動作中に大量の熱を発生するため、より多くの配線端子を収容する必要があります。従来の 50 mm ボックスは、圧力下で断熱材の損傷を容易に引き起こし、熱によるシャットダウンや火災につながる可能性があります。 UL 94 V-0 の最高難燃性認証を満たす、深さ 60 mm の大容量 PVC ボックスを厳密に使用することを強くお勧めします。

• 共有ニュートラルの厳禁

異なる回路の中性線を混在させると、メンテナンス中に誤ってブレーカーがオンになった場合に、安全であるはずの中性線に致命的な逆帰還電圧がかかり、重大な感電につながる可能性があります。さらに、深刻な電流の不均衡を引き起こし、配電ボックスの漏電保護スイッチが頻繁にトリップする原因となり、スマート システムが麻痺します。

3.低電圧DCドライバー技術

• 定電圧 (CV):

平行配線アーキテクチャを使用し、LED フレキシブル ストリップに適しています。利点: 現場でのランダムな切断と接合をサポートします。欠点: 線間電圧降下によって大幅に制限され、長いストリップの遠端が暗くなり、黄色になります。

• 定電流 (CC):

物理的な直列接続が必要な、高出力の防眩スポットライトに適しています。 LEDの熱暴走焼損を完全に防止し、物理レベルでの長距離電圧降下の影響を排除し、端から端まで絶対的な明るさの一貫性を確保します。

4.制御デッドロックと分離モード

ユーザーが物理的なスマート壁スイッチを押して電力を遮断すると、天井の RGBW スマート電球内に統合された通信チップは即座に電力を失い、強制的にオフラインになります。これにより、モバイル アプリや音声アシスタントが完全に制御を失い、家全体のワイヤレス メッシュ ネットワークのトポロジが継続的に崩壊する可能性さえあります。

究極の解決策: ソフトウェアのデカップリング

デバイスのバックエンドで「分離モード」を強制的に有効にします。スイッチ内の高電圧を制御する物理リレーは「閉」導通状態に永続的にロックされ、電源が切断されることはありません。物理的なボタンのアクションは純粋なデジタル コマンドに変換され、システムの脳に送信されます。この「常時オン」ソリューションでは、電球交換時の偶発的な感電を防ぐために、配電ボックスに視認性の高い警告ラベルを取り付ける必要があります。

よくある質問

Q1: 低圧信号線と高圧電力線を同じ電線管で共用できますか?

答え: 絶対に違います。交流磁界と高電圧の過渡サージは深刻な電磁干渉 (EMI) を引き起こし、低電圧ネットワークでのデータ パケット損失や制御障害に直接つながります。国際基準では、最低 30 cm (12 インチ) の平行間隔が義務付けられています。やむを得ず交差する場合は、90度の角度で垂直に交差しなければなりません。

Q2: スマートLEDダウンライトが消灯後もかすかに点滅するのはなぜですか?

答え: これは通常、「ニュートラルなし」スマート スイッチの侵害が原因です。オフ状態では、バイパス回路を使用して、電球に微小な電流を流して電力を供給します。 LED コンデンサに電荷が伝導しきい値まで蓄積され、発光してから消えることを繰り返し、ちらつきまたは「ゴースト ライト」現象を形成します。

Q3: 国境を越えて購入する場合、または安価なリレー モジュールを使用する場合の最大の安全上の危険は何ですか?

答え: 現地の法定安全認証 (IEC/CE、UL、CCC など) を取得できていない、またはワイヤのゲージが公称電流定格と一致していません。小電流モジュールが高電力負荷に接続されると、接点が急速に加熱して酸化し、熱劣化と絶縁材料の分解が加速され、最終的には機器の焼損や火災さえも引き起こします。
