構造化ケーブルとポイントツーポイント: 2026 年の完全ガイド

ネットワーク インフラストラクチャを設計またはアップグレードする際に直面する最も重要な決定の 1 つは、次のいずれかを選択することです。 構造化されたケーブル配線 そして ポイントツーポイントのケーブル配線 (業界の新参者によって「構造配線」と呼ばれることもあります)。今日の選択が、今後 10 ～ 20 年間のネットワークのパフォーマンス、拡張性、メンテナンス コストを決定します。

このガイドでは、各ケーブル配線のアプローチが何であるか、どのように異なるのか、オフィス、データセンター、またはエンタープライズ環境にどれが適しているのかを正確に説明します。

クイックアンサー: 構造化ケーブル配線 vs ポイントツーポイント

構造化されたケーブル配線 は、ANSI/TIA-568 などの業界標準に準拠した中央パッチ適用システムを中心に構築された、標準化され組織化されたネットワーク インフラストラクチャです。パッチ パネル、トランク ケーブル、および明確に定義されたサブシステムを備えた階層設計が使用されています。

ポイントツーポイントのケーブル接続 これは、各ケーブルが 1 つの機器から別の機器に直接配線される、デバイス間の直接配線アプローチです。パッチ パネルや集中管理は必要ありません。最初はインストールが早いですが、ネットワークが成長するにつれてすぐに混乱してしまいます。

現代のほとんどのビジネスでは、 構造化されたケーブル配線 is the recommended choice なぜなら、信頼性が向上し、トラブルシューティングが容易になり、長期的なコストが大幅に削減されるからです。

構造化ケーブル配線とは何ですか?

構造化ケーブル配線は、建物全体またはキャンパス全体で音声、データ、ビデオ、およびマルチメディア サービスをサポートする包括的なケーブル配線システムです。構造化ケーブル配線では、各デバイスからスイッチまで個別のケーブルを配線するのではなく、国際規格 (ANSI/TIA-568、ISO/IEC 11801) で定義された論理的な階層化アーキテクチャを使用します。

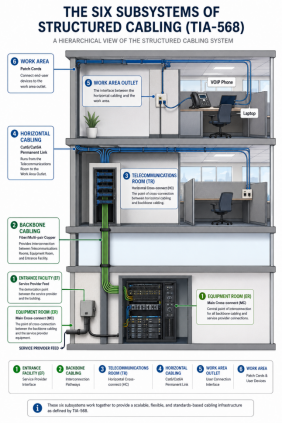

構造化ケーブル システムの 6 つのサブシステム

完全に構造化されたケーブル システムは、次の 6 つの標準化されたサブシステムに分類されます。

1. エントランス施設（EF） – 外部サービスプロバイダーのケーブルが建物に入る場所。
2. 設備室（ER） – メインサーバー、スイッチ、通信機器を収容します。
3. バックボーンのケーブル配線 – 機器室と電気通信室を接続する垂直または建物間のケーブル。
4. 通信室（TR） – バックボーン ケーブル接続が終了し、水平ケーブル接続が始まる中間ハブ。
5. 水平ケーブル配線 – 通常は Cat6、Cat6A、またはファイバーを使用して、電気通信室から個々の作業エリアのコンセントまで接続します。
6. 作業エリア – コンセント、パッチコード、接続されたデバイスを含むエンドユーザースペース。

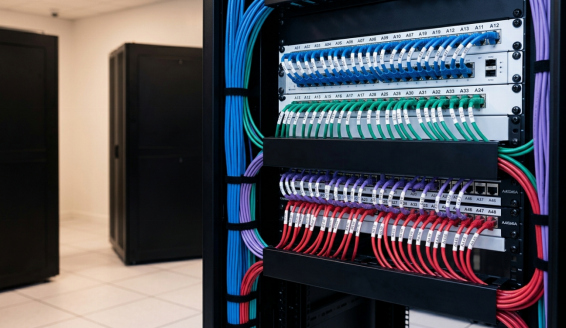

構造化ケーブルの主要コンポーネント

• パッチパネル 整理された終了と簡単な移動/追加/変更のため
• 幹線ケーブル (高密度バックボーン接続)
• ケーブル管理 (ケーブルトレイ、レースウェイ、垂直/水平マネージャー)
• ラベル付けと文書化 あらゆるケーブル配線に
• 標準化されたコネクタ (RJ45、LC、MTP/MPO)

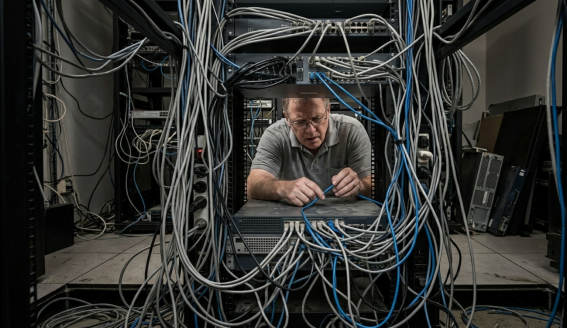

ポイントツーポイントケーブル接続とは何ですか?

ポイントツーポイント ケーブル配線 (「ダイレクト コネクト」または「フライバイ」配線とも呼ばれます) は、その名の通り、1 つのケーブルが 1 つのデバイス (サーバーなど) から別のデバイス (スイッチ ポートなど) に直接接続され、中間のパッチ パネルや構造化された経路はありません。

ポイントツーポイント設定では、48 台のサーバーがスイッチに接続されている場合、ラック内を蛇行する 48 本の個別のケーブルがあり、それぞれのケーブルが両端で直接終端されています。

ポイントツーポイントケーブル接続の仕組み

• 各ケーブルは単一の接続専用です
• パッチパネルも統合ポイントもありません
• 通常、ケーブルは長く、カスタムカットされ、エンドポイント間を直接引き回されます。
• 新しいデバイスが追加されるたびに、トポロジは直線的に拡大します

このアプローチは最初は簡単で安価に見えるかもしれませんが、ネットワークが拡大するにつれてほとんどの場合問題が発生します。

構造化ケーブルとポイントツーポイント: 並べて比較

特徴	構造化されたケーブル配線	ポイントツーポイント
インストール時間（初期）	長い - 計画とパネルのパッチが必要	より高速 — ケーブルをエンドツーエンドで配線するだけです
初期費用	より高い	下位
長期的なコスト	下位 (easy moves/adds/changes)	より高い (re-pulling cables, troubleshooting)
スケーラビリティ	優れた — 成長を考慮した設計	悪い - 複雑さが指数関数的に増加します
トラブルシューティング	簡単 — ラベル付け、整理、文書化	難しい - 絡まったケーブルを追跡する
エアフローと冷却	最適化 — すっきりとしたケーブル束	制限 - 高密度のケーブルマットが空気の流れを遮断
美学	清潔、プロフェッショナル	混沌とした
規格への準拠	ANSI/TIA-568、ISO/IEC 11801	なし
MAC (移動、追加、変更)	シンプル — パネルでパッチを再適用する	複雑 — ケーブルを引っ張って再配線する
最適な用途	オフィス、データセンター、キャンパス、企業	小規模な一時的なセットアップ、隔離された機器

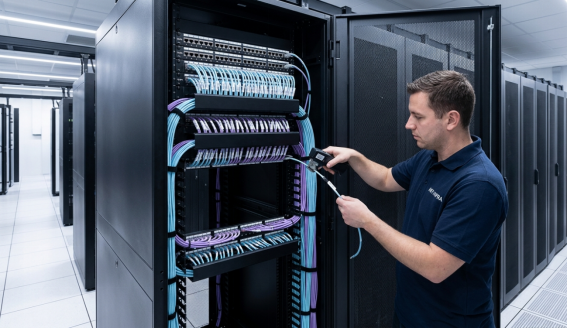

構造化ケーブルの長所と短所

利点

• スケーラブルなアーキテクチャ : パネルでパッチを適用することで新しい接続を簡単に追加できます。
• 標準ベース : TIA、ISO、BICSI ガイドラインに準拠
• 将来も安心 ：高帯域幅アプリケーション（10G、40G、100G、400G）へのアップグレードをサポート
• より迅速なトラブルシューティング : 明確にラベル付けされ、文書化された接続
• より良い空気の流れ : 整理されたバンドルにより、ラックやデータホールの冷却効率が向上します
• TCO の削減 : 長期的な運用コストとメンテナンスコストの削減
• 美的かつプロフェッショナル : 顧客対応施設と監査に重要

短所

• 高額な先行投資 パッチパネル、ケーブル管理、熟練した設置のための
• 計画と設計が必要 導入前
• 初期インストール時間が長くなる

ポイントツーポイントケーブル接続の長所と短所

利点

• 初期費用の削減 — パッチパネルやケーブルマネージャーは必要ありません
• 初期導入の迅速化 小規模でシンプルなセットアップ向け
• 理論上はレイテンシーがわずかに低くなります (中間接続ポイントはありません)、ただし実際には無視できます。
• 一時的または独立した設置に使用可能

短所

• 指数関数的に管理が難しくなる ネットワークが成長するにつれて
• エアフローの問題 密度の高いラックに設置すると、過熱が発生する可能性があります
• 難しいトラブルシューティング — バンドル内の不良ケーブルを 1 つ見つけるのは時間がかかります
• 破壊的な動きと変化 — 1 つのデバイスを交換するには、多くの場合、複数のケーブルを再配線する必要があります
• 規格に準拠していない 、保証、認定、監査に影響を与える可能性があります
• 長期的なコストの増加 メンテナンス、ダウンタイム、ケーブル交換のため

構造化ケーブル配線を選択する必要があるのはどのような場合ですか?

次のいずれかに該当する場合は、構造化ケーブル配線が正しい選択です。

• を建設または改修中です オフィス、データセンター、またはキャンパス
• あなたは期待しています スケール 今後 5 ～ 10 年のネットワーク
• サポートする必要があります 複数のサービス (音声、データ、ビデオ、セキュリティ、IoT)
• ビジネスに必要なのは 高い稼働時間と迅速なトラブルシューティング
• 遵守する必要があります 業界標準 または監査に合格する
• デプロイ中です 高速ネットワーク (10GBASE-T、25/40/100/400Gファイバー)

つまり、ネットワークが実際のビジネスをサポートする必要がある場合、構造化されたケーブル配線が標準となります。

ポイントツーポイント ケーブル接続が許容されるのはどのような場合ですか?

ポイントツーポイントのケーブル配線は、非常に限られた一連のシナリオで意味を成します。

• 小規模なホームラボ デバイスが 10 台未満の場合
• 仮設設備 （イベントネットワーク、ポップアップサイト）
• 高度に分離された点接続 (隣接するラックの 2 つのスイッチ間の単一のアップリンク)
• 超低遅延の取引環境 ナノ秒単位が重要であり、接続が専用に行われる場所

このようなニッチなケース以外の場合、ポイントツーポイントはすぐに不利になります。

コストの比較: 短期と長期

多くの企業は、初期費用が安く見えるため、ポイントツーポイントのケーブル配線を選択します。しかし、それを考慮に入れると、 総所有コスト (TCO) 10 年間の期間では、構造化されたケーブル配線が大差で勝つのが一般的です。

コスト要因	構造化されたケーブル配線	ポイントツーポイント
初期インストール	$$$	$$
追加/移動の手間	$	$$$
変更中のダウンタイム	最小限	高
トラブルシューティング hours	低い	高
機器のリフレッシュ時のケーブルの再接続	珍しい	頻繁に
10 年間の TCO	下位	より高い

初日の節約が、長年の所有による運用上の負担を上回ることはほとんどありません。

ネットワークの将来性を確保

帯域幅の需要は数年ごとに約 2 倍になります。最新の構造化ケーブル システムは、この軌道をサポートするように設計されています。

• Cat6A 銅 10GBASE-T を最大 100 メートルまでサポート
• OM4/OM5 マルチモードファイバー 100G以上をサポート
• OS2シングルモードファイバー 400G をサポートし、データセンターの長期的なバックボーンの選択肢です
• MTP/MPOコネクタ 高密度の40G/100G/400G移行を可能にする

対照的に、ポイントツーポイント ネットワークでは、高速メディアに対応するために完全な再プルが必要になることがよくあります。これは、構造化されたシステムでパッチ コードを交換するよりもはるかに混乱が発生し、コストがかかるプロセスです。

適切なケーブルパートナーを選択する方法

構造化されたケーブル配線プロジェクトを展開する場合でも、従来のポイントツーポイント環境を合理化する場合でも、以下を提供するベンダーと提携してください。

• の遵守 ANSI/TIA-568、ISO/IEC 11801、および BICSI ベストプラクティス
• の完全なポートフォリオ Cat6、Cat6A、Cat7、およびファイバー ソリューション
• 終端処理済みのトランク ケーブルと MTP/MPO アセンブリ 迅速な展開のために
• ケーブル管理 accessories (パッチパネル、マネージャー、ラベル)
• テストと認証 パフォーマンスを保証するために

よくある質問

構造的ケーブル配線は構造的ケーブル配線と同じですか?

はい — 「構造的ケーブル」は、構造的ケーブルの一般的なスペルミスまたは翻訳です。正しい業界用語は「構造化ケーブル配線」で、標準化され、組織化されたネットワーク配線システムを指します。

同じネットワーク内で構造化ネットワークとポイントツーポイントを混在させることはできますか?

技術的にはその通りで、移行期にはよくあることです。ただし、アプローチを混在させると通常は混乱が生じ、文書化が困難になるため、完全に構造化された設計への移行中の一時的な状態にすぎません。

構造化されたケーブルシステムはどのくらいの期間持続しますか?

適切に設計された構造化されたケーブル システムは通常 15 ～ 25 年持続し、多くの場合、ネットワーク エレクトロニクスの 3 ～ 5 世代よりも寿命が長くなります。この寿命の長さが、構造化ケーブルが優れた ROI を実現する主な理由です。

構造化ケーブル配線と LAN の違いは何ですか?

LAN (ローカル エリア ネットワーク) はネットワークそのもの、つまりスイッチ、ルーター、およびそれらが伝送するデータです。構造化されたケーブル配線は、LAN が稼働する物理インフラストラクチャです。ケーブル配線を道路、LAN を交通と考えてください。

ポイントツーポイントのケーブル配線は構造化ケーブルよりも安価ですか?

初日のみ。ネットワークのライフサイクル全体を通じて、ポイントツーポイントでは通常、メンテナンス、トラブルシューティング、ダウンタイム、および再配線の費用によりコストが高くなります。

結論

間の議論 構造化されたケーブル配線 vs point-to-point ほとんどの企業にとって、これは実際には議論の対象ではありません。構造化されたケーブル配線は、スケーラビリティ、信頼性、保守性、総所有コストなど、重要なほぼすべての側面で勝利を収めます。

ポイントツーポイント ケーブル配線は小規模、一時的な環境、または高度に専門化された環境に適していますが、本格的な商用展開では、構造化ケーブル配線が実証済みの標準ベースの基盤となり、ネットワークを何十年もスムーズに実行し続けることができます。

ネットワーク インフラストラクチャをアップグレードする準備はできていますか? お客様のビジネスに合わせた構造化されたケーブル配線システムのサイト評価と見積もりについては、当社のチームにお問い合わせください。
